Светильники DALI: какие купить для проекта автоматизации

Подбираете светильники для умного офиса или дома? Рассказываем, как не ошибиться с выбором DALI, чтобы система работала надёжно. Разбираем DT6, DT8, DALI-2, совместимость с KNX и нюансы монтажа.

Почему DALI выбирают для автоматизации света

Заказчик приходит с запросом: «Хочу, чтобы в переговорной одной кнопкой включался свет для презентации, а другой — для обеда. И чтобы яркость менялась плавно, а в лаунж-зоне можно было менять оттенок белого». Инсталлятор слышит это и понимает: нужны светильники с цифровым управлением. И тут на сцену выходит протокол DALI.

DALI — это цифровой протокол управления светом по международному стандарту IEC 62386. В отличие от простого аналогового диммирования 0–10 В, DALI даёт каждому светильнику собственный адрес и двустороннюю связь. Светильник не просто получает команду «включиться на 70%», но и может сообщить контроллеру о своей неисправности, наработке часов и текущем состоянии.

Если проект автоматизации предполагает сценарии, гибкое зонирование и интеграцию в систему умного дома или BMS, DALI работает как единый язык для всех устройств. Через шлюзы DALI легко стыкуется с KNX, Modbus и BACnet. На практике в одном сегменте шины можно объединить до 64 устройств, разбитых на 16 групп, и запрограммировать 16 сцен. Этого хватает для целого офисного этажа или приличного ресторана.

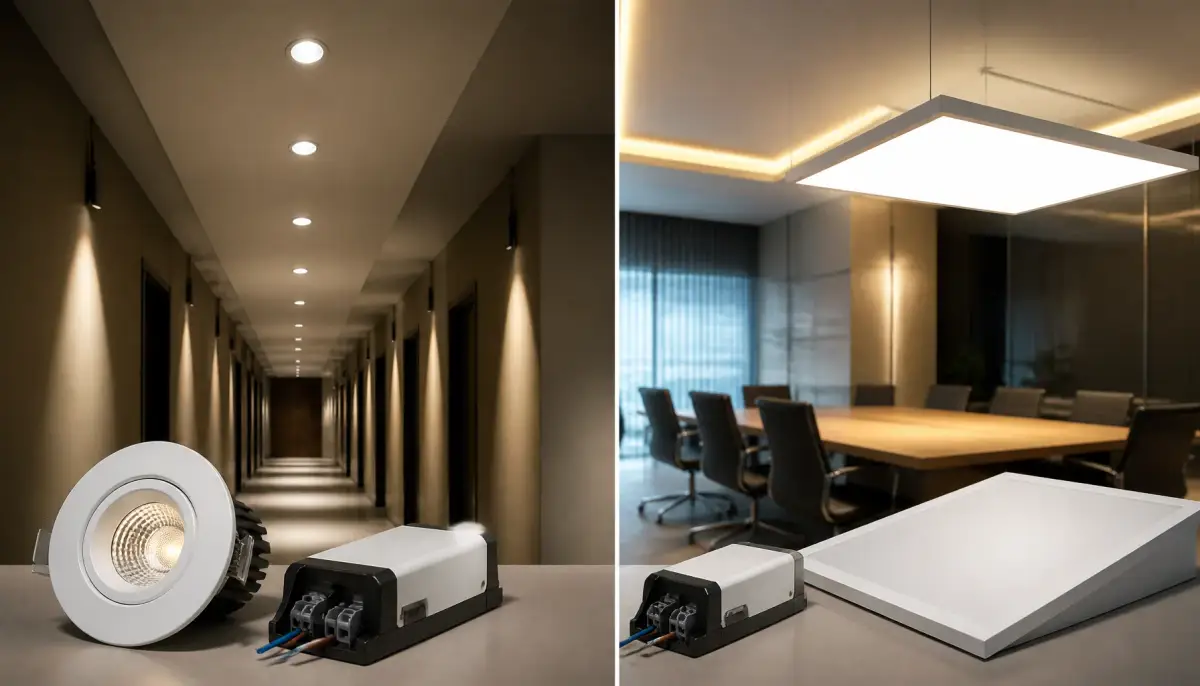

DT6 и DT8: в чем разница и какой тип нужен вам

Когда начинают выбирать конкретные модели, первое разделение происходит по типам управления: DT6 и DT8. Оно заложено в структуре стандарта IEC 62386 и напрямую влияет на функционал светильника.

DT6 — это базовое адресное диммирование яркости. Светильник получает команду на уровень светового потока от 0,1% до 100%. Такие устройства идеально подходят для офисов, коридоров, паркингов и любых зон, где нужна только регулировка яркости без изменения цвета. Большинство встраиваемых downlight-модулей и линейных светильников на рынке — именно DT6.

DT8 — расширенный тип, который передаёт многоканальные команды. Самые востребованные подвиды: DT8 Tc (управление коррелированной цветовой температурой, Tunable White) и DT8 RGBWAF (полноцветное управление с выделенным белым). Один светильник DT8 занимает один физический адрес, но содержит внутри несколько логических каналов, которые контроллер воспринимает как единое целое. Это критично, когда на одной шине висит много устройств: экономится адресное пространство и упрощается программирование сцен.

На объекте часто комбинируют оба типа: рабочие места освещают светильниками DT6, а зоны неформального общения — панелями DT8 с возможностью менять цветовую температуру от 2700 до 6500 К. Такой подход даёт заметную экономию бюджета без потери сценариев.

Как подобрать светильник: ключевые технические параметры

После определения нужного типа управления переходят к проверке паспортных данных. Опыт показывает: упущенная мелочь на этом этапе превращается в выезд инженера и замену партии приборов.

1. Сертификация DALI-2. Откройте сайт DALI Alliance и проверьте, числится ли конкретная модель в каталоге сертифицированных продуктов. Если бренд утверждает, что его устройство «совместимо с DALI», но логотипа DALI-2 нет — вероятность нестыковок с контроллерами других производителей очень высока.
2. Ток потребления шины. Каждое устройство на шине DALI по стандарту потребляет не более 2 мА. При 64 приборах суммарный ток не превысит 128 мА, что с запасом укладывается в типовой блок питания шины на 250 мА. Если производитель заявляет большее потребление — проверяйте документацию и закладывайте дополнительный источник питания.
3. Диапазон диммирования. Хороший драйвер DT6 обеспечивает плавное изменение яркости от 0,1% до 100% без мерцания. В спецификации должно быть указано минимальное значение, иначе есть риск получить заметный провал в нижнем диапазоне. Для DT8 дополнительно смотрят плавность перехода между цветовыми температурами.
4. Индекс цветопередачи CRI. Для офисов по нормам EN 12464-1 требуется CRI ≥ 80, а для зон с повышенными требованиями к цветоразличению — ≥ 90. Светильники DALI выпускаются с разными CRI, поэтому при заказе сразу уточняйте этот параметр.
5. Совместимость с контроллером и шлюзом. Даже среди DALI-2-устройств могут быть нюансы при интеграции с KNX или системами умного дома. Рекомендую собрать тестовый стенд: один контроллер, один шлюз и по одному светильнику каждой модели. Так вы проверите все сценарии ещё до закупки на объект.

Главные ошибки при выборе и монтаже

За десять с лишним лет пуско-наладки десятков проектов я вывел несколько повторяющихся граблей, на которые наступают даже опытные инсталляторы.

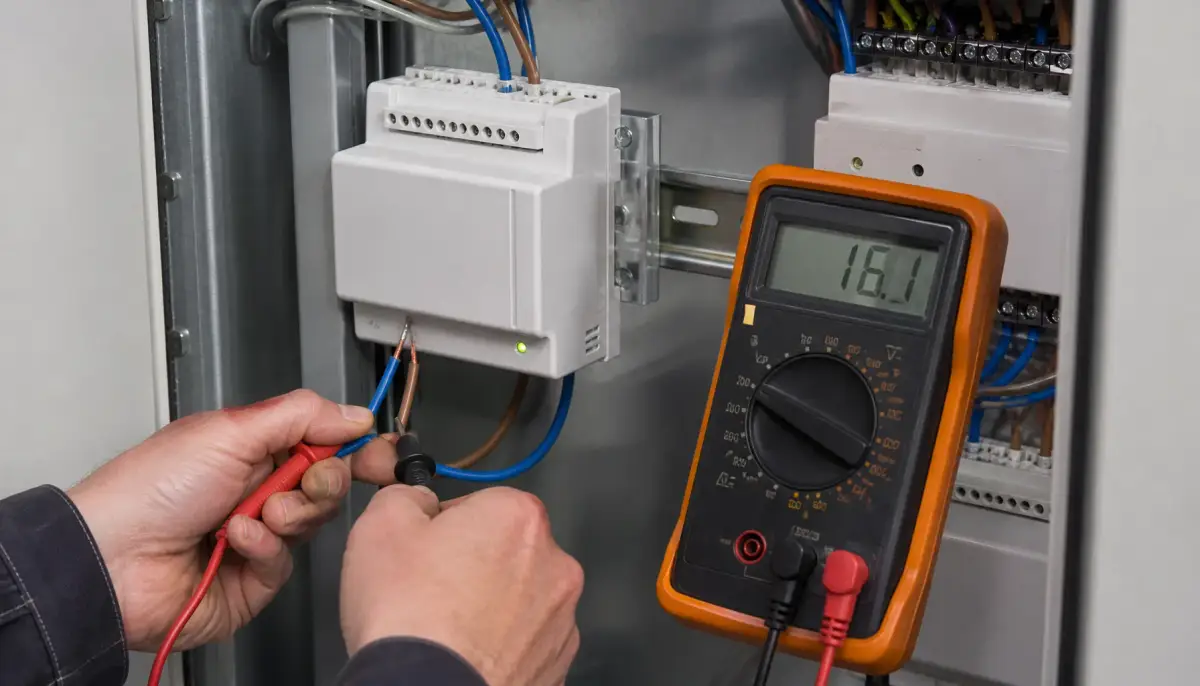

Ошибка 1: питание шины «потом доделаем». На шине DALI должно быть стабильное 16 В от отдельного источника. Некоторые проектировщики ошибочно считают, что питание подают сами драйверы светильников. Нет, драйвер питается от сети 230 В, а линия управления DALI требует внешнего блока питания шины. Без него система не будет работать.

Ошибка 2: превышение длины и неправильный кабель. Максимальная длина шины при сечении 1,5 мм² — 300 м. На большой объект прокладывают несколько сегментов через DALI-роутеры. Экономия на сечении или использование тонкого телефонного кабеля приводит к падению напряжения и сбоям связи. Всегда используйте неэкранированный двухжильный кабель сечением не менее 0,75 мм², а лучше 1,5 мм².

Ошибка 3: смешивание «просто DALI» и DALI-2. Если на одну шину посадить сертифицированный DALI-2 контроллер и несколько дешёвых DALI-светильников без сертификации, система может потерять обратную связь и отработку сцен. Иногда такие приборы не запоминают группу или криво обрабатывают команду выключения. Итог — хаотичное поведение при вызове сцены.

«Один из самых болезненных кейсов: смонтировали 45 светильников в коворкинге, все с маркировкой DALI, но после подключения к KNX-шлюзу треть приборов не запоминала сцены. Оказалось, драйверы были старой версии без поддержки DALI-2. Пришлось менять 15 модулей прямо на объекте, бюджет ушёл в минус на 120 тысяч рублей. С тех пор только сертифицированные позиции и предварительное тестирование каждой партии».

— Алексей К., инженер-наладчик

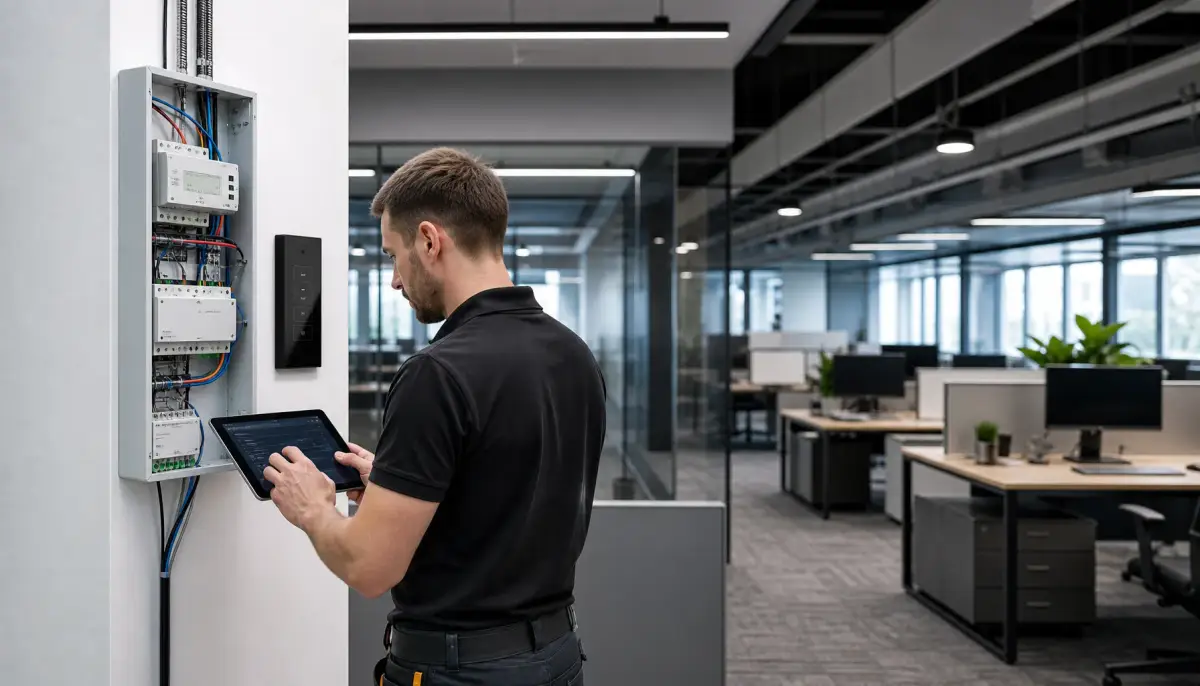

Ошибка 4: неверная адресация. DALI-устройства поставляются с завода без коротких адресов. Системный интегратор должен назначить адреса через программное обеспечение контроллера. Если этого не сделать или провести адресацию хаотично, сцены перестанут работать логично. Всегда ведите карту адресов: какой адрес у какого светильника в какой группе.

Ориентиры по бюджету и проверенные производители

Цена светильника DALI складывается из стоимости корпуса, светодиодного модуля, драйвера с цифровым интерфейсом и оптики. По сравнению с обычными недиммируемыми аналогами разница составляет от 30 до 100% в зависимости от функционала. Ориентировочная картина на российском рынке (цены за единицу, розница, 2025 год):

Среди брендов с подтверждённой сертификацией DALI-2 выделю OSRAM, Signify (Philips), Tridonic, Helvar — их продукция стабильно проходит тесты совместимости. В среднеценовом сегменте активно работают Ledvance, Arlight, VARTON. Почти у всех крупных производителей есть фирменный интерактивный каталог, где можно отфильтровать модели по протоколу DALI и типу DT8. Обязательно запрашивайте у поставщика сертификат или ссылку на запись в базе альянса DALI, прежде чем утверждать спецификацию.

Чек-лист перед заказом светильников DALI

Перед тем как отправить заказ поставщику, пройдитесь по этим пунктам. Они сэкономят часы пуско-наладки и уберегут от возврата брака.

1. Определите тип управления для каждой зоны: где нужен только димминг (DT6), а где — настройка цветовой температуры или цвета (DT8).
2. Проверьте сертификат DALI-2 на каждую модель через официальный каталог DALI Alliance.
3. Просуммируйте ток потребления шины всех устройств (каждое ≤2 мА) и убедитесь, что блок питания шины вытягивает нагрузку с запасом 20%.
4. Проверьте совместимость драйвера с выбранным контроллером / KNX-шлюзом — лучше всего на тестовом стенде.
5. Запросите у поставщика актуальную декларацию о соответствии и зафиксируйте в договоре, что поставляемые устройства имеют логотип DALI-2.
6. Подготовьте кабельную инфраструктуру: неэкранированный кабель 2×1,5 мм² для шины, длина сегмента не более 300 м.
7. Составьте карту адресов и групп заранее, чтобы на объекте сразу выполнить адресацию и запрограммировать сцены.

Частые вопросы

Можно ли подключить обычный недиммируемый светильник к системе DALI?
Напрямую — нет. Нужен внешний DALI-диммер или замена драйвера на модель с DALI-интерфейсом. Просто подать 230 В через реле DALI-командами можно, но тогда вы теряете диммирование и обратную связь от светильника. Если задача стоит в базовом включении/выключении, такой вариант допустим, но это уже не полноценный DALI-светильник.

Как подружить DALI-светильники с умным домом на KNX?
Потребуется шлюз KNX-DALI. Он стыкует две шины: со стороны KNX передаёт телеграммы, со стороны DALI — команды шины управления освещением. На рынке десятки моделей шлюзов, и тут важно выбрать устройство, поддерживающее DT8, если у вас есть такие светильники. После настройки шлюза в ETS вы сможете управлять группами и сценами DALI с KNX-панелей и мобильного приложения.

Обязателен ли отдельный источник питания для шины DALI?
Да. Шина DALI требует напряжение 16 В постоянного тока. Некоторые производители встраивают блок питания шины в контроллер, но самостоятельно светильники шину не питают. Без внешнего блока питания система не работает. При выборе блока ориентируйтесь на сумму токов потребления всех устройств (обычно 200–250 мА). Для больших проектов ставят несколько блоков на разные сегменты.

DALI-системы работают годами без сбоев, если на этапе подбора не экономить на сертификации и тестировании. Проверенные компоненты, грамотная адресация и запас по питанию шины — три кита, на которых держится стабильная работа. Если остались вопросы или нужна помощь с подбором под конкретный проект — пишите в комментариях, разберёмся.
