Как подобрать оборудование DALI для офиса или коммерческого объекта

Выбор оборудования DALI превращается в хаос без четкого алгоритма. Разбираем реальные кейсы: как не сжечь бюджет на несовместимых драйверах, зачем нужен DT8, если есть DT6, и как заставить офисный свет экономить до 60% электроэнергии без потери комфорта.

Зачем проекту DALI: цифры и окупаемость

Заказчик часто смотрит на смету и спрашивает: «Зачем мне этот DALI, если можно поставить обычные диммеры или радиоуправляемые лампочки?». Вопрос резонный только до первого переезда отдела или смены назначения помещения. В коммерческом объекте планировка меняется в среднем раз в 2–3 года. Обычная проводка с жесткими группами требует штробления стен и прокладки новых кабелей. DALI решает эту проблему перепрограммированием сцен и групп с ноутбука.

Практика показывает: правильно спроектированная система на протоколе DALI окупается за 2–4 года за счет снижения эксплуатационных расходов. Светильники не работают на 100% мощности с утра до вечера. Датчики присутствия и освещенности плавно снижают яркость у окон и выключают свет в пустых переговорных. По данным мониторинга объектов, где мы внедряли автоматику, экономия электроэнергии достигает 40–60% по сравнению с классической схемой «вкл/выкл».

DALI и DALI-2: сертификация имеет значение

Первое, с чем сталкивается инженер при подборе — путаница между DALI версии 1 и DALI-2. Формально оба стандарта базируются на IEC 62386, но разница в совместимости колоссальная. DALI первого поколения — это зоопарк проприетарных решений, где контроллер одного бренда мог не видеть драйвер другого.

DALI-2 — это, в первую очередь, обязательная сертификация и строгие процедуры тестирования. Логотип DALI-2 на корпусе означает, что устройство прошло проверку в независимой лаборатории и будет корректно работать в единой экосистеме. Если вы собираете объект из продуктов разных вендоров, выбирайте только DALI-2. Это снимает 90% проблем на этапе пусконаладки.

DT6 и DT8: какой драйвер нужен вашим светильникам

Цветовая температура и управление цветом напрямую зависят от типа устройства в спецификации. DT6 (Device Type 6) — это одноканальное управление, то есть просто диммирование яркости. Если в проекте используются светильники с фиксированной температурой 4000K, вам достаточно DT6.

DT8 (Device Type 8) — многоканальный режим, который позволяет управлять двумя и более каналами по одной адресной линии. Именно DT8 нужен для светильников с изменяемой цветовой температурой (Tunable White) или RGBW-лент. Без DT8 вы не сможете плавно менять оттенок белого от теплого (2700K) до холодного (6500K) в течение дня, реализуя концепцию Human Centric Lighting.

Частая ошибка новичков: закладывают светильник с функцией Tunable White, а драйвер указывают DT6. Результат — светильник либо вообще не запускается, либо работает как простой диммер, теряя весь функционал изменения температуры.

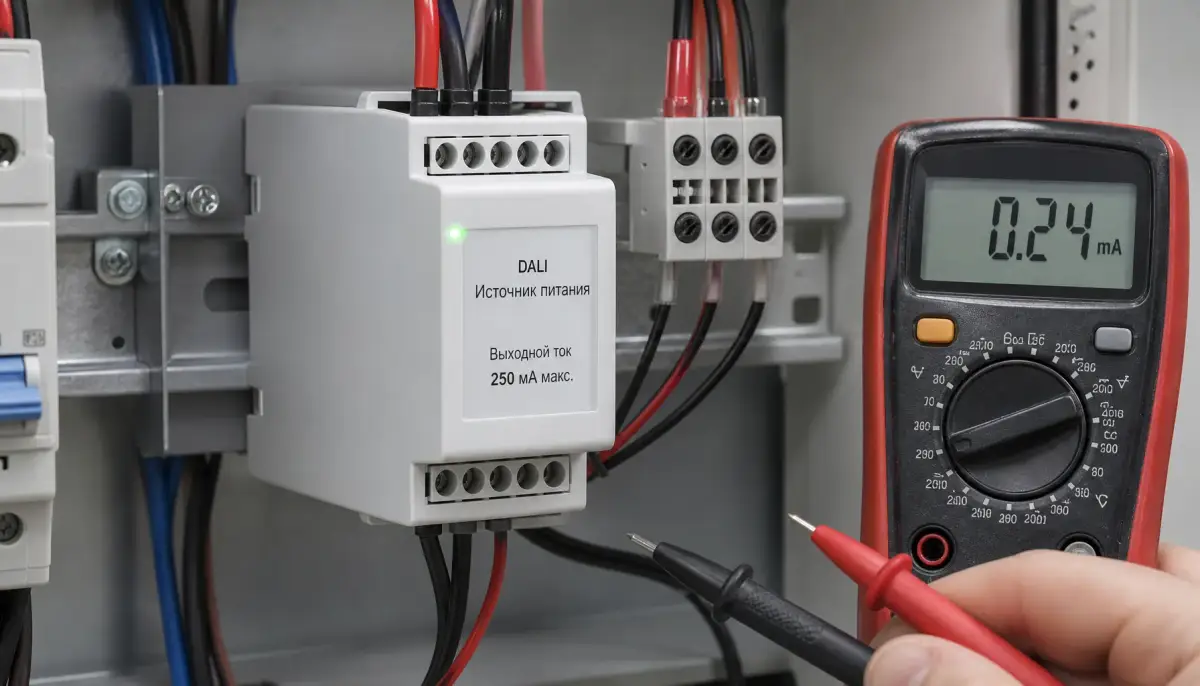

Как рассчитать шину и не превысить лимит по току

Шина DALI передает цифровой сигнал и одновременно питает интерфейсную часть драйверов и датчиков. Стандарт ограничивает максимальный ток шины значением 250 мА. Каждое устройство потребляет в среднем 2 мА, хотя некоторые датчики могут забирать до 6–10 мА. Формула проста: суммируйте потребление всех устройств и убедитесь, что вы не превысили 250 мА.

На практике это означает, что на один блок питания шины нельзя вешать 150 устройств, даже если адресное пространство позволяет 64 адреса. Если суммарный ток превышен, напряжение проседает, и часть драйверов перестает отвечать на команды. Решение — установка дополнительных блоков питания шины или использование контроллеров с несколькими независимыми выходами DALI.

• Проверьте потребление каждого датчика (обычно 4–6 мА).
• Суммируйте потребление драйверов (стандартно 2 мА).
• Оставьте запас 10–15% от лимита 250 мА.
• При превышении лимита делите сеть на сегменты с отдельными источниками питания.

Связка с KNX и "умным домом": выбор шлюза

Освещение редко живет в вакууме. В коммерческом здании оно должно взаимодействовать с жалюзи, климатом и системами безопасности. Здесь появляются шлюзы (gateways). Они транслируют команды из высокоуровневой сети, например KNX, в низкоуровневые команды DALI и обратно.

При выборе шлюза обращайте внимание на количество поддерживаемых групп и сцен. Дешевый шлюз может резать функционал: вы запрограммируете 16 сцен в DALI, а через приложение «умного дома» увидите только 8. Для офиса с открытой планировкой это критично, потому что переключение сцены «Презентация» должно одним кликом гасить свет у экрана, приглушать его в зоне столов и оставлять дежурное освещение в проходах.

«На объектах мы часто сталкиваемся с тем, что интегратор закладывает шлюз с ограниченным буфером телеграмм. В пиковые моменты, например, утром при массовом включении, команды теряются, и часть светильников остается в выключенном состоянии. Всегда проверяйте спецификацию шлюза на пиковую нагрузку», — Алексей Р., ведущий инженер-проектировщик.

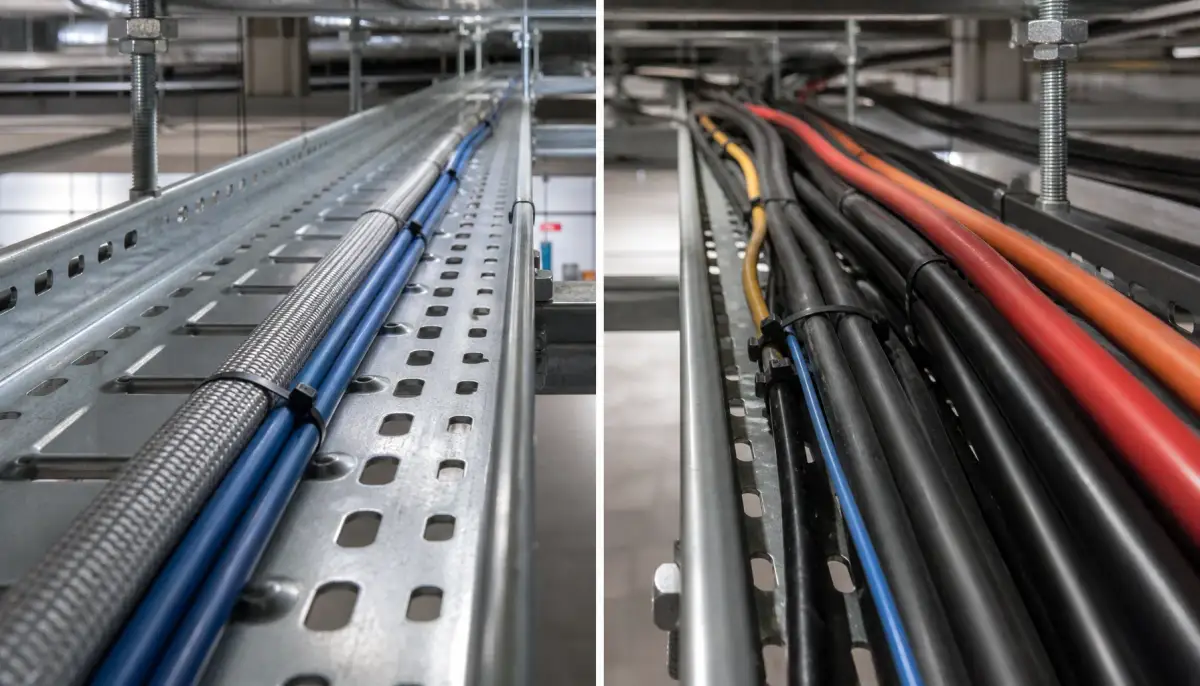

Топология и кабель: ошибки, которые вылезут боком

Протокол DALI лоялен к топологии: допускается звезда, дерево или смешанная схема. Однако электрические параметры диктуют жесткие ограничения. Максимальная длина линии при стандартном сечении 1,5 мм² не должна превышать 300 метров. Падение напряжения на тонком кабеле приводит к тому, что дальние устройства не опрашиваются.

Самая дорогая ошибка — прокладка кабеля DALI в одном жгуте с силовыми линиями без экранирования. Наводки от 220В создают помехи, которые контроллер интерпретирует как ложные команды. Светильники начинают жить своей жизнью: самопроизвольно включаются среди ночи или меняют яркость. Используйте кабель с заявленным сопротивлением изоляции и, при параллельной прокладке, выдерживайте расстояние не менее 20 см от силовых трасс.

1. Используйте кабель сечением 1,5 мм² (пятижильный: фаза, ноль, земля, DALI+, DALI-).
2. Не превышайте длину шины в 300 м.
3. Избегайте прокладки вплотную к частотным преобразователям вентиляции.
4. Не закольцовывайте шину — это создает петли, которые работают как антенны для помех.

Пошаговый алгоритм подбора оборудования

Чтобы не запутаться в спецификациях, мы используем чек-лист, который отсекает несовместимые позиции еще на стадии проектирования. Двигайтесь от глобального к частному.

1. Определите функциональные зоны. Где нужно только вкл/выкл, где диммирование, а где Human Centric Lighting с изменением температуры.
2. Назначьте тип устройства. Для простого диммирования — DT6. Для управления температурой или цветом — только DT8.
3. Посчитайте адреса и ток. Убедитесь, что на одной шине не более 64 адресов, а суммарный ток не превышает 220 мА (с запасом).
4. Выберите топологию питания. Решите, будет ли это один мощный блок питания шины или несколько распределенных.
5. Подберите контроллер и шлюз. Проверьте совместимость с верхним уровнем (KNX, Modbus или облачный сервис).
6. Проверьте кабельную инфраструктуру. Соответствие сечения длине трасс и отсутствие параллельной прокладки с помехообразующим оборудованием.

FAQ: коротко о наболевшем

Можно ли смешивать оборудование DALI и DALI-2 в одной сети?

Технически да, но это снижает стабильность. Старые устройства могут не поддерживать расширенные команды и вызывать коллизии. Для коммерческого объекта, где важна надежность, лучше полностью переходить на DALI-2.

Что делать, если нужен свет с RGBW-лентой, но бюджет ограничен?

Используйте DT8-драйверы с поддержкой четырех каналов. Не пытайтесь сэкономить, ставя четыре отдельных DT6-драйвера на одну ленту — вы потеряете синхронность управления и потратите четыре адреса вместо одного.

Как проверить сеть перед запуском без контроллера?

Используйте автономный тестер шины DALI. Он показывает текущий уровень сигнала, наличие короткого замыкания и количество обнаруженных балластов. Это дешевле, чем жечь порты контроллера при ошибках монтажа.
