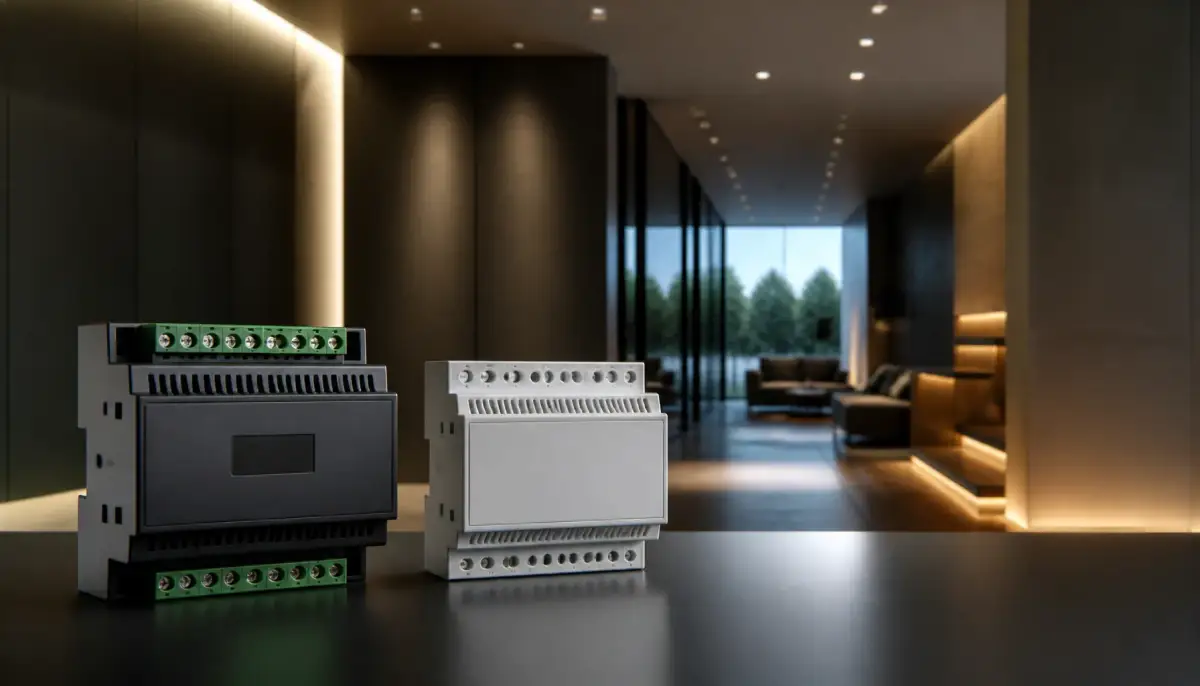

Проектировщик ставит задачу: объединить офисное освещение, аварийные светильники и диммируемые ленты в единую экосистему KNX. На столе два устройства — DALI-контроллер и DALI-шлюз. Внешне похожи, функционально — пропасть. Разбираем архитектуру, нагрузку шины и подводные камни, чтобы вы не потеряли бюджет и нервы при пусконаладке.

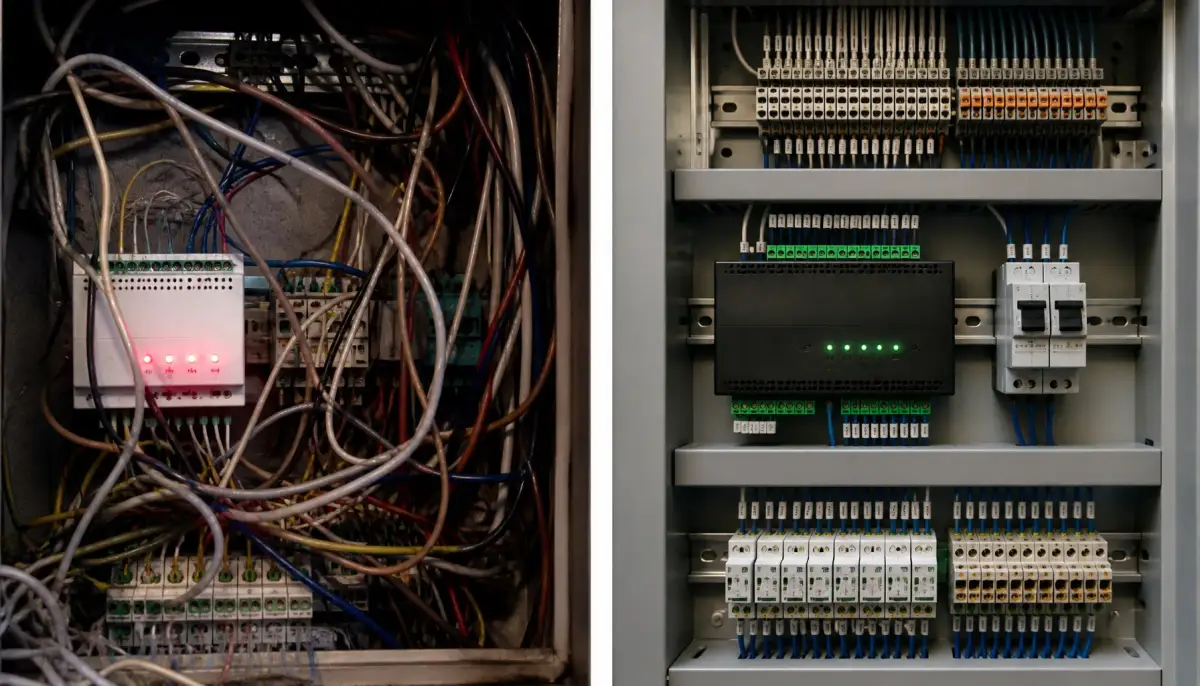

Почему часто путают DALI-контроллер и шлюз
За 12 лет практики я видел десятки объектов, где инсталляторы закладывали шлюз там, где жизненно необходим был контроллер, и наоборот. Визуально оба устройства подключаются к шине DALI и имеют интерфейс для связи с верхним уровнем — Ethernet, RS-485 или тот же KNX. Но логика их работы отличается так же, как роутер отличается от сервера.
Шлюз транслирует команды из внешней системы в DALI-команды и обратно. Он не принимает самостоятельных решений. Контроллер же содержит на борту процессор, память и часы реального времени, способен автономно отрабатывать сценарии, вести календарь и опрашивать аварийные блоки даже при отключенном сервере автоматизации.
Практический совет: Если вы выдернете сетевой патч-корд из шлюза, освещение замрет в последнем состоянии или погаснет. Если выдернете патч-корд из контроллера — система продолжит жить по расписанию. Это главный тест на профпригодность оборудования.
Архитектура DALI-контроллера и шлюза: в чем разница
Чтобы понять разницу, посмотрим на типовую топологию. В случае со шлюзом интеллект всегда находится на стороне системы верхнего уровня — например, сервера умного дома или панели KNX. Шлюз выступает простым конвертером протоколов: получил телеграмму "установить яркость 70% для группы 3" — передал на шину DALI. Получил ответ "светильник 12 неисправен" — ретранслировал наверх.
Контроллер работает иначе. Он хранит в энергонезависимой памяти конфигурацию всех светильников, групп и сцен. Встроенный астрономический таймер позволяет включать освещение по закату без внешних команд. Многие модели поддерживают DT8 (цветовой протокол Tunable White и RGBWAF), что критично для Human Centric Lighting в офисах.
На практике специалисты часто сталкиваются с ситуацией: заказчик просит интегрировать DALI в уже существующую KNX-систему. Первое желание — поставить шлюз. Но если в проекте есть аварийные светильники с DALI, требующие автоматического тестирования по расписанию, шлюз станет узким горлышком. KNX-сервер должен будет циклично опрашивать каждый светильник, забивая групповые адреса. Контроллер сделает это сам, отправив наверх лишь итоговый отчет.
Требования стандарта IEC 62386 (DALI-2) к контроллерам и шлюзам
С выходом DALI-2 и сертификацией по IEC 62386 путаница между контроллерами и шлюзами должна была исчезнуть. Стандарт четко разделил устройства на два типа: Application Controllers (контроллеры приложений) и Bus Power Supplies (источники питания шины). Шлюзы в чистом виде в стандарте DALI-2 не описаны как отдельная сущность — это всегда комбинация контроллера приложений и интерфейса к сторонней шине.
"Стандарт IEC 62386 ввел обязательную процедуру сертификации для контроллеров. Устройство, маркированное логотипом DALI-2, гарантирует совместимость с драйверами любого производителя. Со шлюзами сложнее: их поведение на стыке протоколов стандартом не регламентируется, и каждый вендор реализует трансляцию по-своему."
Контроллеры DALI-2 обязаны поддерживать минимум один инстанс (экземпляр логического устройства) для управления одиночными светильниками, группами и сценами. Шлюзы же, особенно бюджетные, часто ограничены трансляцией базовых команд DT6 (диммирование яркости) и не умеют работать с DT8 (цветовая температура и RGB). Если в проекте заложены светильники с изменяемой цветовой температурой, несертифицированный шлюз превратит их в обычные диммируемые.
Расчет нагрузки шины DALI: почему 64 адреса не означают 64 устройства
Теория гласит: одна линия DALI тянет до 64 балластов. На деле максимальное количество устройств упирается в три параметра: ток потребления балласта (обычно 2 мА), максимальный ток источника питания шины (стандартно 250 мА) и падение напряжения на кабеле. Формула простая: 250 мА / 2 мА = 125 устройств теоретически, но стандарт ограничивает адресное пространство 64 короткими адресами.

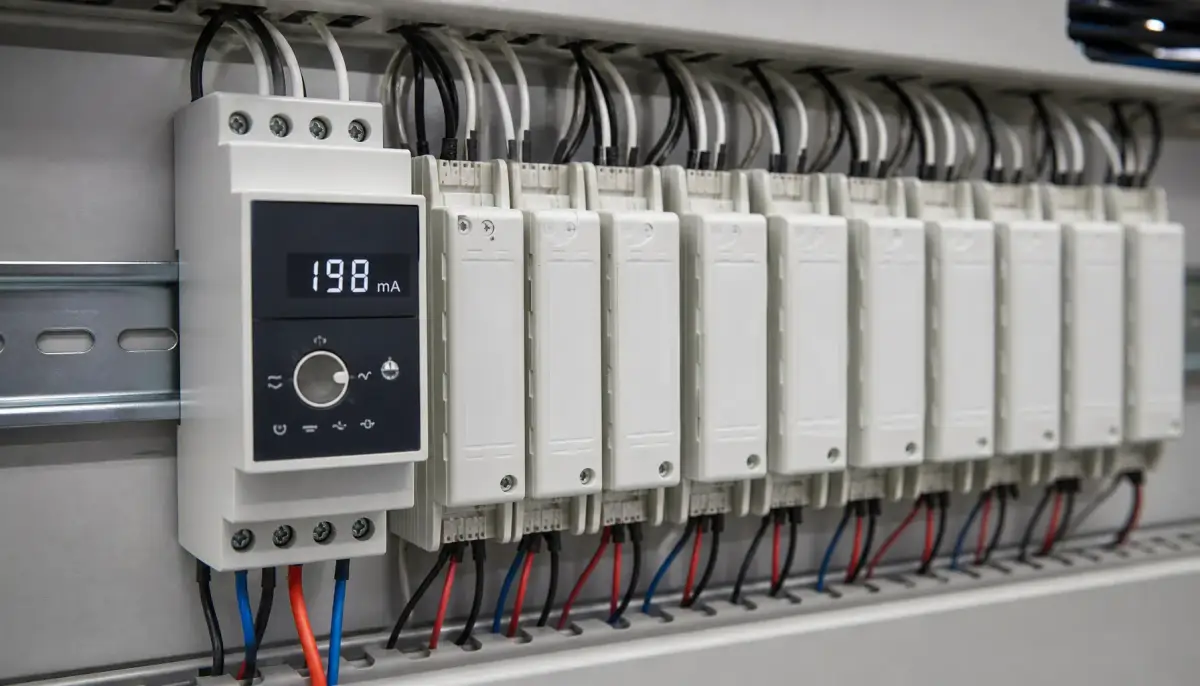

Основная проблема кроется в бюджетных шлюзах со встроенным источником питания шины. Производитель обещает 64 устройства, но ток блока питания ограничен 128 мА. Подключаем 50 драйверов с током потребления 2.5 мА — получаем 125 мА, запас всего 3 мА. Любой скачок при адресации или одновременном диммировании вызывает просадку напряжения и потерю связи. Контроллеры среднего и верхнего ценового сегмента оснащаются внешними мощными блоками питания на 250 мА с запасом по пусковым токам.
Правило из практики: Всегда оставляйте 15-20% запас по току шины. Если суммарное потребление драйверов 200 мА, блок питания должен выдавать минимум 240 мА. Игнорирование этого правила приводит к хаотичным отключениям светильников через 3-6 месяцев эксплуатации.
Сравнение DALI-контроллера и шлюза: таблица ключевых параметров
Чтобы быстро принять решение на этапе эскизного проекта, свел ключевые параметры в таблицу. Обратите внимание на строку "Автономная работа" — именно она определяет, останется ли объект без света при зависании сервера автоматизации.
| Критерий | DALI-контроллер | DALI-шлюз |
|---|---|---|
| Автономная работа | Да, полная. Сцены, таймеры, аварийные тесты | Нет, зависит от ведущей системы |
| Поддержка DT8 (Tunable White) | Да, у DALI-2 моделей | Редко, обычно только DT6 |
| Ведение журнала аварий | Встроенная память, отчет по запросу | Транслирует события наверх, история теряется |
| Сложность пусконаладки | Высокая, требуется ПК и софт вендора | Средняя, часто настраивается через ETS (для KNX) |
| Цена за канал управления | Выше, зато включает логику | Ниже, но требует мощного сервера автоматизации |
| Типичное применение | Офисы, склады, больницы с жесткими требованиями к отказоустойчивости | Коттеджи, небольшие коммерческие помещения с центральным сервером |
Три типичные ошибки при выборе DALI-устройства
Разберем три реальных кейса, которые приводили к замене оборудования и перерасходу бюджета.
- Покупка шлюза для аварийного освещения. Заказчик хотел интегрировать аварийные светильники DALI в SCADA-систему. Поставили шлюз Modbus-DALI. При обрыве связи с сервером автоматические тесты аварийных блоков не проводились два месяца. Инспекция пожарного надзора выписала предписание. Решение: замена на контроллер с функцией автономного логирования тестов.
- Использование контроллера как простого конвертера. В небольшом коттедже на 20 светильников поставили дорогой контроллер с сенсорной панелью, хотя уже был мощный сервер KNX. Деньги потрачены зря: весь функционал сцен и таймеров дублируется, а пусконаладка заняла втрое больше времени из-за необходимости программировать два устройства.
- Игнорирование DT8 при заказе. Дизайнер заложил светильники с регулировкой цветовой температуры (Tunable White). Снабженец закупил бюджетный шлюз с поддержкой только DT6. Итог: светильники управляются как обычные диммируемые, цветовая температура не меняется. Пришлось менять шлюз на модель с поддержкой DT8.
Пошаговый алгоритм выбора: чек-лист для проекта
Перед заказом оборудования пройдите по этому чек-листу. Он сэкономит вам минимум один цикл перепроектирования.
- Определите критичность автономной работы. Должен ли свет работать при отказе сервера автоматизации? Если да — только контроллер.
- Проверьте типы драйверов. Есть ли в проекте DT8 (Tunable White, RGBWAF)? Поддерживает ли их выбранное устройство?
- Посчитайте ток шины. Сложите токи потребления всех драйверов и датчиков, умножьте на 1.2. Сравните с выходным током блока питания шлюза или контроллера.
- Оцените количество групповых адресов. Для KNX-шлюза критично: хватит ли телеграмм на все группы и сцены? Не упретесь ли в лимит групповых объектов?
- Спланируйте аварийное тестирование. Если есть аварийные светильники DALI, убедитесь, что устройство умеет проводить тесты по расписанию и хранить журнал.
- Уточните требования к диспетчеризации. Нужна ли интеграция в BMS по BACnet или Modbus? Контроллеры чаще имеют эти интерфейсы на борту.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать шлюз KNX-DALI для управления аварийными светильниками?
Ответ: Технически да, но только если KNX-сервер постоянно онлайн и способен циклически опрашивать светильники. Для объектов, сдающихся надзорным органам, такой подход рискован. Контроллер с автономным тестированием надежнее.
Вопрос: Чем отличается DT6 от DT8 и почему это важно при выборе?
Ответ: DT6 — это базовый протокол диммирования одной яркости. DT8 позволяет управлять двумя и более каналами внутри одного драйвера — например, яркостью и цветовой температурой (Tc) или RGB-цветом. Если в проекте есть светильники с меняющейся температурой, шлюз или контроллер обязаны поддерживать DT8, иначе вы теряете эту функцию.
Вопрос: Что выгоднее: один мощный контроллер на 4 линии DALI или четыре отдельных шлюза?
Ответ: По стоимости оборудования четыре шлюза часто дешевле. Но нужно учесть стоимость лицензий на сервер автоматизации, сложность синхронизации сцен между линиями и отказоустойчивость. Многоканальный контроллер управляет сценами кросс-линейно без задержек. Для больших опенспейсов это критично.
Выбор между DALI-контроллером и шлюзом сводится к одному вопросу: готовы ли вы доверить управление светом внешней системе или вам нужен автономный "мозг" на шине? Шлюз хорош там, где уже есть мощный центральный контроллер умного дома и бюджет ограничен. Контроллер незаменим на объектах с жесткими требованиями к надежности, аварийным освещением и сложными сценариями Human Centric Lighting. Проверьте токи, посчитайте драйверы, загляните в спецификацию на предмет DT8 — и ваш проект будет работать без сбоев годами. Если остались вопросы по конкретной модели или топологии — задавайте в комментариях, разберем ваш случай детально.
