DALI DT8: какие светильники выбрать для управления цветовой температурой

Управление цветовой температурой света стало доступным. Как выбрать светильники для DALI DT8 и не ошибиться с драйверами? Разбираем критерии, частые ошибки и даём алгоритм подбора.

Что такое DT8 и зачем он нужен при выборе светильника

Заказчик просит «тёплый свет утром и холодный днём». Проектировщик закладывает шину DALI. А на этапе пусконаладки выясняется, что половина светильников меняет только яркость, а цветовая температура застыла на одном значении. Знакомая картина? Корень проблемы почти всегда один — путаница между DT6 и DT8.

DALI — это открытый протокол управления освещением. Он описывает не только физическую шину, но и логику поведения устройств. Тип устройства (Device Type) определяет, чем именно можно управлять. DT6 (Device Type 6) — это одноканальное диммирование, только яркость. DT8 (Device Type 8) по стандарту IEC 62386-209 — управление цветностью. Внутри DT8 есть несколько подтипов: управление цветовой температурой (Tc, tunable white), координатами xy, RGBWAF и другими. В большинстве жилых и офисных проектов используют именно подтип Tc — плавное изменение температуры белого света, например, от 2700K до 6500K.

Почему это важно при выборе «железа»? Обычный светильник с одним каналом управления физически не способен менять цветовую температуру, даже если контроллер умеет отправлять DT8-команды. Ему нужен драйвер с двумя независимыми выходами и светодиодный модуль с двумя группами светодиодов: тёплой (WW) и холодной (CW). Только тогда смешиванием двух каналов можно получить промежуточные оттенки.

Виды светильников и их реальные возможности

Форм-фактор светильника напрямую влияет на качество смешивания цветов и удобство монтажа. Разберем основные варианты, с которыми работают интеграторы.

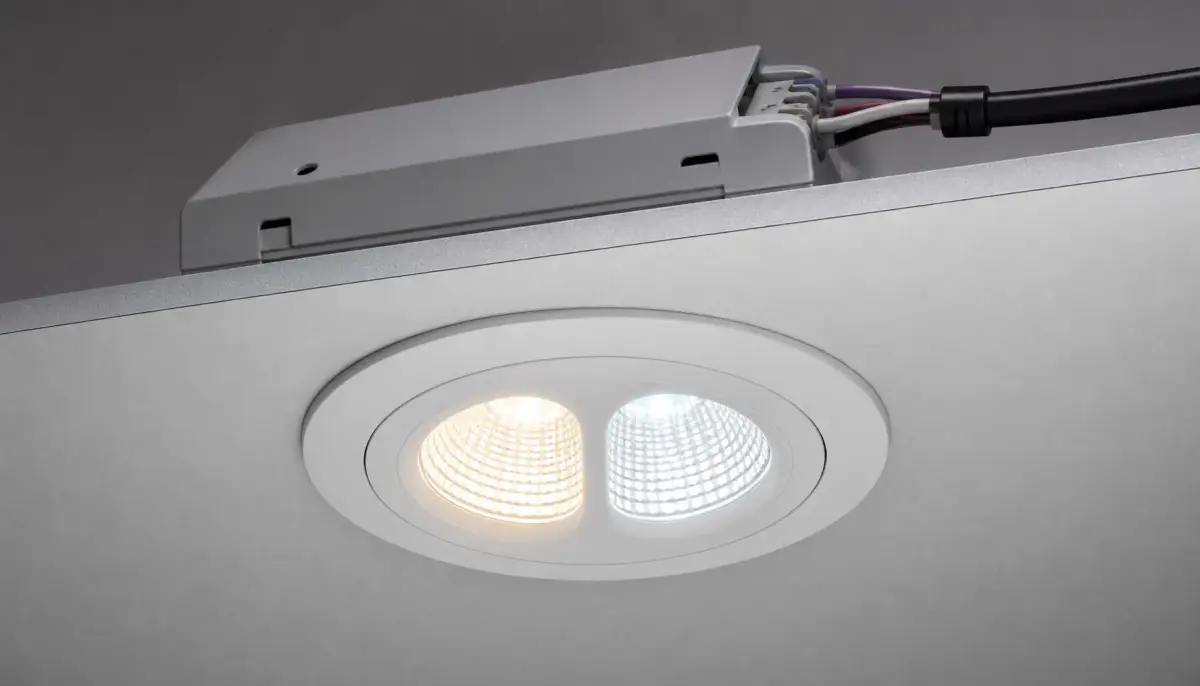

• Встраиваемые downlight-светильники. Самый массовый сегмент. Глубина корпуса должна вмещать двухканальный драйвер и массивную плату с двумя типами диодов. Дешёвые тонкие модели часто грешат неравномерным смешиванием — на стене видна жёлто-синяя кайма. Ищите светильники с матовым рассеивателем глубокой выштамповки и заявленным индексом цветопередачи CRI>90 на всём диапазоне температур.
• Трековые и шинопроводные системы. Удобны для шоурумов и офисов открытой планировки. Здесь критично наличие качественной оптики, которая сводит лучи от двух каналов в однородное пятно. Проверяйте, чтобы адаптер трека поддерживал передачу двух адресов DALI по одной физической линии.
• Линейные подвесные и накладные светильники. Идеальны для рабочих мест и переговорных. Длинный корпус позволяет разнести тёплые и холодные диоды физически, а затем перекрыть поток общим опаловым рассеивателем. Получается идеально ровный градиент без цветных теней.
• Гибкая LED-лента в профиле. Требует внешнего двухканального DT8-дешифратора или драйвера. Ленты с чередующимися WW/CW-диодами через шаг 5–10 мм дают отличное смешение, но только при установке в алюминиевый профиль с заглублённым экраном. Открытая лента — гарантированный брак по свету.

Чтобы систематизировать выбор, собрал ключевые параметры в таблицу.

Совместимость драйверов и LED-модулей: ключевые параметры

Самый частый запрос от монтажников: «Почему светильник DT8 не работает как DT8?». Ответ кроется в цепочке совместимости. Даже если драйвер заявлен как DT8, а светодиодный модуль — как tunable white, они могут не понимать друг друга на уровне настройки тока.

Драйвер должен поддерживать Device Type 8 и иметь два независимых выходных канала. Они управляются одним логическим адресом через команды цветовой температуры, но физически это два канала тока для раздельного питания тёплых и холодных диодов. Важно, чтобы драйвер умел принимать команды SET COLOR TEMPERATURE (Tc) и корректно пересчитывать их в соотношение токов WW и CW. Дешёвые драйверы иногда просто микшируют сигнал диммирования на оба канала, не меняя цветовую температуру.

«За 12 лет работы с DALI я усвоил одно правило: никогда не верьте маркировке на корпусе драйвера. Всегда заливайте в него тестовую прошивку и проверяйте реакцию на DT8-команды с помощью конфигуратора. Только после этого закупайте партию». — Алексей Р., технический директор интегратора систем освещения.

Светодиодный модуль обязан иметь два раздельных контура с маркировкой WW и CW. Критичны три параметра: номинальный ток каждого канала, диапазон цветовых температур крайних точек и график смешивания. Если производитель не предоставляет кривую Tc в зависимости от соотношения токов, вы рискуете получить «провалы» в средних значениях — например, вместо 4000K увидите зеленоватый оттенок.

Распространенные ошибки, из-за которых DT8 не работает

На основе десятков выездов на объекты собрал список повторяющихся граблей. Игнорирование любого пункта ведёт к тому, что дорогая система управляет только яркостью.

1. Одинарный адрес на два канала. Монтажник назначает драйверу один короткий адрес, и оба канала слушаются команд яркости, но не Tc. Каждый канал DT8-драйвера должен быть сконфигурирован как часть одного логического устройства с двумя выходами, но с единым адресом для команд цветовой температуры.
2. Перепутанная полярность каналов. WW подключён к выходу CW, и наоборот. Внешне светильник светит, но команда «теплее» делает свет холоднее. Лечится только перекрёстной проверкой при пусконаладке.
3. Отсутствие калибровки. Даже качественный модуль имеет технологический разброс. Без процедуры калибровки в контроллере (задание крайних точек Tc и соответствующих значений ШИМ) цветовая температура будет «плавать» от светильника к светильнику. В одном помещении это сразу заметно.
4. Использование DT6-контроллера с DT8-светильниками. Контроллер просто не отправляет команды типа 209. Светильники работают как два независимых диммируемых канала, но без автоматического смешивания. Внешне всё горит, а функция не работает.

Интеграция DT8 с KNX и умным домом

DALI редко живёт сам по себе. В коттеджах и коммерческих объектах его объединяют с KNX, Crestron, HDL или центральным контроллером умного дома. Для этого используют DALI-шлюз (gateway). Именно шлюз транслирует высокоуровневые команды «сделать свет 3500K» в DALI-команду SET COLOR TEMPERATURE.

При выборе шлюза обязательно проверяйте поддержку DT8. Многие бюджетные KNX-шлюзы умеют только DT6 — диммирование и включение/выключение. В спецификации ищите упоминание IEC 62386-209 и количество поддерживаемых DT8-устройств. Хороший шлюз позволяет создавать группы светильников и назначать сцены, в которых одновременно меняется и яркость, и цветовая температура. Например, сцена «Утро»: 80% яркости, 3500K; сцена «Кино»: 20% яркости, 2700K.

Пошаговый алгоритм выбора: от задачи до закупки

Чтобы не упустить ни одной детали, действуйте по этому чек-листу. Он выстроен на основе реальных проектов и экономит часы переписки с поставщиками.

1. Определите функциональные требования. Какой диапазон цветовых температур нужен? Понадобится ли синхронизация с циркадными ритмами (автоматическое изменение Tc в течение дня)?
2. Подберите тип светильника под архитектуру. Используйте таблицу из раздела 2. Учитывайте высоту потолков, наличие подвесных конструкций и требования к инсоляции рабочих мест.
3. Запросите у производителя спецификацию LED-модуля. Должны быть указаны: токи WW и CW, график Tc в привязке к соотношению токов, CRI на крайних и средних точках.
4. Выберите драйвер с явной поддержкой DT8 Tc. Проверьте наличие двух независимых каналов и возможность назначения одного логического адреса на оба выхода. Попросите у поставщика файл конфигурации для DALI-конфигуратора.
5. Убедитесь в совместимости шлюза. Если используется KNX или другая шина, шлюз должен поддерживать IEC 62386-209 и иметь достаточный лимит по количеству DT8-устройств.
6. Проведите тестовую сборку одного светильника. Подайте питание, назначьте адрес, отправьте команды Tc на крайние значения. Оцените визуально равномерность свечения и соответствие температуры заявленной.
7. Закажите партию. Только после успешного теста.

Бюджет проекта с DT8: прямые и скрытые расходы

Стоимость светильника DT8 в среднем на 30–50% выше аналога DT6. Это плата за двухканальный драйвер, более сложный LED-модуль и лицензионные отчисления. Но основные потери бюджета возникают не здесь, а на этапе пусконаладки, если не учтена совместимость.

Что ещё бьёт по карману:

• Замена драйверов, которые «вдруг» не поддержали DT8, хотя были заявлены. Всегда закладывайте 5–10% резерва по драйверам.
• Выезд программиста для калибровки. Без неё светильники в одном помещении дают разный оттенок. Стоимость часа работы специалиста сопоставима с ценой одного-двух светильников.
• Дополнительные шлюзы, если выбранный не тянет нужное количество DT8-устройств. Один шлюз DALI обычно поддерживает до 64 устройств. Светильник DT8 занимает один короткий адрес, поэтому лимит — 64 светильника на шину. Однако некоторые шлюзы имеют программные ограничения на количество DT8-устройств, уточняйте в спецификации.

FAQ

Можно ли использовать обычный DT6-светильник с DT8-контроллером для управления температурой?

Нет. DT6-светильник физически имеет один канал управления яркостью. Даже если контроллер отправит команду изменения Tc, драйвер не поймёт её или проигнорирует. Нужен двухканальный драйвер и LED-модуль с WW/CW.

Чем отличается DT8 Tc от DT8 xy?

DT8 Tc управляет цветовой температурой белого света по шкале Кельвинов (например, 2700–6500K) смешиванием двух каналов. DT8 xy работает с полной цветовой палитрой RGB/RGBW и координатами цветности. Для офисов и жилья почти всегда нужен Tc.

Обязательно ли прокладывать дополнительный кабель для DT8?

Нет. Шина DALI остаётся той же двухпроводной. Дополнительные провода нужны только от драйвера к светодиодному модулю: два канала постоянного тока требуют четырёх проводов (по два на канал) или трёх при общем аноде/катоде.

Остались вопросы по подбору или столкнулись с неочевидным поведением DT8-светильников? Расскажите в комментариях — разберём конкретную ситуацию и подскажем решение.
