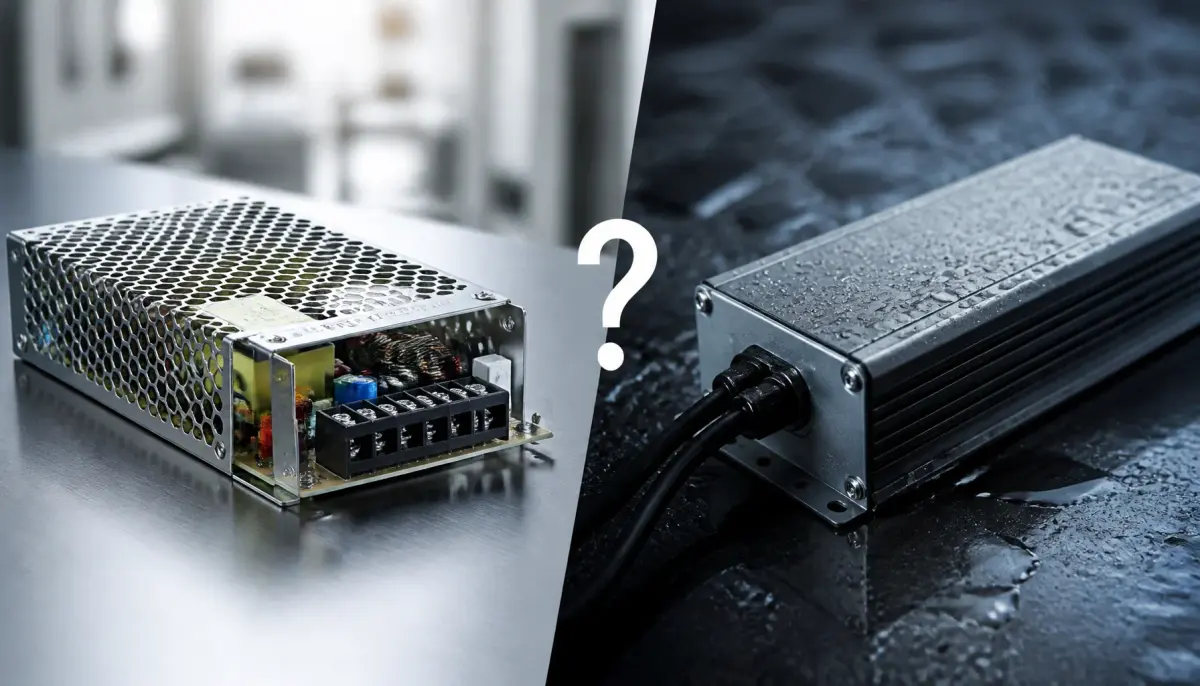

Выбор между встраиваемым и герметичным блоком питания — это не только цифры на шильдике. Ошибка в классе защиты или тепловом запасе может сжечь блок за месяц. Разбираемся в отличиях и правилах выбора.
Почему нельзя просто взять «любой блок питания»
На столе у меня лежат два сгоревших источника. Первый — встраиваемый блок питания 12В, 200Вт, который клиент замотал в пакет и повесил под крышей беседки. Второй — герметичный IP67, 150Вт, установленный в глухой распределительный щит без вентиляции. Оба умерли примерно за три недели. Проблема не в производителе, а в том, что никто не удосужился сопоставить конструктив блока с реальными условиями работы.
Когда меня спрашивают «встраиваемый или герметичный блок питания — что выбрать» (в интернете этот запрос иногда пишут как blok pitaniya), я всегда отвечаю вопросом: «Куда вы его поставите и сколько ватт он будет отдавать при +40°С?» Потому что выбор сводится не к бренду, а к физике охлаждения и химии коррозии. За 15 лет в промышленной автоматике и светодиодных проектах я вывел простое правило: открытая плата любит чистый воздух и движение, герметичный кожух терпит воду, но задыхается без радиатора.
Что такое встраиваемый блок питания и где он применяется
Встраиваемый (открытый) блок питания — это плата с компонентами, смонтированная на металлическом шасси или в перфорированном корпусе. Чаще всего класс защиты IP20: пальцы внутрь не пролезут, но пыль и влага проходят свободно. Охлаждение — активное (вентилятор) или пассивное за счет конвекции. Такие блоки проектируются для установки внутри другого оборудования: серверных стоек, станков, светодиодных экранов, корпусов торговых автоматов.
Главное преимущество — цена за ватт и ремонтопригодность. При одинаковой заявленной мощности встраиваемый блок стоит в 1,5-2 раза дешевле герметичного аналога. Если сгорает выходной конденсатор, его можно заменить за 15 минут. Но есть и жесткое ограничение: среда должна быть сухой, обеспыленной и с гарантированной вентиляцией.
Практика: Для светодиодной подсветки в сухом гипсокартонном потолке или в корпусе станка лазерной резки я всегда беру открытый блок. Он отдает полную мощность при температуре до +50°С, если обеспечен хотя бы минимальный ток воздуха — достаточно щели в корпусе шириной 5 мм снизу и сверху.
Подключение у встраиваемых блоков простое: клеммные колодки под отвертку. Но из-за отсутствия герметизации все кабельные вводы должны быть выполнены аккуратно, без натяга и с защитой от случайного касания. Частая ошибка — оставлять винтовые зажимы открытыми в металлическом шкафу, что рано или поздно приводит к короткому замыканию на корпус.
Герметичный блок питания: для каких условий он предназначен
Герметичный блок питания — это монолитная конструкция, залитая теплопроводящим компаундом внутри алюминиевого или пластикового корпуса. Классы защиты IP65, IP66 и IP67. Никаких вентиляционных отверстий, никаких вентиляторов. Тепло отводится только через поверхность корпуса. Такие блоки созданы для улицы, влажных подвалов, автомоек, наружной рекламы и погружных насосов.
Плата за герметичность — масса и цена. Алюминиевый корпус с оребрением весит в 3-5 раз больше открытого аналога той же мощности. И, что критичнее, номинальная мощность, указанная на корпусе, доступна только до определенной температуры окружающей среды. Дальше вступает в силу дератинг — принудительное снижение выходной мощности для предотвращения перегрева.
«Герметичный блок без запаса по мощности — это не блок питания, а грелка с функцией отключения. Если в спецификации написано 100 Вт при +25°С, то при +45°С он отдаст от силы 60 Вт. И это норма для качественного изделия, а не брак.»

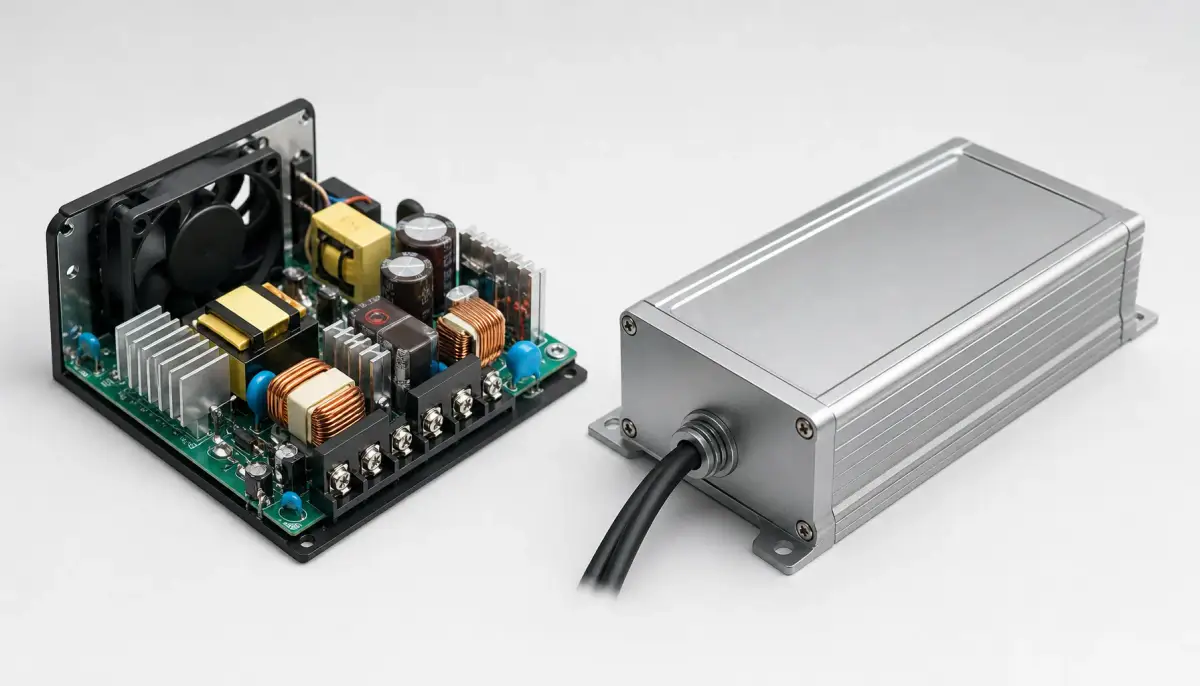

Сравнительная таблица: встраиваемый и герметичный блок питания
| Параметр | Встраиваемый (IP20) | Герметичный (IP65/IP67) |
|---|---|---|
| Степень защиты | IP20 — только от пальцев | IP65 (струи воды), IP67 (кратковременное погружение) |
| Охлаждение | Конвекция / вентилятор | Пассивное через корпус |
| Рабочий диапазон температур | -10…+50°С (со снижением мощности после +40°С) | -30…+70°С (с обязательным дератингом от +35°С) |
| Масса и габариты | Меньше, легче | Больше, тяжелее |
| Цена за 100 Вт (средняя) | От 800 руб. | От 1800 руб. |
| Ремонтопригодность | Высокая | Нулевая (залит компаундом) |
| Типовое применение | Внутри шкафов, корпусов, сухих помещений | Улица, фасады, бассейны, пыльные цеха |

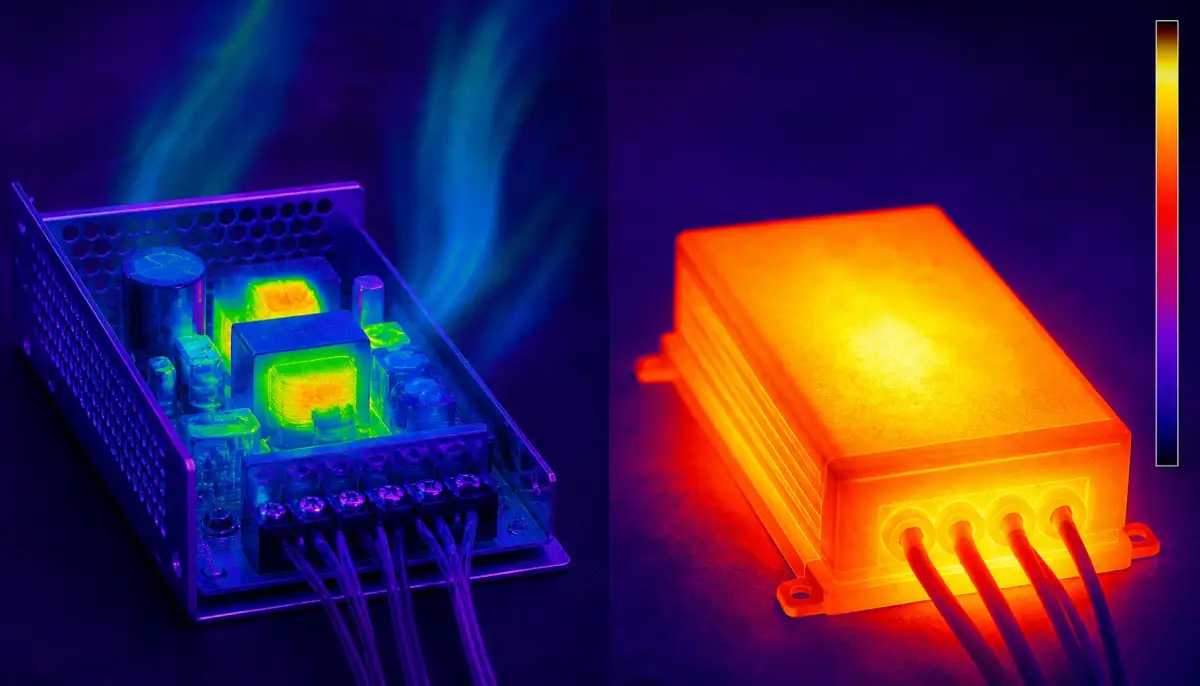

Как температура влияет на мощность герметичного блока питания
Производители указывают мощность герметичного блока при температуре окружающей среды +25°С. В реальности внутри уличного светильника на солнце температура поднимается до +55…+60°С. При таких условиях блок без запаса мощности начнет уходить в защиту или просто выгорит. Формула расчета проста: на каждые +10°С свыше номинальной температуры (обычно +35…+40°С) отдаваемая мощность падает на 15-25%.
Пример: блок IP67 на 100 Вт с паспортным дератингом 2%/°С от +40°С. При +60°С внутри корпуса снижение составит (60-40)*2% = 40%. Реальная отдаваемая мощность — всего 60 Вт. Если подключенная нагрузка требует 80 Вт, блок будет работать с перегрузкой и отключится через 10-20 минут.
- Всегда закладывайте запас мощности минимум 30% для герметичного блока, работающего вне помещения.
- Для встраиваемого блока в жарком цехе запас — 20%, но только при принудительной вентиляции шкафа.
- Измеряйте реальную температуру в точке установки, а не «на улице» — внутри короба она всегда выше.
Как выбрать степень защиты IP для блока питания
Степень защиты IP (Ingress Protection) — это не просто «циферки». Первая цифра — защита от твердых частиц, вторая — от воды. IP20 означает «защита от пальцев и предметов >12 мм, от воды защиты нет». IP67 — «полная пыленепроницаемость и работа при погружении на глубину до 1 м на 30 минут». Промежуточный IP65 — «струя воды со всех сторон без вреда».
Для уличного светодиодного освещения достаточно IP65, если блок стоит вертикально выводами вниз и защищен козырьком. IP67 обязателен, если блок лежит в грунте, в нише с возможным подтоплением или в рекламной конструкции, где конденсат стекает прямо на корпус. В промышленной автоматике внутри шкафа с вентиляцией IP20 работает десятилетиями, потому что туда не попадает вода и контролируется пыль.
Подсказка: Не пытайтесь «догерметизировать» открытый блок, поместив его в бокс с силиконовым уплотнением. Без вентиляции он перегреется за час. Если нужна защита от брызг внутри помещения (например, ванная), используйте блок IP65, но с запасом по мощности 40%.
Частые ошибки монтажа, из-за которых блок питания выходит из строя
На основе сотен выездов и ремонтов перечислю то, что инженеры делают чаще всего, а потом удивляются запаху гари.
- Занижение сечения кабеля. На 12В при токе 20А падение напряжения на тонком проводе съедает до 2-3 вольт. Блок поднимает напряжение до предела, перегревается и выходит из строя. Для 100 Вт на 12В используйте кабель не менее 2,5 мм² при длине до 2 метров.
- Установка герметичного блока без радиаторного зазора. Корпус должен обдуваться воздухом. Приклеить его вплотную к деревянной стене — значит убрать половину теплоотвода. Минимальный зазор сзади — 15 мм.
- Игнорирование пусковых токов. Светодиодные драйверы и моторы в момент включения потребляют в 2-3 раза больше номинала. Встраиваемый блок с хорошей перегрузочной способностью это терпит, герметичный — уходит в защиту или сгорает. Ставьте запас 30% сверх суммы номиналов.
- Параллельное соединение без диодов. Если соединить выходы двух блоков напрямую, они начнут «бороться» друг с другом, что приводит к нестабильности и перегреву. Используйте развязывающие диоды Шоттки.

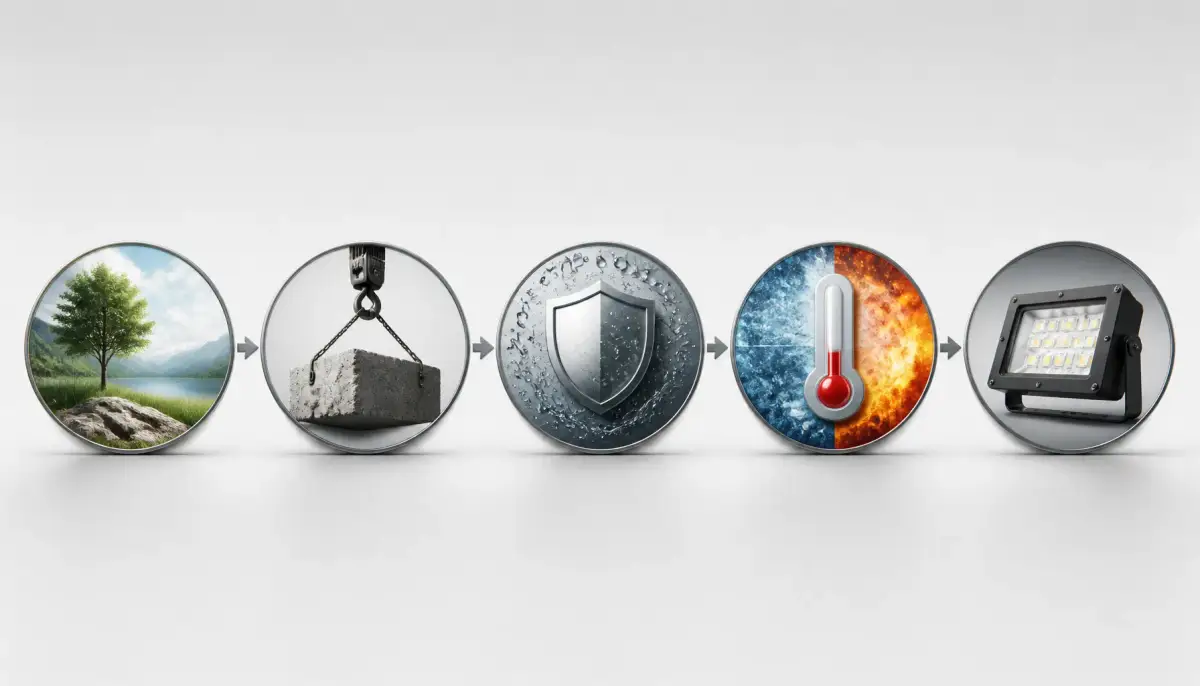

Алгоритм выбора блока питания: чеклист из пяти шагов
Чтобы не гадать «встраиваемый или герметичный блок питания», пройдитесь по этому списку. Он выстроен на основе отказов, которые я расследовал лично.
- Определите категорию среды. Сухое отапливаемое помещение — IP20. Улица под навесом, ванная, подвал — IP65 минимум. Прямой контакт с водой, грунт, погружение — IP67.
- Посчитайте суммарную нагрузку в ваттах и добавьте запас. Для IP20 — +20%, для IP65 — +30%, для IP67 — +40% от номинала. Округляйте вверх.
- Проверьте напряжение питания и выходное напряжение. Не путайте 12В и 24В — это разные токи и потери в кабеле. При длинных линиях (более 5 м) переходите на 24В или 48В.
- Оцените охлаждение в точке монтажа. Если герметичный блок ставится в замкнутый объем, его номинальная мощность падает вдвое. Рассмотрите вынос блока наружу или принудительный обдув корпуса.
- Выберите тип подключения. Для IP67 обязательны герметичные кабельные вводы PG или сальники. Для IP20 достаточно клеммной колодки, но все соединения должны быть закрыты крышкой.
Часто задаваемые вопросы
Можно ли использовать встраиваемый блок питания в герметичном уличном боксе, если туда не попадает вода?
Нет. Герметичный бокс без вентиляции превращается в парник. Даже если вода не попадает, температура внутри быстро достигает +60°С и выше. Открытый блок без активного охлаждения в таком термосе деградирует за считанные дни. Единственный вариант — установить в бокс вентиляционные клапаны с мембраной, но тогда теряется смысл герметичности.
Какой запас по мощности нужен для герметичного блока в сибирскую зиму?
На морозе дератинг не действует, блок может отдавать даже чуть больше номинала. Запас все равно нужен — 20% сверх нагрузки, чтобы компенсировать скачки сети и пусковые токи. Главная проблема зимой — не мощность, а конденсат при оттаивании. Корпус IP67 должен быть ориентирован выводами вниз, чтобы влага не затекала внутрь через микротрещины компаунда при циклах заморозки-разморозки.
Что выбрать для светодиодной ленты в ванной комнате — IP20 в шкафчике или IP65 снаружи?
Если шкафчик действительно герметичен и вентилируется в сухую зону, IP20 с запасом 30% работает годами. Но я рекомендую IP65, установленный вне влажной зоны, с проводом в силиконовой изоляции. Это исключает риск поражения током при случайном заливании. Мощность считайте с запасом 40%, потому что в ванной после горячего душа температура резко подскакивает.
Остались сомнения по вашему конкретному проекту? Опишите условия монтажа и нагрузку в комментариях — разберу схему и подскажу проверенную модель, которая не сгорит через месяц.
