Покупка блока питания для ванной, сауны или уличной подсветки не терпит формального подхода «включает — и ладно». Конденсат, пар и брызги выводят обычную электронику из строя за несколько недель. Разбираем требования ПУЭ, учимся считать запас мощности и выбирать степень защиты, чтобы не менять оборудование каждый сезон.
Почему обычный блок питания не работает во влажной среде
За пятнадцать лет практики я выезжал на сотни объектов, где нужно было подобрать блок питания для влажных помещений. Клиенты делятся на два типа. Первые уже купили первый попавшийся блок на рынке, смонтировали его под потолком ванной, а через месяц остались без света и с выбитым автоматом. Вторые знают об опасности и хотят сделать грамотно сразу. Первые платят дважды, вторые — один раз.

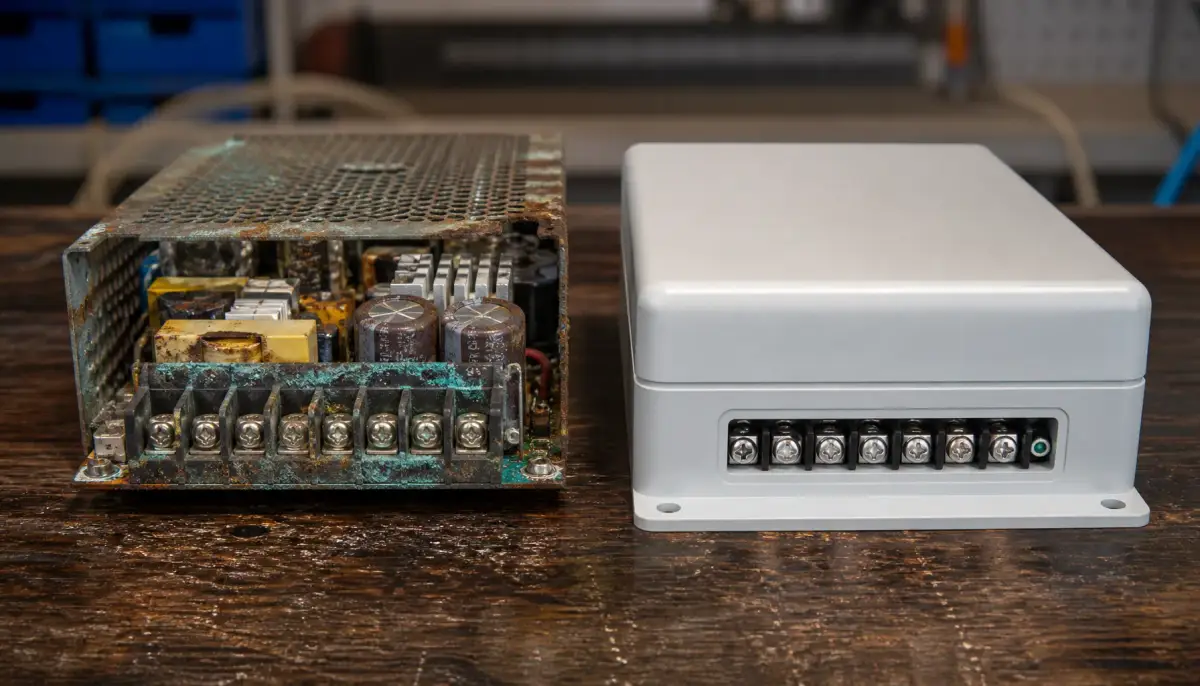

Сырость разрушает любой источник напряжения, даже если он спрятан в распределительный щиток. Внутри корпуса образуется точка росы, дорожки платы окисляются, контакты превращаются в труху. Блок питания выбрать для влажных помещений сложнее, чем кажется. Ориентироваться только на ценник или бренд недостаточно. Определяющими факторами становятся герметичность ввода кабеля, химическая стойкость корпуса и уровень гальванической развязки.
Правило нулевой точки: Размещать блок питания в зоне прямого контакта с водой запрещено, даже если корпус сертифицирован по IP68. Попадание струи под напором создает гидроудар, на который не рассчитаны сальники бюджетных моделей.
Что означает степень защиты IP
Степень защиты IP — первое, на что я прошу обратить внимание при подборе. Аббревиатура расшифровывается просто: первая цифра обозначает барьер против твердых частиц и пыли, вторая — против влаги. Для сухой гардеробной хватит IP20, но в душевой такой блок выйдет из строя за неделю.
- IP20: Защита отсутствует. Корпус с перфорацией для вентиляции. Только в сухих зонах.
- IP44: Защита от брызг. Подойдет для зон, куда не направлены струи воды.
- IP65: Полная пыленепроницаемость, стойкость к водяным струям. Приемлемо для улицы и мойки.
- IP67: Допускает кратковременное погружение на глубину до 1 метра. Мой выбор для саун, бань и открытых террас.
- IP68: Постоянное погружение. Обычно избыточен для бытовых светодиодных систем, но оправдан в бассейнах.
Принципиальная разница между IP65 и IP67 не столько в количестве брызг, сколько в типе уплотнений. В IP65 кабельные вводы часто выполнены на обжимных резинках, а в IP67 стоят полноценные сальники с цанговым зажимом, которые исключают подсос воздуха при перепадах температур. Когда помещение остывает, через слабый ввод внутрь втягивается именно пар, а не жидкая вода.
«Посмотрите на шов между крышкой и основанием. Если видите силиконовый герметик, который можно поддеть ногтем — через два цикла "нагрев-остывание" он начнет отслаиваться. Нормальный герметичный блок питания для влажных помещений должен иметь литую резиновую прокладку по всему периметру с равномерным прижимом на шести-восьми винтах».
— Алексей Смолин, инженер-проектировщик систем освещения, опыт 12 лет.
Как рассчитать мощность и зачем нужен запас 30%
Даже абсолютно герметичный корпус превращается в термос. Конвекция отсутствует, тепло отводится исключительно через стенки. Если заставить блок питания работать на пределе по мощности, перегрев неизбежен, а с ним — деградация электролитических конденсаторов.
Формула простая: суммируем потребление всех устройств (светодиодная лента, камеры, контроллеры) и умножаем на коэффициент запаса 1,3. Для примера возьмем контур из 10 метров светодиодной ленты 24 В с потреблением 14,4 Вт/м. Получаем 144 Вт общей нагрузки. Умножение на 1,3 дает около 187 Вт. Ближайший номинал по линейке производителей — 200 Вт при 24 В. Это и есть минимально допустимое значение.
Отдельно подчеркну падение напряжения на длинных участках низковольтной линии. Если от блока до ленты 7–10 метров тонкого кабеля, потери могут составить 10–15%. Поэтому мы наращиваем сечение питающего провода либо выносим блок ближе к нагрузке.
Импульсный или трансформаторный блок: сравнение
Для низковольтных систем 12В и 24В рынок предлагает две топологии. Обе могут нести маркировку IP67, но ведут себя по-разному под нагрузкой и в условиях повышенной влажности.
| Параметр | Импульсный блок (SMPS) | Трансформаторный (линейный) |
|---|---|---|
| Масса и габариты | Малый вес, алюминиевый корпус-радиатор | Тяжелый, стальной кожух |
| КПД | 85–93% | 50–70% |
| Пульсации на выходе | Низкие, но возможны ВЧ-помехи | Минимальные, идеально для аудио |
| Устойчивость к влажности | При заливке компаундом — отличная | Требует идеальной герметизации сердечника |
| Гальваническая развязка | Есть (через трансформатор в цепи) | Полная, сетевая обмотка отделена |
| Цена за 1 Вт мощности | Низкая | Значительно выше |
В 95% проектов освещения и автоматики я рекомендую импульсный источник, залитый теплопроводящим компаундом. Такой блок питания выбрать для влажных помещений — значит получить баланс между тепловыделением и ценой. Трансформаторные модели оставьте для студий звукозаписи и ретро-проектов, где недопустимы помехи.
Где размещать блок питания: зоны, вентиляция и класс защиты II

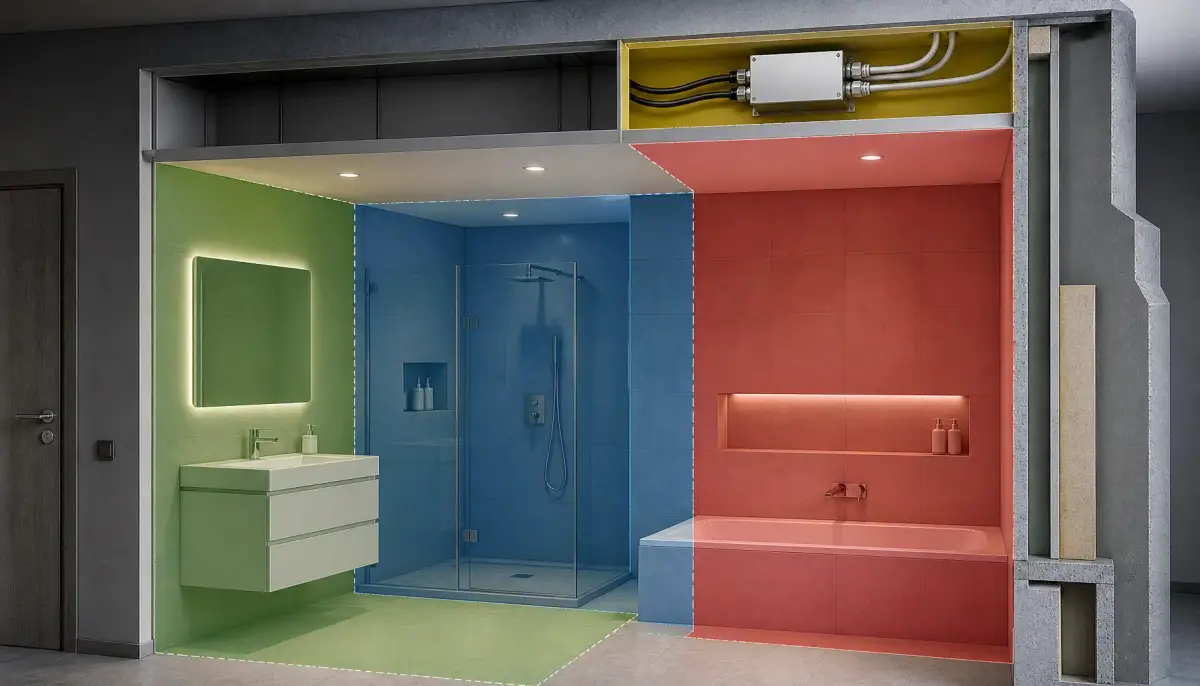

Правила устройства электроустановок (ПУЭ, раздел 7.1) и ГОСТ Р 50571 делят санузел на зоны от 0 до 3. Зона 0 — внутренний объем самой ванны или душевого поддона, там низковольтных приборов быть не должно. Зона 1 — пространство непосредственно над ванной до высоты 2,25 м, здесь допустимы устройства 12 В с классом защиты II (двойная изоляция, значок "квадрат в квадрате"). Зона 2 — 60 см по горизонтали от края, здесь уже можно размещать блок питания с IP44 и выше, но я советую минимум IP65.
Вентиляция для герметичного блока — парадоксальное требование. Мы не сверлим дренажные отверстия, но обязаны обеспечить отступ от поверхности стены в 3–5 см. Алюминиевый корпус работает как радиатор: если прислонить его вплотную к утеплителю или гипсокартону, температура поднимется на 20–25 градусов выше допустимой.
Типичные ошибки в бане, сауне и санузле
Самый частый вызов на объект связан с двумя сценариями: блок питания установлен на потолке парилки или спрятан в нишу без заземления. Последствия всегда одинаковы: выбивает УЗО, запах гари, окисленная полоса на плате.
- Установка в потолочное перекрытие парилки. Температура под обшивкой достигает 80 °C. Корпус из алюминия деформирует прокладку и отводит тепло хуже. Место для блока — предбанник или технический коридор.
- Пренебрежение заземлением. При пробое на корпус в сырости он становится смертельной ловушкой. Класс защиты II спасает, но заземляющий контур на металлическом кожухе лишним не бывает.
- Отсутствие кабельных сальников. Даже при IP67, если провод заходит через незатянутый ввод, конденсат стекает по оболочке прямиком внутрь.
- Завышение мощности на коротком участке. Берут блок на 400 Вт для полутора метров ленты, он работает в режиме холостого хода, греет сам себя без нагрузки и быстро выходит из строя из-за пробоя фильтрующей емкости.
Чего категорически не стоит делать: Не используйте разъемные соединения внутри контура в зоне 1 и 2. Скрутки, колодки и быстросъемы окисляются первыми. Только цельный отрезок кабеля от блока питания до ленты с заводской пайкой или обжимным рукавом в термоусадке с клеевым слоем.
Пошаговый алгоритм подбора и подключения
Ниже — универсальная последовательность, по которой я провожу аудит любого объекта перед закупкой оборудования.
- Анализ среды. Измерьте базовую температуру и влажность. Для предбанника хватит IP65, для хаммама или уличного цоколя — только IP67.
- Расчет потребления. Суммируйте всю нагрузку, подаваемую от одного блока питания. Умножьте на 1,3.
- Подбор напряжения. 12В используем для коротких погонных метров (до 5 м), 24В — для контуров от 5 до 15 метров. Это снижает ток и нагрев кабеля.
- Проверка сечения кабеля. На низкой стороне падение в 0,5 В критично. Для линии 10 метров и 200 Вт при 24В нельзя брать меньше 2,5 мм².
- Выбор класса изоляции. Проверьте значок класса защиты II — он обязывает производителя усилить изолирующие барьеры.

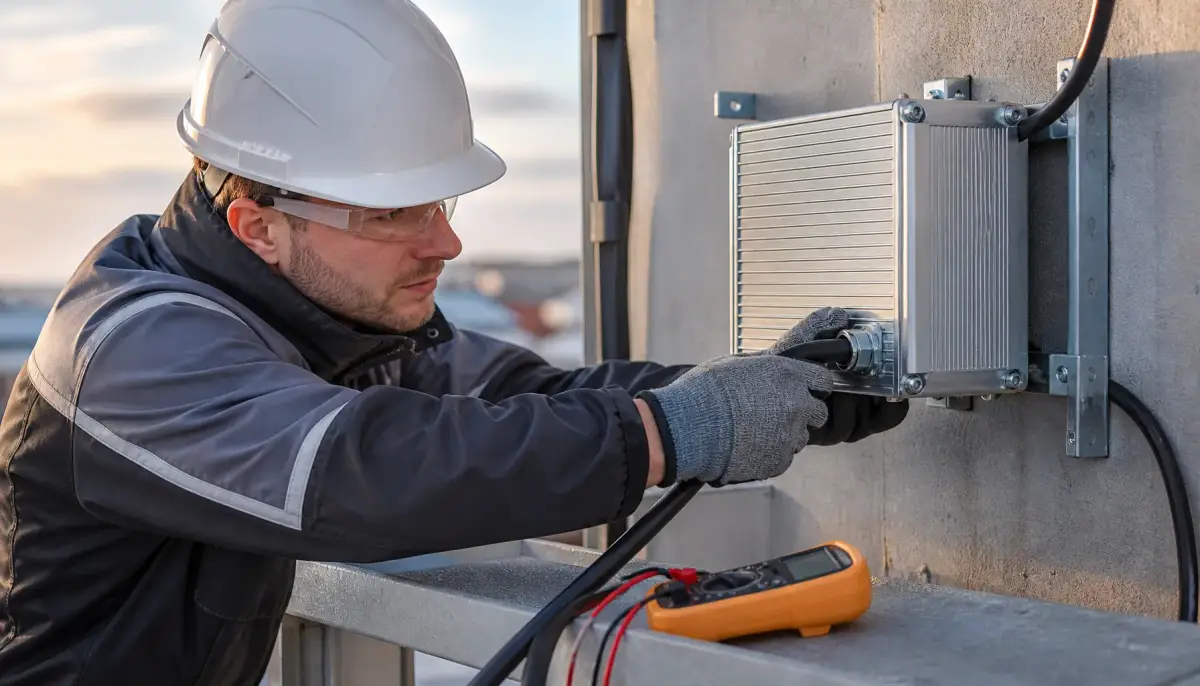

- Монтаж. Крепите на виброгасящие шайбы через проушины корпуса. Заводите кабель строго снизу или сбоку, формируя кабельную петлю для отвода конденсата.
- Пусконаладка. Дайте системе поработать 30 минут на холостом ходу, замерьте температуру корпуса пирометром. При значениях выше 60 °C увеличьте зазор от стены.
Часто задаваемые вопросы (FAQ)
Вопросы, которые звучат на каждом втором объекте, я собрал здесь. Они помогут закрыть оставшиеся сомнения, если вы решили блок питания выбрать для влажных помещений и сделать все по уму.
Можно ли спрятать блок питания за натяжным потолком в ванной?
Можно, при соблюдении двух условий. Первое: корпус должен иметь степень IP67 и винтовые сальники. Второе: в зоне за потолком обязан циркулировать воздух, поэтому предусмотрите вентиляционную решетку. Без вентиляции через год температура внутри замкнутого пространства выведет электролиты из строя.
Нужно ли ставить УЗО на выходе 12 В?
На стороне 220 В УЗО с током утечки 10 мА обязательно. Это требование ПУЭ для всех влажных помещений. На выходе 12/24 В УЗО не работает, там защиту обеспечивает само устройство (защита от КЗ, ограничение тока), плюс безопасное сверхнизкое напряжение SELV.
Какой ресурс у герметичного блока в уличных условиях?
Качественный блок с заливкой компаундом работает 4–5 лет без деградации характеристик. Затем начинается старение электролитических конденсаторов: пиковая мощность падает, пульсации растут. Если подсветка замигала — проверяйте питание, а не ленту.
Итог выбора сводится к классическому инженерному треугольнику: цена, надежность, габариты. Сэкономите на IP — потеряете на замене. Возьмете впритык по мощности — получите дежурное срабатывание защиты. Проигнорируете кабельные вводы — конденсат сделает свое дело. В этом руководстве я учел все подводные камни, чтобы вы установили блок питания для влажных помещений и забыли о нем на ближайшие пять лет. Если остались нетиповые вопросы по вашему объекту, опишите их в комментариях ниже — постараюсь ответить в ближайшее время.
