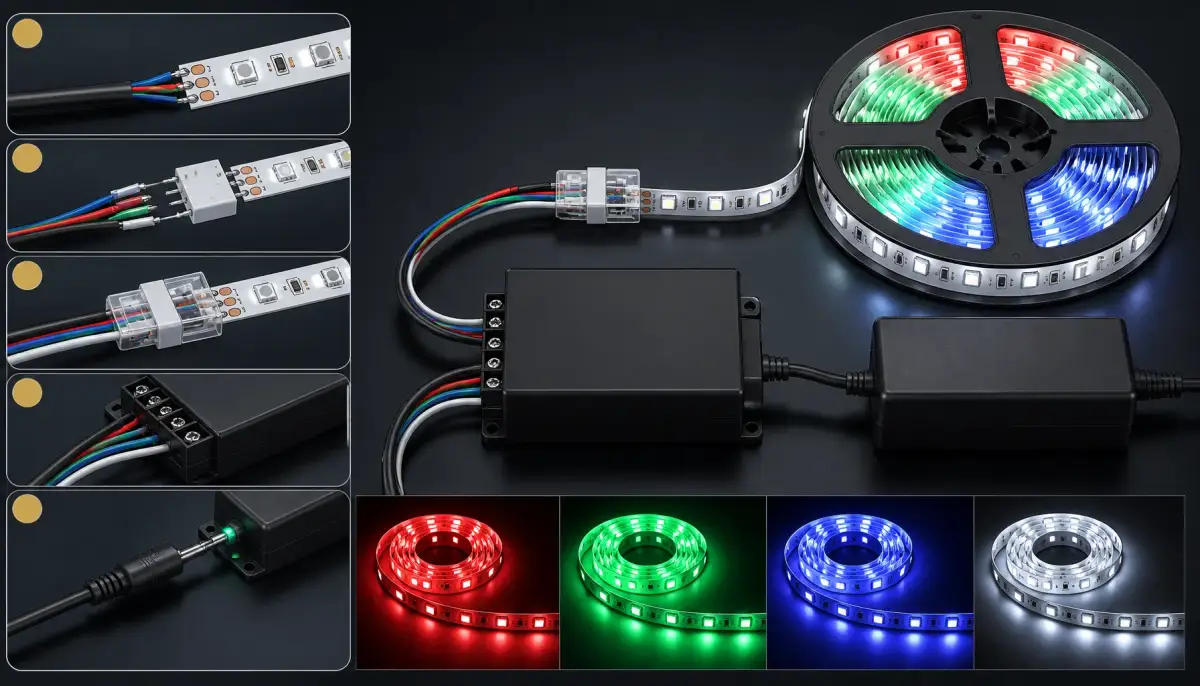

Пошаговое подключение RGBW-ленты: схема и настройка

Хотите получить чистый белый свет и яркие цвета от одной ленты? Разбираем схему подключения RGBW-ленты 5 pin, распиновку контроллера и настройку каналов. Пошаговый мастер-класс для тех, кто монтирует сам.

Чем лента RGBW отличается от обычной RGB

Классическая RGB-лента формирует белый цвет смешением красного, зеленого и синего. На бумаге это выглядит логично, на деле вы получаете грязно-голубоватый или розоватый оттенок. Для декоративной подсветки сойдет, но если нужен ровный теплый или холодный белый — RGB-вариант проваливается.

RGBW-лента решает проблему добавлением четвертого кристалла — чисто белого (White). Теперь у вас независимые каналы: R, G, B и W. Белый светодиод дает корректную цветовую температуру без примесей, а RGB-каналы отвечают за цветные эффекты. На одной ленте можно получить и насыщенный синий, и нейтральный белый 4000K.

Внешне такую ленту легко узнать по пяти контактным площадкам вместо четырех. Пятипиновый шлейф несет общий плюс и четыре минусовых канала. Схема RGB контроллера для такой ленты тоже должна быть четырехканальной — три канала под цвет, один под белый.

Как выбрать контроллер для RGBW-ленты

Контроллер управляет яркостью каждого канала по отдельности. Для RGBW нужен именно 4-канальный прибор. Попытка подключить четырехцветную ленту к обычному RGB-контроллеру оставит белый канал без управления — он либо не загорится, либо будет светить постоянно.

За 10 лет монтажа я перебрал десятки моделей. Ниже таблица с тремя популярными брендами, которые стабильно работают в жилых и коммерческих объектах. Главное, на что смотрю при выборе: максимальный ток на канал, протокол управления и удобство синхронизации каналов.

Параметр синхронизации каналов определяет, насколько плавно меняются цвета при диммировании. Дешевые контроллеры с низкой частотой ШИМ дают заметное глазу мерцание при съемке видео и могут раздражать в спокойной обстановке. Для интерьерной подсветки спален и гостиных я рекомендую модели с аппаратной ШИМ от 2 кГц.

Распиновка проводов: что куда подключать

RGBW-лента имеет 5 контактов: один общий анод (+) и четыре катода для каждого цвета. Цветовая маркировка проводов почти всегда стандартная:

• Черный — общий плюс (+12V или +24V)
• Красный — канал R (Red)
• Зеленый — канал G (Green)
• Синий — канал B (Blue)
• Белый — канал W (White)

На контроллере клеммы подписаны соответственно: V+ (общий плюс), R, G, B, W. Иногда производитель меняет местами цвета проводов, поэтому всегда сверяйтесь с маркировкой на самой ленте — возле контактных площадок есть буквы.

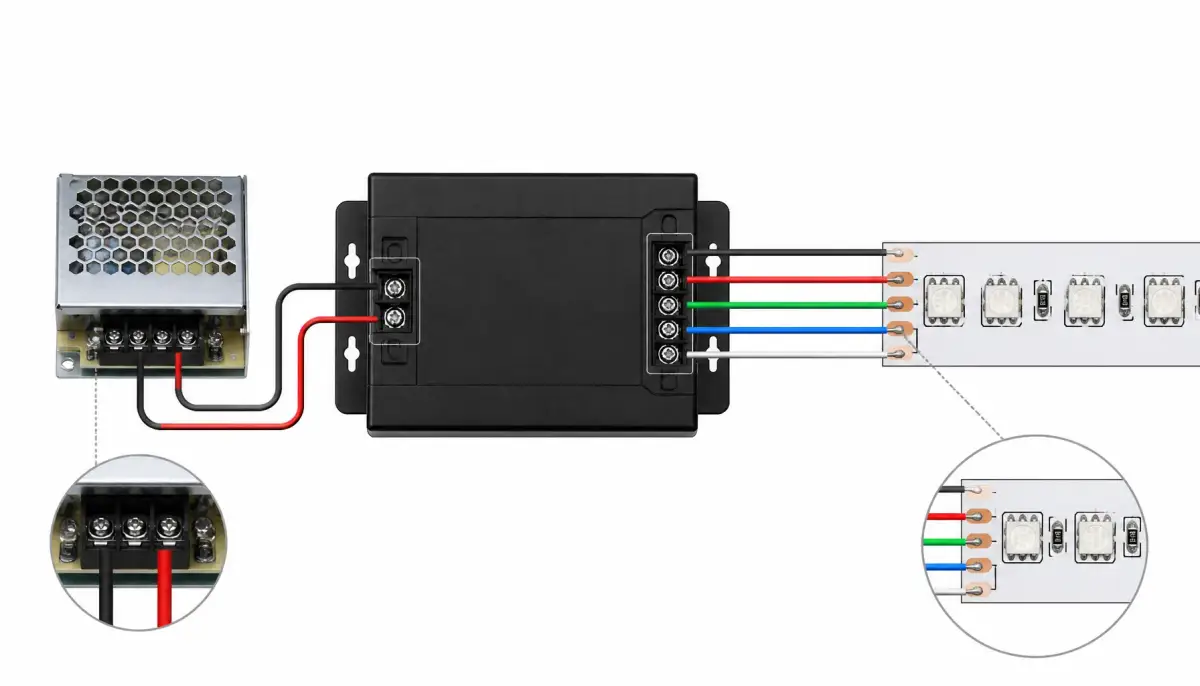

При подключении к блоку питания соблюдайте полярность: плюс от блока идет на клемму V+ контроллера, а также напрямую на общий плюс ленты, если вы запитываете ленту не через контроллер. Минус блока питания подключается к контроллеру, а уже с контроллера минусовые каналы расходятся на R, G, B, W ленты.

Для соединения проводов используйте либо пайку, либо винтовые клеммы. Пайка дает минимальное переходное сопротивление и надежный контакт на годы. Винтовые клеммы удобны при тестовом монтаже, но требуют периодической протяжки — медь со временем «плывет», контакт ослабевает.

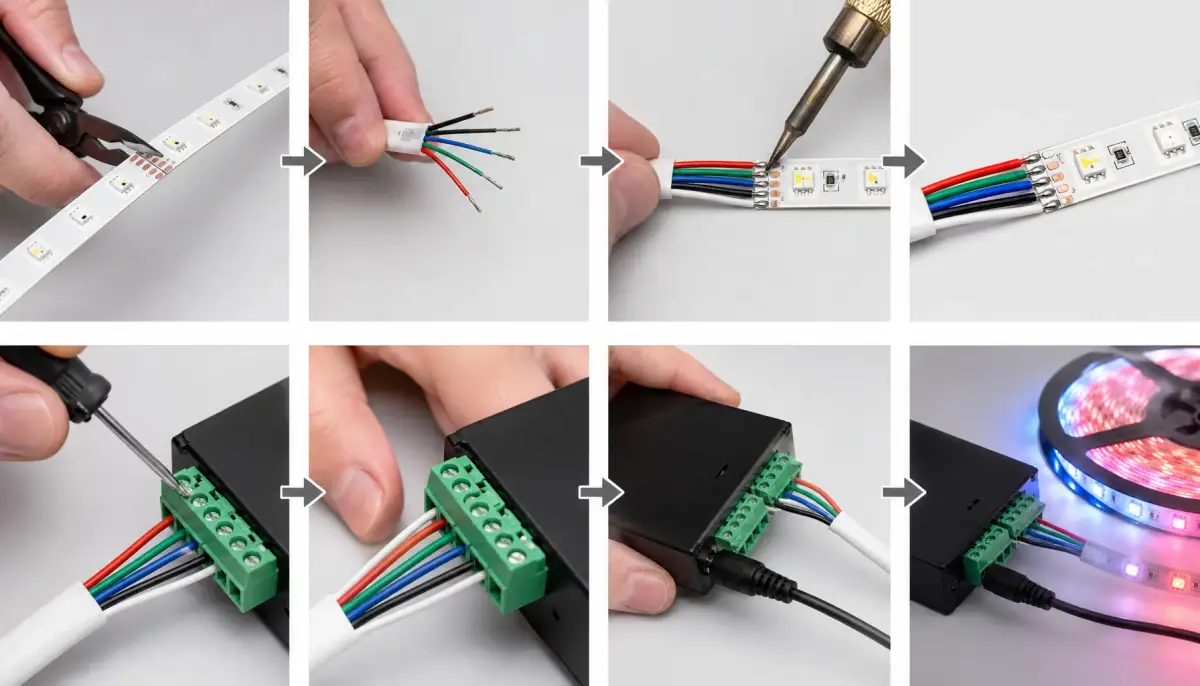

Пошаговое подключение: от зачистки до проверки

Ниже алгоритм, который я использую при монтаже любой четырехцветной ленты. Он подходит для напряжения 12 В и 24 В — разница только в блоке питания и допустимых длинах.

1. Замерьте общую длину ленты и рассчитайте потребляемую мощность (подробнее в разделе 5).
2. Подготовьте инструмент: паяльник с тонким жалом, припой, флюс, термоусадку или винтовые клеммники под сечение 0,5–1,5 мм².
3. Зачистите концы проводов ленты на 5–6 мм. Если используете пайку — залудите контактные площадки на ленте и концы соединительных проводов.
4. Подключите общий плюс ленты (черный) к клемме V+ контроллера.
5. Подключите цветовые каналы: красный к R, зеленый к G, синий к B, белый к W.
6. Подсоедините блок питания: плюс к V+, минус к GND контроллера. Никогда не подключайте блок питания к сети до окончательной проверки всех соединений.
7. Подайте питание и проверьте каждый канал по отдельности с пульта или приложения. Убедитесь, что белый светодиод загорается чистым белым, а не смесью RGB.
8. Если лента длиннее 5 метров, запитывайте ее параллельно от одного мощного блока или используйте дополнительные блоки с инжекцией питания в начале и конце отрезка.

После сборки обязательно проверьте тепловой режим. Дайте системе поработать 15–20 минут на максимальной яркости всех каналов и потрогайте контроллер и коннекторы. Сильный нагрев — первый признак плохого контакта или превышения тока.

Расчет блока питания и сечения кабеля

Самая частая причина выхода из строя — неправильно подобранный блок питания. Для RGBW-ленты с удельной мощностью 14,4 Вт/м (типичное значение для ленты на 12 В с 60 светодиодами на метр) расчет выглядит так:

• Длина ленты: 5 метров
• Потребляемая мощность: 5 м × 14,4 Вт/м = 72 Вт
• Запас по мощности 20%: 72 × 1,2 = 86,4 Вт
• Выбираем блок питания на 100 Вт (ближайший стандартный номинал).

Если лента на 24 В, мощность на метр обычно та же, но ток вдвое меньше, что снижает падение напряжения на длинных линиях. Для 5-метрового отрезка 12-вольтовой ленты ток составит 72 Вт / 12 В = 6 А. Это уже приличный ток, и здесь критично сечение питающего кабеля.

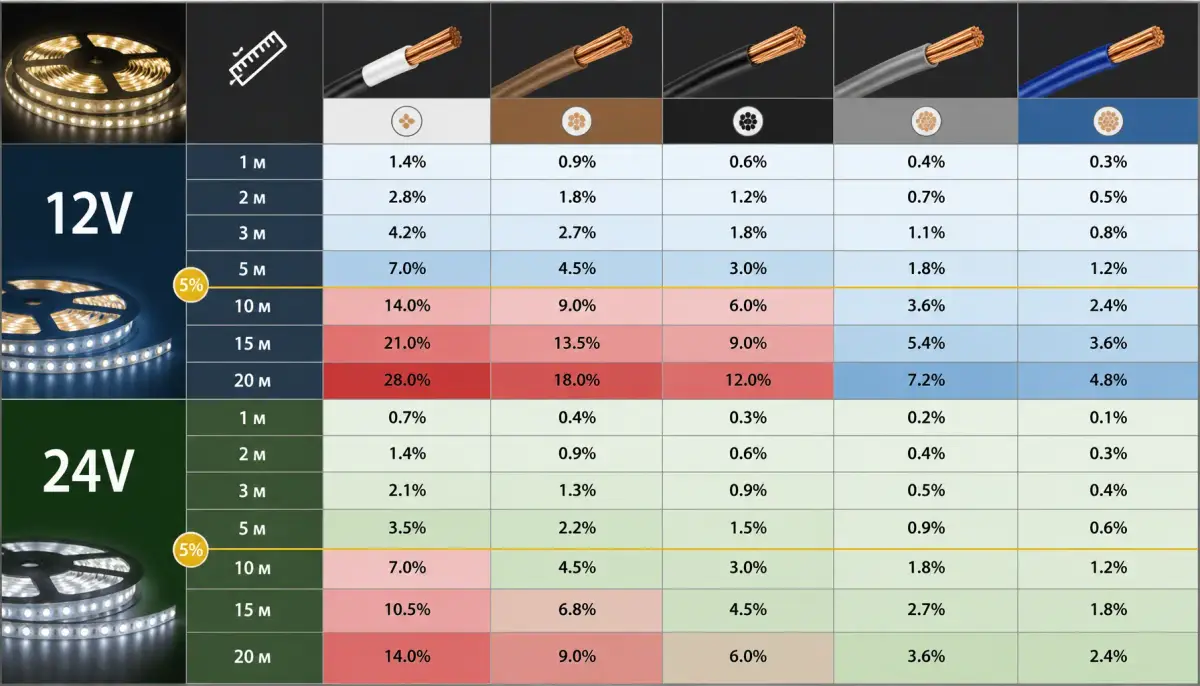

Падение напряжения на кабеле не должно превышать 5%, иначе дальний конец ленты будет светить заметно тусклее. Формула простая: ΔU = I × R, где R = (ρ × L) / S. Для меди ρ ≈ 0,0175 Ом·мм²/м. При длине 5 м и сечении 1,5 мм² сопротивление составит около 0,058 Ом, падение — 6 А × 0,058 Ом = 0,35 В, что укладывается в 5% от 12 В. Если взять 0,75 мм², падение будет уже 0,7 В (почти 6%), и белый цвет на конце ленты уйдет в желтизну.

Ошибки, которые выводят из строя ленту

На основе сотен выездов к заказчикам собрал список типичных граблей. Каждый пункт — реальный случай из практики.

• Неправильная полярность общего провода. RGBW-лента работает по схеме с общим анодом. Если перепутать плюс и минус, лента просто не загорится, а контроллер может выйти из строя. Перед подачей питания трижды проверьте, что черный провод подключен к V+, а цветные — к соответствующим минусовым выходам.

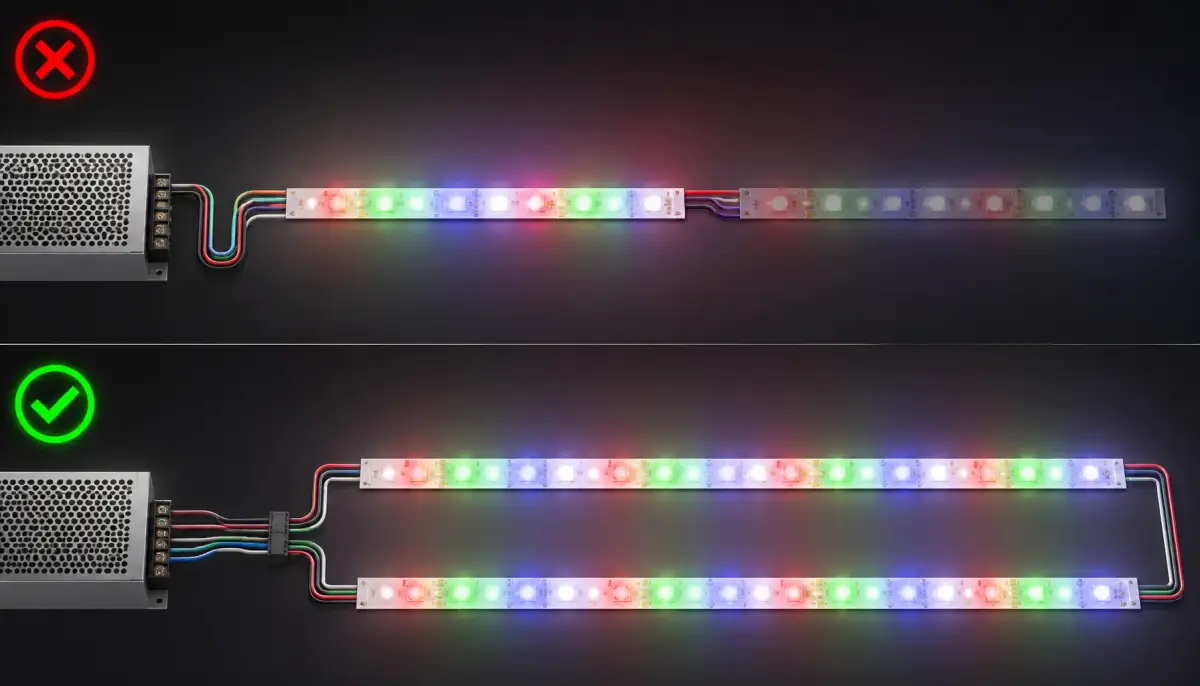

• Последовательное соединение отрезков. Нельзя подключать 10 метров ленты последовательно, даже если блок питания тянет. Токоведущие дорожки ленты рассчитаны на определенную длину (обычно 5 м). При последовательном соединении дальний отрезок недополучает напряжение, а ближний перегревается. Всегда используйте параллельное подключение с инжекцией питания.
• Игнорирование мерцания. Мерцание на низкой яркости — признак некачественного ШИМ-контроллера или недостаточной мощности блока питания. Если при диммировании ниже 20% лента начинает стробоскопить, меняйте контроллер на модель с частотой ШИМ выше 2 кГц или ставьте блок питания с запасом по мощности не менее 30%.

Еще один нюанс — винтовые клеммы. На первый взгляд удобно, но если провод многожильный, без наконечника НШВИ контакт через месяц окислится и начнет греться. Пайка надежнее, но требует аккуратности, чтобы не перегреть контактную площадку ленты. Оптимальный вариант для домашнего монтажа — пайка с последующей термоусадкой каждого соединения.

Коротко: чек-лист правильного подключения RGBW

1. Убедиться, что лента 5-pin с общим анодом, а контроллер 4-канальный с поддержкой RGBW.
2. Рассчитать мощность ленты и выбрать блок питания с запасом 20%.
3. Проверить максимальный ток белого канала и сравнить с характеристиками контроллера.
4. Подключить общий плюс к V+, цветовые минусы к R, G, B, W.
5. Для длины более 5 м использовать параллельное подключение с инжекцией питания.
6. Применить пайку или качественные винтовые клеммы с наконечниками.
7. Проверить систему на максимальной яркости 15–20 минут, проконтролировать нагрев.
8. При диммировании убедиться в отсутствии мерцания — при необходимости заменить контроллер.

Правильно собранная RGBW-схема работает годами без вмешательства. Если после прочтения остались сомнения именно по вашей конфигурации — опишите задачу в комментариях. Разберем вместе, какой контроллер взять и как развести питание, чтобы не потерять яркость на длинной ветке.
