Как подключить RGB-ленту к контроллеру

Рассказываем, как правильно подключить RGB-ленту к контроллеру своими руками. Пошаговая инструкция для новичков: от выбора блока питания до проверки свечения. Схемы, типичные ошибки и советы эксперта.

Типы RGB-лент и контроллеров

Прежде чем хвататься за отвёртку, разберитесь, какая у вас лента. От этого зависит выбор контроллера и вся схема соединения. На рынке три основных варианта, и путаница между ними — самая частая причина неработающей подсветки.

Чем отличаются RGB, RGBW и RGB+CCT

Классическая RGB-лента имеет четыре контакта: общий плюс (V+) и три «минусовых» канала — красный (R), зелёный (G), синий (B). Смешивая яркость каналов, получают практически любой оттенок. Чистого белого здесь нет — только холодный голубовато-белый, который появляется, когда все три кристалла светят на полную.

RGBW-лента добавляет пятый контакт — выделенный белый светодиод (W). Он даёт настоящий тёплый или нейтральный белый без цветных примесей и разгружает цветные каналы, когда нужно просто осветить комнату.

RGB+CCT (иногда маркируют RGBWW) идёт ещё дальше: шесть контактов — R, G, B и два белых канала разной температуры (WW — тёплый белый, CW — холодный белый). Такой лентой можно управлять не только цветом, но и температурой белого света, плавно переходя от лампового жёлтого к дневному.

12 или 24 вольта: что выбрать

Напряжение ленты жёстко определяет, какой блок питания и контроллер вам нужны. Ленты на 12 В режутся через каждые 2,5–5 см, удобны для коротких отрезков и часто встречаются в автомобилях. Ленты на 24 В режутся реже (через 5–10 см), зато при той же мощности ток вдвое меньше. Это снижает нагрев дорожек и позволяет подключать более длинные участки без заметной просадки яркости. Контроллер обязан поддерживать то же напряжение, что и лента.

Как подобрать контроллер

Контроллер выбирают по трём параметрам: количество каналов, напряжение и максимальный ток на канал. Для обычной RGB нужен трёхканальный, для RGBW — четырёхканальный, для RGB+CCT — пятиканальный. Ток на канал должен с запасом перекрывать потребление вашего отрезка. В характеристиках обычно пишут «6 А на канал» — это значит, что каждый цвет (R, G, B) может тянуть до 6 ампер.

«За 12 лет практики я видел десятки сгоревших контроллеров, которые просто не были рассчитаны на суммарную нагрузку. Люди берут ленту 14,4 Вт/м, клеят 10 метров и подключают к контроллеру с пределом 4 А на канал. Итог — перегрев и выход из строя через пару вечеров. Всегда считайте ток, а не только ватты.» — Дмитрий, инженер-светотехник.

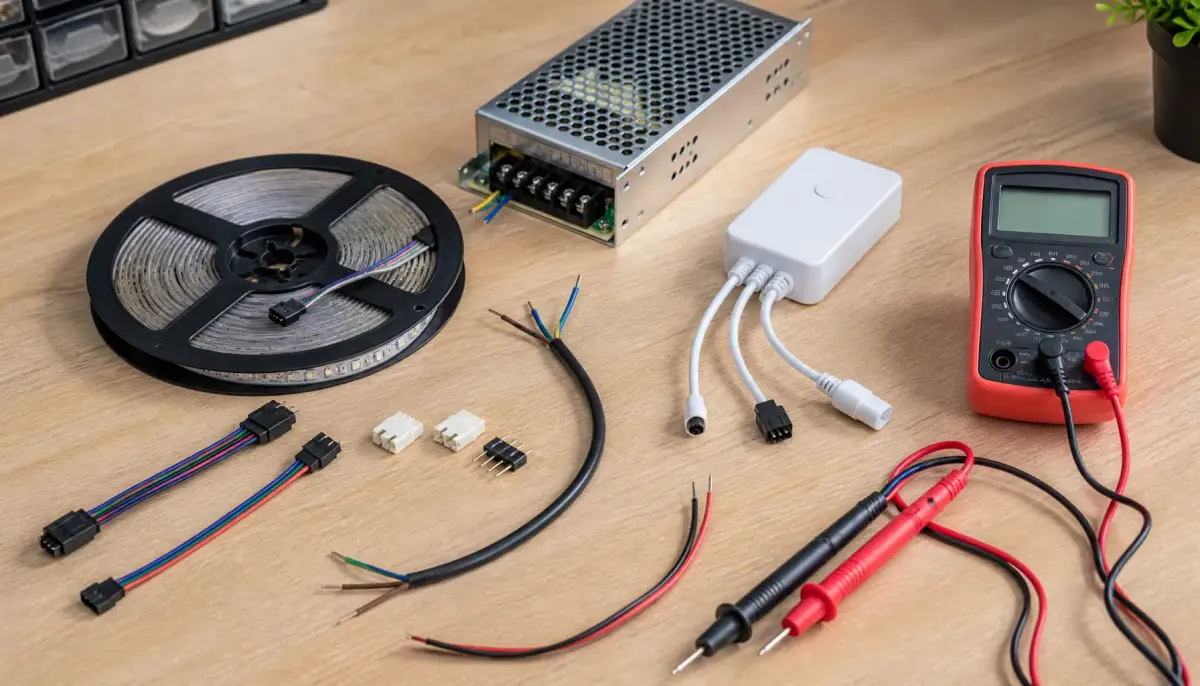

Что понадобится для подключения

Соберите всё заранее, чтобы не отвлекаться на поиски в процессе. Вот минимальный набор:

• RGB-лента нужной длины и типа (убедитесь, что на ней есть метки «+12V», «R», «G», «B»).
• Контроллер, соответствующий напряжению и количеству каналов.
• Блок питания с выходным напряжением 12 или 24 В и запасом по мощности не менее 20%.
• Провода сечением 0,5–0,75 мм² для соединения (красный, зелёный, синий и чёрный/белый для общего плюса — так проще не запутаться).
• Коннекторы для ленты или паяльник с оловянно-свинцовым припоем и флюсом.
• Мультиметр для проверки напряжения и прозвонки.
• Изолента или термоусадочная трубка для изоляции соединений.

Пошаговая инструкция подключения

Здесь описан алгоритм для самой популярной четырёхконтактной RGB-ленты. Если у вас RGBW или RGB+CCT, добавляются соответствующие провода белого канала, но логика остаётся той же.

Шаг 1. Определяем контакты и готовим провода

На ленте найдите контактные площадки. Обычно они подписаны: +12V (или +24V), R, G, B. Если подписей нет, ориентируйтесь по цвету проводов, припаянных с завода: чёрный или белый — общий плюс, красный — R, зелёный — G, синий — B. Зачистите концы проводов на 5–7 мм и залудите, если будете паять.

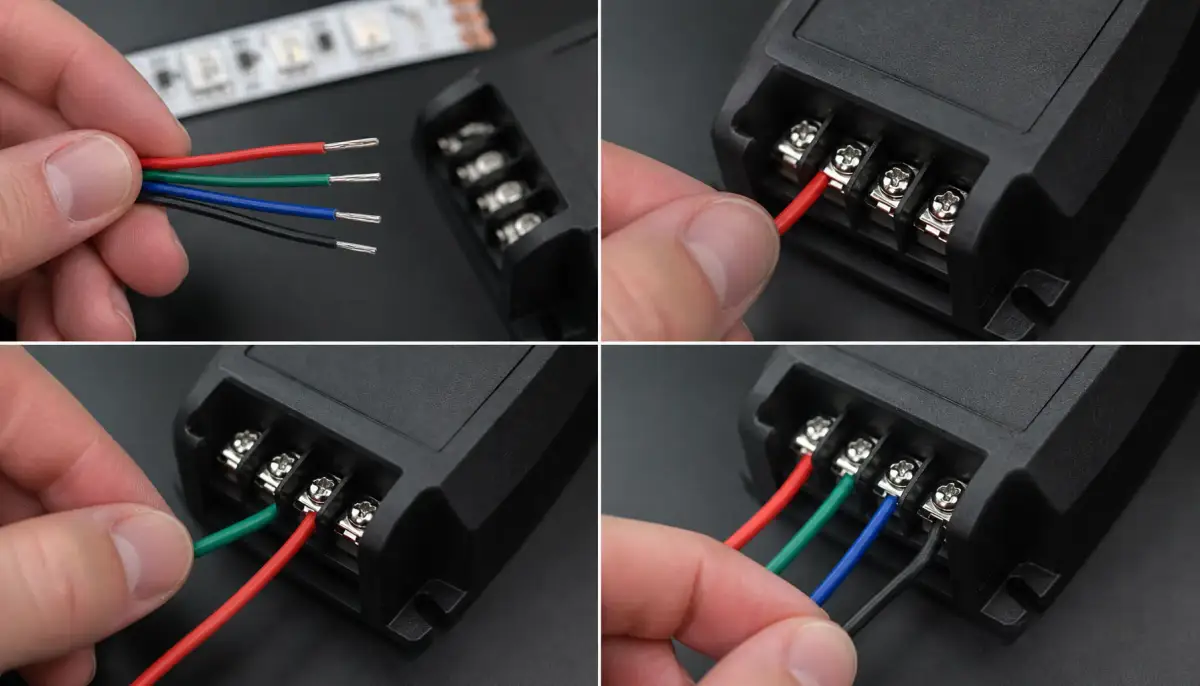

Шаг 2. Подключаем ленту к контроллеру

На контроллере найдите клеммную колодку с маркировкой V+, R, G, B. Вставьте провода строго по цветам: общий плюс в V+, красный в R, зелёный в G, синий в B. Затяните винты или защёлкните зажимы. Если используете коннектор, просто защёлкните его на конце ленты, а провода от коннектора вставьте в контроллер.

Шаг 3. Подаём питание на контроллер

У большинства контроллеров есть отдельные клеммы V+ и V- для входного питания. Соедините «+» блока питания с V+ контроллера, «-» с V-. Перепутаете — контроллер не включится. Включать блок в розетку пока рано.

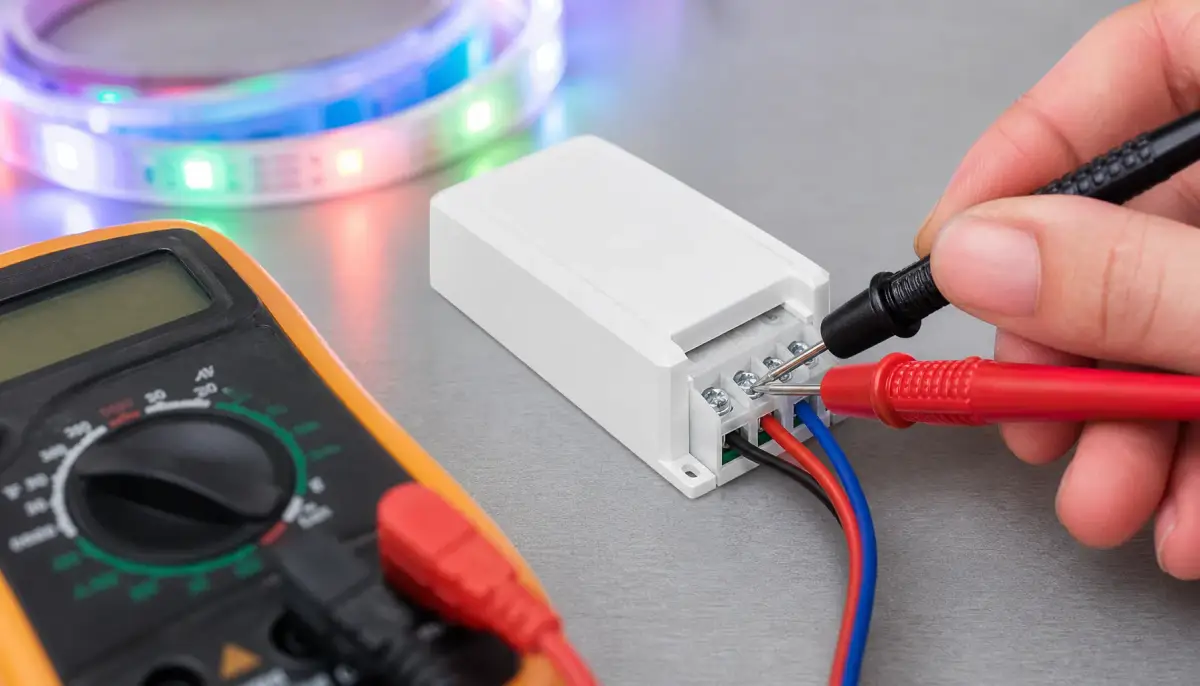

Шаг 4. Проверяем все соединения

Убедитесь, что нигде нет оголённых участков, способных замкнуть. Пройдитесь мультиметром по цепи: на входе контроллера должно быть напряжение холостого хода блока питания (например, 12,2 В), на выходных клеммах R, G, B относительно V+ напряжение появится только после включения контроллера.

Шаг 5. Первое включение и тест

Подайте питание. Контроллер должен загореться индикатором (если он есть). С пульта или приложения выберите статический красный цвет — лента должна загореться красным по всей длине. Проверьте зелёный и синий. Если всё работает, отключите питание и окончательно изолируйте соединения.

Распространённые ошибки при монтаже

По моему опыту, 90% проблем возникают из-за спешки или попытки сэкономить на компонентах. Вот что чаще всего идёт не так:

• Перепутан общий провод. Если подать плюс на цветовой канал, а минус на общий, лента не загорится. Контроллер при этом может выйти из строя.
• Несовпадение напряжений. Лента на 24 В, а блок питания или контроллер на 12 В — светодиоды будут еле светиться. Наоборот — мгновенный перегрев и выход из строя.
• Блок питания без запаса. При мощности ленты 60 Вт блок на 60 Вт работает на пределе, греется и быстро умирает. Всегда закладывайте +20%.
• Плохой контакт в коннекторах. Дешёвые защёлкивающиеся коннекторы со временем окисляются, контакт пропадает, цвета начинают «плавать» или пропадать.
• Отсутствие теплоотвода. Мощные ленты (свыше 14 Вт/м) без алюминиевого профиля перегреваются, деградируют и теряют яркость за несколько месяцев.

Если лента не работает: диагностика

Не паникуйте. Пройдите по цепочке от розетки до ленты с мультиметром.

1. Проверьте напряжение на выходе блока питания. Если 0 В — проблема в нём или в сети 220 В.
2. Проверьте напряжение на входных клеммах контроллера. Должно быть равно выходному напряжению блока.
3. При включённом контроллере и выбранном цвете измерьте напряжение между общим V+ и, например, каналом R. Должно быть от 0 до 12/24 В в зависимости от яркости.
4. Если напряжение есть, а лента не светит — обрыв в проводах или плохой контакт на самой ленте. Прозвоните цепь.
5. Если лента светит, но цвета перепутаны (вместо красного — зелёный), просто поменяйте местами провода на контроллере.

Подключение нескольких лент и усилитель

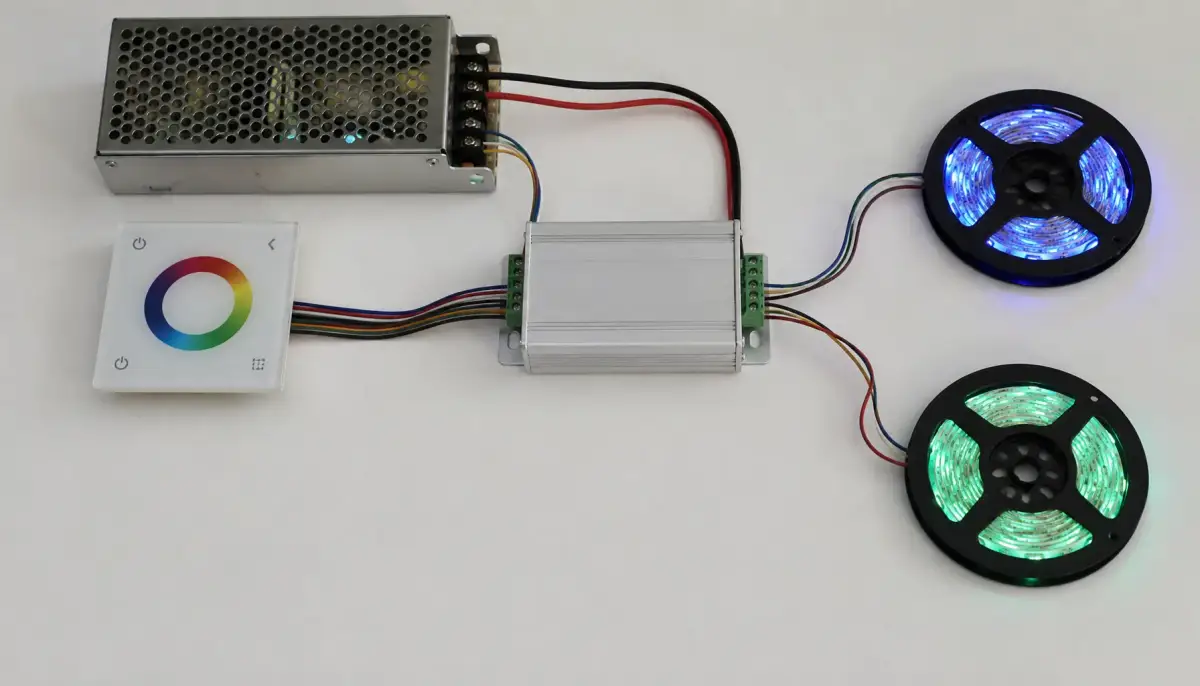

Когда одного отрезка недостаточно, а контроллер не тянет суммарный ток, на помощь приходит RGB-усилитель. Он принимает сигнал с контроллера и раздаёт его на дополнительную ленту, питаясь от своего блока питания.

Схема простая: от контроллера идут не только провода на первую ленту, но и тонкие сигнальные провода (R, G, B, V+) на вход усилителя. К выходу усилителя подключается вторая лента, а питание на усилитель подаётся от отдельного блока (или того же, если хватает мощности). Минусовые выходы всех блоков питания обязательно соедините вместе — это даёт общую точку отсчёта для сигнала.

Для очень длинных инсталляций (периметр потолка, уличная подсветка) каждые 5–10 метров ставят усилитель и заводят питание с обеих сторон отрезка, чтобы избежать падения напряжения.

Часто задаваемые вопросы

Можно ли подключить RGB-ленту напрямую к блоку питания без контроллера?

Да, но тогда она будет светить одним цветом — обычно все три кристалла включаются одновременно, давая холодный белый. Управлять оттенками и яркостью не получится.

Какой контроллер нужен для RGBW-ленты?

Четырёхканальный с поддержкой выделенного белого канала. На корпусе или в описании будет указано «RGBW» или «RGB+W». Обычный трёхканальный не сможет управлять белым светодиодом.

Что будет, если перепутать провода R и G местами?

Лента будет работать, но цвета станут неверными: при выборе красного загорится зелёный и наоборот. Ничего не сгорит, просто поменяйте провода.

Обязательно ли использовать алюминиевый профиль?

Для лент мощностью до 9,6 Вт/м — не обязательно, если они наклеены на металл или хорошо охлаждаются. Для всего, что ярче, профиль сильно продлевает срок службы.

Теперь у вас есть полная картина, как подключить RGB-ленту к контроллеру без риска спалить компоненты. Если остались сомнения или ваш случай выходит за рамки описанного — опишите конфигурацию в комментариях, помогу разобраться.
