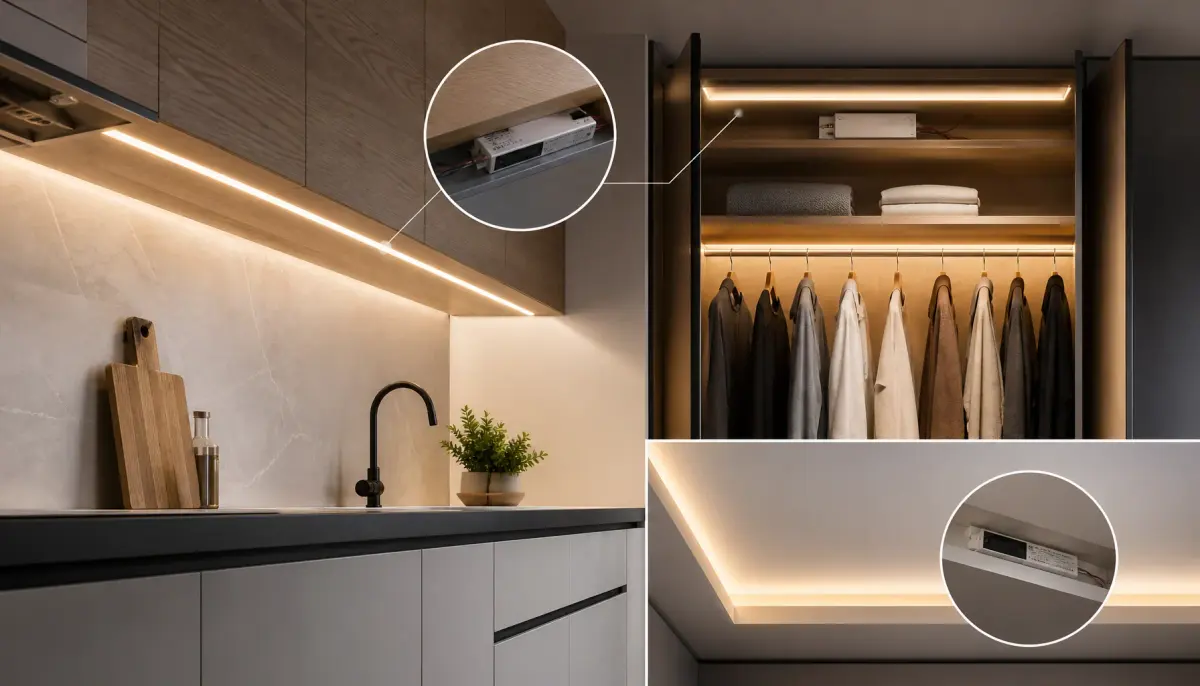

Куда спрятать блок питания LED-ленты: решения для кухни, шкафа и потолка

Блок питания для LED-ленты часто портит весь вид: черная коробка, торчащие провода, непонятные разъемы. Я собрал пять рабочих схем, куда его спрятать, чтобы подсветка выглядела аккуратно и не перегревалась.

Почему нельзя просто зашить блок в гипсокартон

Главная ошибка, с которой ко мне приходят на переделку — это блок питания, замурованный наглухо. Клиент радуется, что проводов не видно, а через три месяца лента начинает мигать, гаснуть или пахнет паленым пластиком.

Блок питания — это импульсный преобразователь. Он выделяет тепло. Даже качественная модель от Mean Well или Arlight греется под нагрузкой. Если вы создадите герметичный «термос» без доступа воздуха, температура внутри вырастет до 60–70 градусов. Электролитические конденсаторы в таком режиме вздуваются, и блок выходит из строя.

Отсюда первое железное правило: скрыть блок питания led — не значит изолировать его от среды. Любая схема скрытого монтажа должна обеспечивать естественную конвекцию или хотя бы периодический отвод нагретого воздуха.

Что учесть до монтажа: длина трассы и сечение кабеля

Прежде чем выбирать место, посчитайте дистанцию. Блок питания можно отнести далеко от ленты, но есть нюанс. По проводу низкого напряжения (12 В или 24 В) текут большие токи. Чем длиннее кабель от блока до начала ленты, тем больше падение напряжения.

Приведу пример с цифрами. У вас лента мощностью 14,4 Вт/м, длина 5 метров. Суммарное потребление — около 72 Вт. При напряжении 12 В ток составит 6 Ампер. Если тянуть тонкий кабель сечением 0,75 мм² на расстояние 5 метров, на конце лента будет гореть заметно тусклее, и блок начнет перегреваться.

Идеальная стратегия: тянуть 220 Вольт к месту подсветки, а блок ставить рядом с лентой. Короткая низковольтная линия — меньше нагрев и потери.

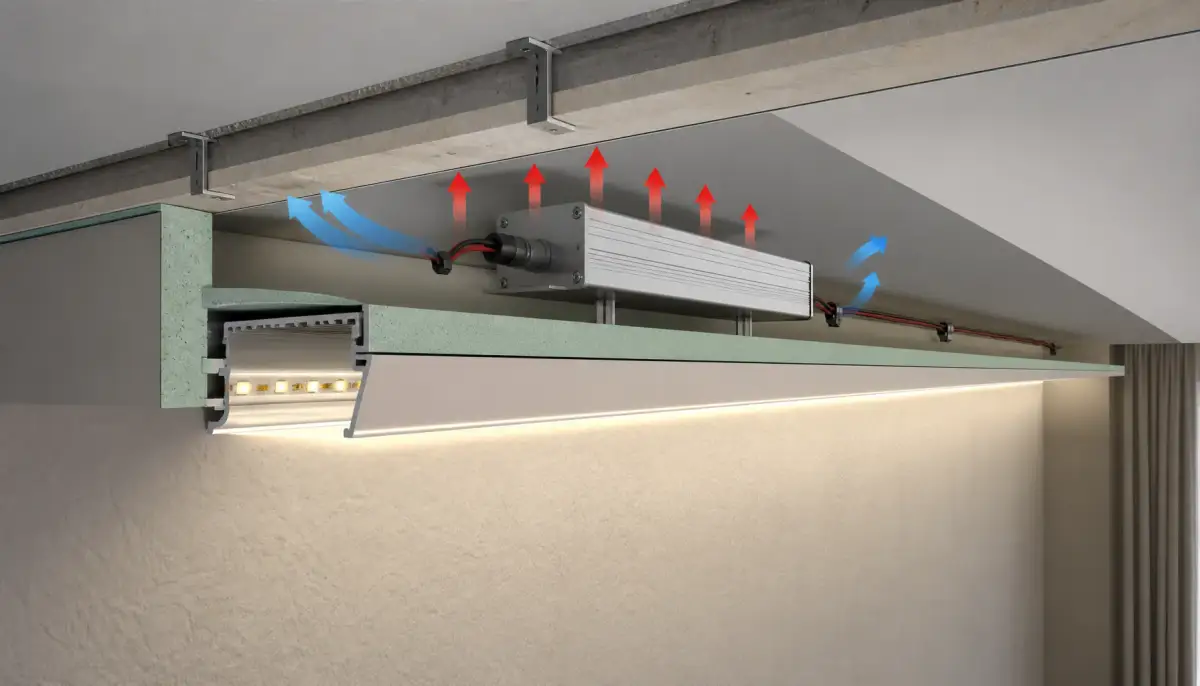

Способ 1: Потолочная ниша или закарнизная зона

Самая популярная история для парящих потолков из гипсокартона. Если вы монтируете подсветку за потолочным багетом или в специальной нише, не кладите блок прямо на гипсокартон. Он будет гудеть, и звук передастся на всю конструкцию.

Как сделать правильно:

• Приклейте на гипсокартон подложку из пробки или куска резины для виброразвязки.
• Зафиксируйте блок пластиковыми хомутами к направляющему профилю, но не вплотную к стене.
• Оставьте зазор минимум 20–30 мм с каждой стороны блока для прохода воздуха.
• Выведите концы проводов в кабель-канал или штробу.

Частая ошибка: монтажник ставит блок сразу за светодиодной лентой, где температура уже повышена. Лучше сместить его чуть в сторону, где есть тяга воздуха. На практике специалисты часто сталкиваются с тем, что в углу комнаты над шкафом циркуляция воздуха плохая, а в центре — лучше.

Способ 2: Короб из гипсокартона с ревизионным люком

Когда прятать блок нужно в стену или в короб вокруг трубы, делайте его обслуживаемым. Глухой короб — мина замедленного действия. Если блок умрет, вам придется ломать отделку, чтобы достать его.

Решение — ревизионный лючок. В строительном магазине стоит копейки, а нервов экономит вагон. Алгоритм такой:

1. Собираете каркас короба из профиля.
2. В одном из торцов или снизу закладываете пластиковую рамку под лючок.
3. Внутри короба монтируете DIN-рейку или фанерную площадку для блока.
4. Сверлом делаете несколько отверстий диаметром 8–10 мм в незаметных местах сверху и снизу.

За счет разницы температур воздух будет заходить снизу и выходить сверху. Это та самая естественная конвекция. Если в коробе стоит мощный блок на 100 Вт и более — отверстий должно быть больше.

Способ 3: Выносной шкаф или технический ящик

Если лента расположена в зоне, где совсем нет места — например, под дном навесного шкафа на кухне — не обязательно мучить этот шкаф. Гораздо проще вынести блок в рядом стоящий ящик или техническую зону.

Это самый безопасный способ скрыть блок питания led, так как он полностью удаляется из зоны жилого пространства и остается доступным. Вы ставите блок в вытяжку, за холодильник, в ящик над мойкой (сухой). Разводка 12 В идет аккуратным тонким проводом до ленты.

Требования к месту:

• Отсутствие влаги и конденсата (не рядом с сифоном).
• Не кладите блок на текстиль или посуду.
• Закрепите его на саморезы или двусторонний скотч, чтобы не болтался.
• Не ставьте другие блоки (драйверы) стопкой друг на друга вплотную.

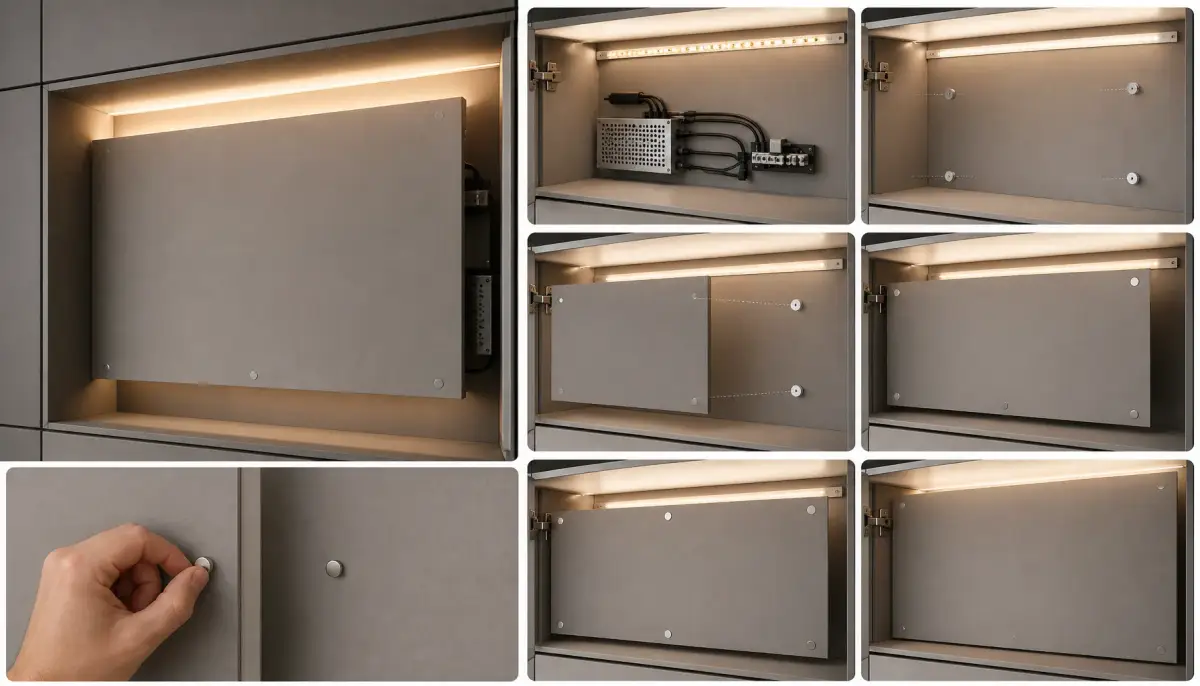

Способ 4: Фальш-панель внутри мебели

Встроенные шкафы, гардеробные, стеллажи с подсветкой — отличное место для установки. Проблема в том, что блок внутри шкафа собирает пыль с одежды. Пыль забивает вентиляционные прорези, и нагрев растет.

Реализация проста. Вы добавляете фальш-панель — дополнительную вертикальную перегородку между цоколем или задней стенкой и основной секцией. Эта панель вставляется на расстоянии 10–15 см от стены шкафа. Внутри остаются блоки и вся коммутация.

Плюс такой схемы в том, что вы сохраняете доступ к блоку, но он скрыт за фасадом. Достаточно снять панель на магнитах или на паре евровинтов.

Важно: используйте блок с защитой от пыли (IP20 в сухих зонах достаточно), но раз в полгода продувайте его от пыли. Я использую обычный китайский пылесос на выдув или баллон со сжатым воздухом.

Способ 5: Поддон или цоколь кухонного гарнитура

Кухня — самое капризное место. Плюс в том, что там есть технический цоколь. Высота стандартных ножек у кухни — 10–12 см. Этого достаточно, чтобы положить туда slim-блок питания для подсветки рабочей зоны.

Что нужно сделать:

1. Закажите съемный цоколь или сделайте откидную планку на мебельных петлях.
2. Закрепите блок на силиконовые амортизаторы над полом, чтобы при мытье полов вода не попадала в него.
3. Выведите провода через кабель-каналы вверх к столешнице.
4. Убедитесь, что пластиковый цоколь имеет пару прорезей для циркуляции.

Чего не стоит делать категорически: ставить блок под мойкой без защиты от протечек. Если лопнет шланг, вода соберется внизу и устроит короткое замыкание. Для таких зон лучше купить блок в защитном обрезиненном корпусе или поставить маленький пластиковый бокс с кабельными вводами.

Ошибки, из-за которых блоки сгорают за месяц

Опыт подсказывает, что нет ничего вечного, но большинство поломок случаются из-за грубых ошибок на этапе планировки.

• Запас мощности впритык. Не ставьте блок на 60 Вт на ленту 60 Вт. Норма — запас 20–30%. Если лента ест 50 Вт, берите блок на 75–100 Вт. Иначе он будет реветь как трансформаторная будка.
• Штабелирование. Связки из трех блоков в пучке — перегрев гарантирован.
• Металлическая поверхность без изоляции. Корпус блока иногда металлический. Крепить его на оголенный профиль без пластиковых подкладок рискованно.
• Пайка под потолком без коробки. Соединения проводов на весу, замотанные синей изолентой, часто грешат окислами. Используйте клеммы WAGO.

Чек-лист: как проверить монтаж перед включением

Перед подачей 220 В пройдите по пунктам. Это займет 10 минут и спасет от пожара.

1. Проверьте, что класс пылевлагозащиты (IP) соответствует зоне. Для сухих потолков — IP20, для кухни/ванны — IP65.
2. Убедитесь в наличии запаса мощности блока не менее 20%.
3. Проверьте все соединения на усилие рук: провода не выпадают из клемм.
4. Включите систему без финальной зашивки на 30–40 минут. Потрогайте блок рукой (аккуратно). Он должен быть теплым, но не обжигающим.
5. Если блок стоит в нише — убедитесь, что рука чувствует малейший ток воздуха от отверстий. Если нет — сверлите новые.

Совет практика: если вы слышите писк блока, значит, он либо перегружен, либо криво работает диммер. Меняйте прошивку не нужно, просто снизьте нагрузку или замените блок на более мощную модель.

FAQ: Частые вопросы

Вопрос: Можно ли спрятать блок питания за натяжной потолок?

Ответ: Да, но только с доступом. Натяжные потолки не разбираются без последствий. Мы ставим блок на закладную платформу около технологического отверстия (под люстрой или точечным светильником). Так его можно вытащить через отверстие. Либо используем вынос в нишу для штор, где есть доступ.

Вопрос: Гудит блок питания в гипсокартоне. Что делать?

Ответ: В 90% случаев гул возникает из-за резонанса с гипсокартоном. Открутите блок и поставьте его на неопреновую прокладку или плотный пенополиуретан. Если гул остался — проблема в самом блоке (перегрузка или возраст диодов).

Остались сомнения по вашей конкретной схеме или не знаете, какой блок поставить в нишу из МДФ? Опишите параметры ленты и место установки в комментариях ниже — подскажу решение, которое не придется переделывать.
