Как сделать ночную подсветку коридора с датчиком движения

Разбираю пять рабочих схем ночной подсветки коридора с датчиком движения. От выбора ленты до настройки порога освещённости — без воды, только проверенные решения. Всё, что реально сработает в вашей квартире.

Когда ночная подсветка коридора оправдана

За пятнадцать лет работы с освещением жилых помещений я вывел простое правило. Автоматический ночной свет в коридоре оправдан ровно в трёх случаях. Первый: в квартире есть дети, которые ночью идут в туалет или к родителям. Второй: пожилые родственники с нестабильной походкой. Третий: длинный коридор без естественного света, где даже днём темно.

Во всех остальных ситуациях достаточно обычного выключателя у входа. Я не отговариваю вас от проекта — просто предупреждаю, что датчик движения для LED-ленты требует вдумчивого подхода. Поставите неправильно — будете просыпаться от каждого ложного срабатывания.

Ещё один ориентир — длина коридора. Если он короче полутора метров, вы пересекаете его за два шага. За это время свет с датчиком движения в квартире сработает, но толком не поможет — вы уже у цели. А вот при длине от трёх метров подсветка нижней части стены реально меняет ощущение пространства ночью. Добавлю из практики: в коридорах длиной 4–6 метров мягкая подсветка пола вдоль плинтуса работает как зрительный маршрут — вы идёте, не включая верхний свет, и не цепляете углы.

Типы датчиков движения: какой выбрать для коридора

Для автоматического ночного света применяют три основных типа сенсоров. У каждого — своя логика работы и свои ограничения. Разбираю по порядку.

Для квартирного коридора в 95% случаев хватает инфракрасного датчика движения со встроенным фоторелейным датчиком. Последний — критически важная деталь. Без него подсветка будет включаться и днём, а это обессмысливает всю затею.

«Главная ошибка при выборе — брать датчик без регулировки порога освещённости. Сэкономите триста рублей, а потом полгода будете вручную отключать систему по утрам. Встроенный фоторелейный датчик с регулировкой от 3 до 50 люкс — обязательное требование для ночной подсветки.»

Микроволновый датчик оправдан, если коридор имеет Г-образную форму и одну точку обзора. Он «пробьёт» угол, который инфракрасный сенсор не охватит. Но учтите: микроволновый датчик реагирует на движение за стеной. Если за перегородкой спит ребёнок, а датчик смонтирован на этой стене — ночные срабатывания вам обеспечены. Датчик присутствия я ставлю только в гардеробных или домашних офисах, где человек может долго стоять на месте. Для проходного коридора это излишне.

Что купить: светодиодная лента, блок питания и профиль

Теперь о том, что будет светить. Рассеянный свет без бликов в коридоре — это всегда светодиодная лента в алюминиевом профиле с матовым рассеивателем. Никаких открытых диодов. И вот почему.

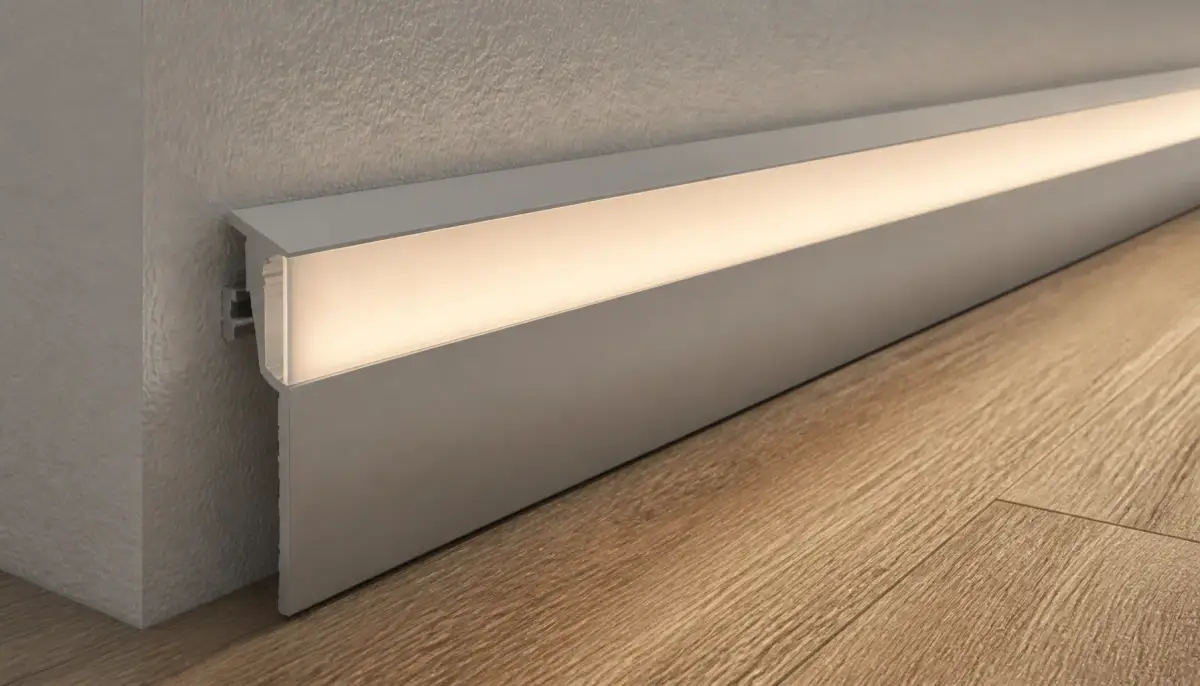

Открытая лента на уровне плинтуса собирает пыль, бликует на глянцевом полу и бьёт по глазам, когда вы идёте босиком. Алюминиевый профиль для LED-ленты решает три задачи: отводит тепло, защищает от пыли и даёт ровный световой поток без точечных засветок. Стоит профиль копейки — от 180 рублей за метр. Берите с матовым экраном, прозрачный рассеиватель не скрывает диоды.

По характеристикам ленты мои рекомендации такие:

• Напряжение 24 В, а не 12 В. При длине коридора от трёх метров на 12-вольтовой ленте будет заметен спад яркости к дальнему концу. На 24 В этот эффект выражен вчетверо слабее. Исключение — короткие отрезки до двух метров, там 12 В тоже работает нормально.
• Цветовая температура 2700–3000K. Тёплый свет не сбивает выработку мелатонина. Холодный 4000K ночью воспринимается как больничный — проверено на себе. Если хочется поярче, возьмите 3000K, но не выше.
• Плотность 60 диодов на метр, не меньше. Лента с 30 диодами даёт «пунктирный» свет, который заметен на стене. Для совсем мягкой подсветки можно взять 120 диодов/м — свет будет абсолютно непрерывным, но и цена выше.
• Мощность 4.8–9.6 Вт/м. Этого хватает для мягкой подсветки пола. Брать 14.4 Вт/м и выше для ночного режима избыточно — будет слишком ярко, и блок питания понадобится мощнее.

Блок питания для LED-ленты подбирается с запасом 20–25% от суммарной мощности. Скажем, шесть метров ленты по 7.2 Вт/м — это 43.2 Вт. Ближайший блок с запасом — 60 Вт. Берите в герметичном корпусе, даже если ставите его не в ванной. Пыль в техническом шкафу убивает открытые блоки за два-три года.

Отдельно про реле датчика движения. У большинства бытовых ИК-датчиков реле рассчитано на активную нагрузку 300–500 Вт при 220 В. LED-лента через блок питания — нагрузка для такого реле пустяковая. Но есть нюанс: пусковой ток блока питания может втрое превышать номинальный. Если у вас мощный блок на 150 Вт и слабенькое реле на 2 А — при включении контакты могут подгореть за полгода. Для мощных систем ставьте промежуточное реле или твердотельный ключ. В типовом коридоре с лентой до 60 Вт этой проблемы нет, но знать о ней стоит.

Где разместить датчик и подсветку

Размещение датчика движения — это 80% успеха всей системы. Остальные 20% — настройка. Сначала о высоте.

Оптимальная высота установки ИК-датчика в коридоре — 30–40 см от пола или 210–230 см от пола. Нижнее размещение удобно для подсветки плинтуса в коридоре: датчик «видит» ноги идущего человека, зона обнаружения компактная, ложных срабатываний от домашних животных меньше. Верхнее размещение даёт широкий угол обзора и подходит для Г-образных коридоров, где нужно перекрыть всю геометрию одним сенсором.

Чего категорически нельзя делать:

• Ставить датчик напротив батареи отопления. Потоки тёплого воздуха — триггер для ИК-сенсора. Будет включаться сам по себе.
• Направлять датчик на окно. Солнечные блики и движение веток за стеклом — ещё один источник паразитных срабатываний.
• Монтировать датчик за дверью или мебелью. Очевидно, но я раз десять приезжал на объекты, где датчик был перекрыт открытой створкой межкомнатной двери. Проверьте все положения двери до фиксации датчика.

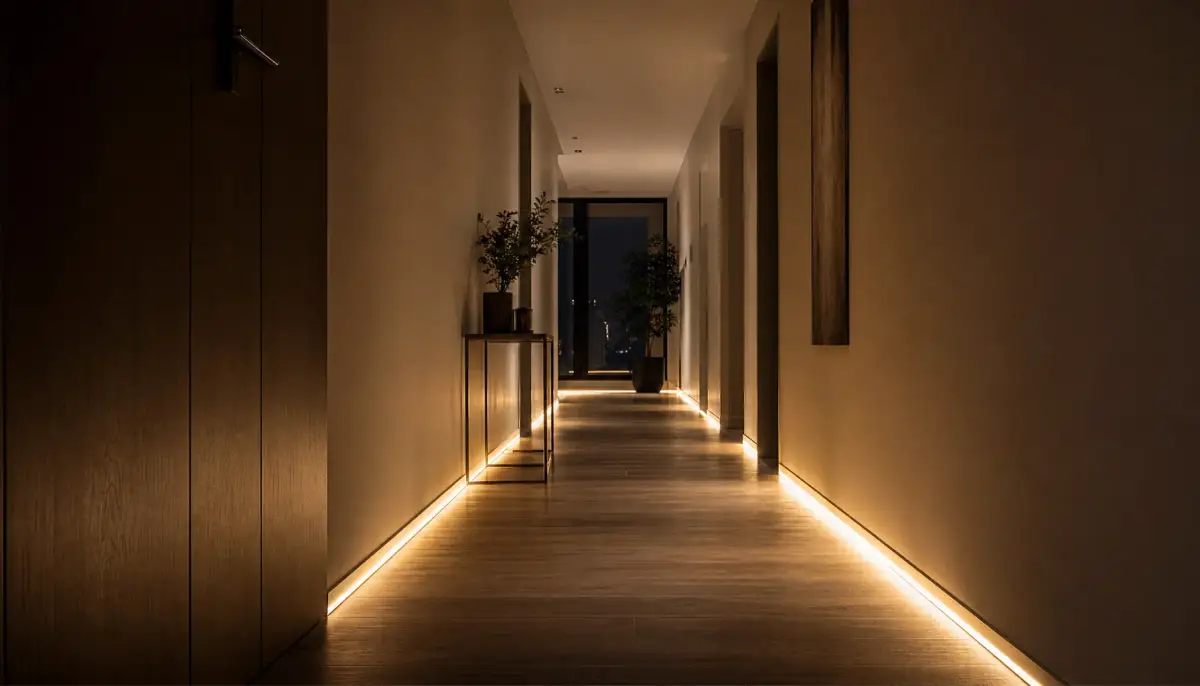

Что касается самой подсветки — подсветка в плинтусе работает лучше всего. Свет стелется по полу, не бьёт в глаза и чётко обозначает границы прохода. Если плинтус уже стоит и менять его не планируется — используйте накладной алюминиевый профиль, закреплённый вдоль стены на высоте 3–5 см от пола. Смотрится аккуратно, монтируется за час. Ещё вариант — встроить ленту в нижнюю часть стены, если идёт ремонт, но тогда нужен специальный профиль для штукатурки.

Монтаж подсветки: пошаговая инструкция

Порядок действий при установке системы с нуля. Допустим, у вас чистый коридор без отделки — идеальный случай для скрытой прокладки кабеля.

1. Определите трассу. Кабель 220 В идёт от распределительной коробки к месту установки датчика и блока питания. Низковольтный кабель 24 В — от блока к началу LED-ленты. Если лента разбита на отрезки, низковольтный кабель тянется вдоль всего коридора, чтобы запитать каждый отрезок параллельно.
2. Подготовьте нишу для блока питания. Варианта два: за подвесным потолком либо в техническом шкафу с доступом для обслуживания. Блок питания должен проветриваться. В глухой нише без вентиляции он перегреется за год. Минимальный зазор вокруг корпуса — 5 см с каждой стороны.
3. Проложите кабель 220 В в штробе или кабель-канале. Сечение 1.5 мм² — с запасом. На линии обязательно установите автоматический выключатель на 6 А. Это требование безопасности, не пренебрегайте. Я всегда ставлю отдельный автомат, даже если есть свободные клеммы на групповом щитке — так проще обслуживать.
4. Выведите концы низковольтного кабеля к точкам подключения ленты. Если коридор длинный и лента режется на отрезки — каждый отрезок запитывайте параллельно от общего низковольтного кабеля. Последовательное соединение отрезков ленты длиной более 5 метров приводит к перегреву дорожек. Для параллельного подключения используйте клеммные колодки или пайку с термоусадкой.
5. Закрепите алюминиевый профиль на стене или в плинтусе. Используйте дюбели 6 мм, шаг крепления 40–50 см. Профиль должен сидеть жёстко — вибрация от ходьбы со временем разбалтывает крепёж. Перед окончательной фиксацией проверьте, что профиль не перекрывает вентиляционные решётки или дверные наличники.
6. Наклейте ленту в профиль, припаяйте провода к контактным площадкам. Никаких коннекторов — только пайка. Коннекторы окисляются за полгода-год, контакт пропадает, и вы получаете мерцающую ленту. Используйте флюс для электроники и припой ПОС-61, прогревайте площадку не дольше 2–3 секунд.

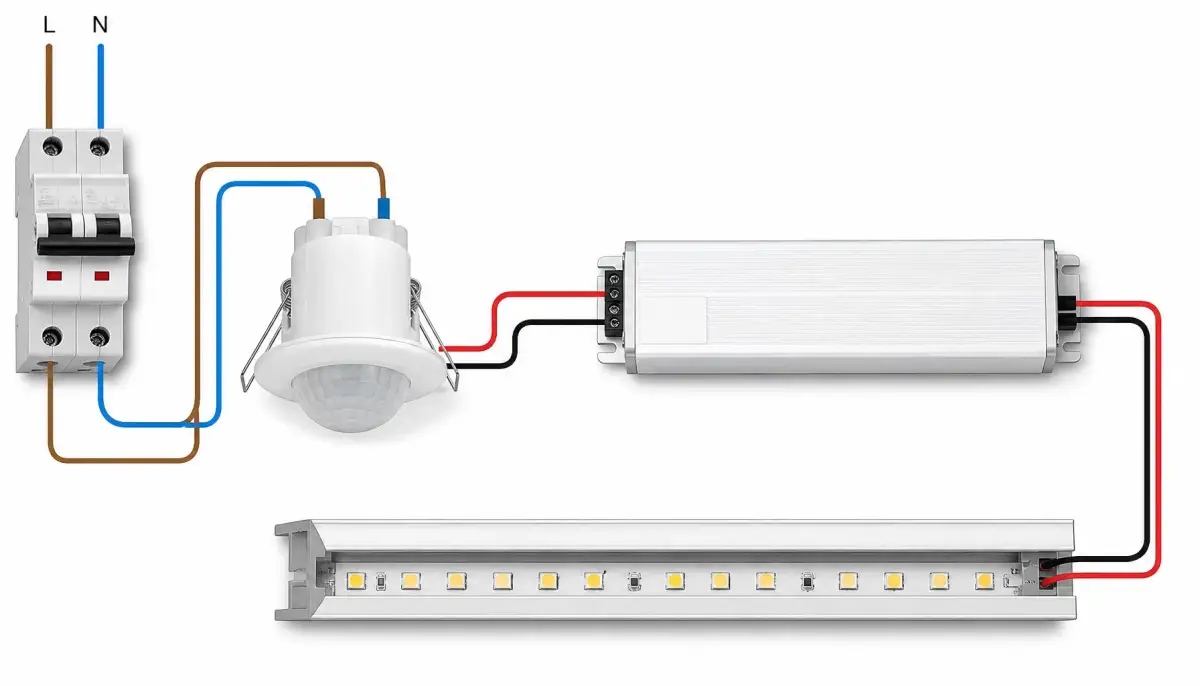

7. Установите датчик движения в выбранной точке. Подключите согласно схеме: фаза и ноль на вход датчика, с выхода датчика — фаза на блок питания. Ноль на блок питания подаётся напрямую, минуя реле датчика. Все соединения 220 В выполняйте внутри распаечной коробки или корпуса датчика, не оставляйте скрутки в штробе.
8. Закройте профиль рассеивателем. Подайте питание и проверьте срабатывание. Пройдите по коридору медленно, быстро, с разных сторон. Убедитесь, что свет включается до того, как вы войдёте в тёмную зону.

Настройка датчика: задержка, освещённость, чувствительность

После монтажа начинается самая творческая часть. У датчика движения для LED-ленты обычно три регулировки. Разбираю каждую.

Время задержки отключения. Выставляется в диапазоне от 5 секунд до 5–7 минут. Для коридора оптимально 30–60 секунд. Меньше — свет гаснет, пока вы ещё идёте. Больше — лента горит впустую, а блок питания греется. Если в коридоре есть поворот и путь занимает больше 30 секунд (что редкость), ставьте минуту. Я обычно выставляю 40 секунд — хватает, чтобы спокойно дойти до любой комнаты.

Порог освещённости. Крутилка с пометкой LUX или значком солнца. Выставляется в сумерках: дождитесь вечера, поверните регулятор в положение «минимальная освещённость» и медленно добавляйте, пока датчик не начнёт срабатывать именно в тот момент, когда естественного света уже недостаточно для ориентации. Обычно это 5–15 люкс. Не стремитесь поймать идеальное значение за один раз — проверьте настройку в пасмурный день и в ясный вечер, при включённом свете в соседней комнате.

Чувствительность датчика. Она же дальность обнаружения. В типовом коридоре шириной 1–1.2 метра избыточная дальность не нужна. Выставьте так, чтобы датчик уверенно срабатывал при входе в коридор с любого конца, но не реагировал на движение в смежной комнате. Проверяется экспериментально: ходите по квартире и смотрите, когда загорается свет. Если есть животные, уменьшайте чувствительность до тех пор, пока кошка или маленькая собака не перестанут вызывать срабатывание, а человек — продолжал.

Угол срабатывания датчика — параметр, который физически не регулируется, но учитывается при выборе модели. Для прямого коридора хватает 120 градусов. Для Г-образного берите 180 или ставьте два датчика с меньшим углом, соединённых параллельно. При параллельном подключении выходы датчиков заводятся на один блок питания — сработает любой из них.

Ошибки при установке ночной подсветки: чего избегать

Собрал здесь то, с чем сталкиваюсь на выездах регулярно.

1. Датчик без фотореле. Самая распространённая экономия. Подсветка работает круглосуточно, днём её не видно, а счёт за электричество растёт. Через месяц заказчик просто отключает систему — и все труды насмарку.
2. Блок питания, замурованный в стену без доступа. Любой блок питания выходит из строя. Если для замены нужно ломать отделку — вы проклянёте тот день, когда решили сделать подсветку. Обеспечьте доступ для обслуживания: ревизионный лючок, съёмная панель, место за подвесным потолком. Даже если блок проработает 5 лет, когда-то его придётся менять.
3. Холодный свет 4000K и выше. Ночью такой свет воспринимается как тревожный сигнал. Мелатонин подавляется, заснуть после похода по коридору сложнее. Только тёплый спектр. Если сомневаетесь, купите отрезок ленты 2700K и 3000K, приложите к плинтусу вечером — разница очевидна.
4. Открытая лента без рассеивателя. Светодиоды отражаются в напольной плитке или ламинате десятками ярких точек. Это раздражает и выглядит дёшево. Профиль с матовым экраном обязателен. Даже если лента спрятана за выступом плинтуса, рассеиватель даёт равномерный свет, а не «забор» из бликов.
5. Неправильное направление датчика. Датчик смотрит на входную дверь или окно — и срабатывает на каждый сквозняк или движение ветки за стеклом. Перед фиксацией датчика посидите вечером в коридоре и подумайте, откуда могут прийти паразитные тепловые сигналы. Иногда достаточно повернуть датчик на 15 градусов, чтобы избавиться от ложных включений.

Частые вопросы

Можно ли подключить LED-ленту напрямую к датчику движения без блока питания?

Нет. Светодиодная лента работает от постоянного напряжения 12 или 24 В. Датчик движения коммутирует переменное напряжение 220 В. Блок питания обязателен в любой схеме. Исключение — готовые светильники с датчиком, которые уже содержат встроенный драйвер, но мы говорим о ленте.

Какой датчик выбрать, если в квартире есть кошка или небольшая собака?

Инфракрасный датчик с регулировкой чувствительности и нижним расположением (30–40 см от пола). На этой высоте мелкое животное в зону обнаружения практически не попадает, а ноги человека — уверенно. Существуют также датчики с «иммунитетом к животным» весом до 15–25 кг — это указывается в характеристиках. Для крупной собаки такой датчик может не сработать, тогда придётся поднимать датчик выше и мириться с периодическими включениями.

Сколько электроэнергии потребляет такая система в месяц?

Возьмём ленту 5 метров по 7.2 Вт/м, блок питания с КПД 85%. Суммарное потребление — около 42 Вт в час работы. Если за ночь подсветка включается 10 раз по 40 секунд — это примерно 7 минут работы в сутки, или 0.005 кВт·ч. В месяц выходит порядка 0.15 кВт·ч. При цене 6 рублей за киловатт-час это менее рубля в месяц. Даже если лента горит по часу каждую ночь, счёт вырастет на 1,5–2 рубля.

Можно ли использовать один датчик на два коридора, расходящихся из прихожей?

Можно, если датчик установлен в точке схождения коридоров и имеет угол обзора не менее 180 градусов. Но на практике лучше поставить два недорогих ИК-датчика — по одному на каждое направление — и запараллелить их выходы на общий блок питания. Так зона покрытия будет гарантированной, и вы сможете точнее настроить чувствительность для каждого направления.

Почему лента моргает при включении или во время работы?

Три основные причины: плохой контакт в месте пайки или коннекторе, недостаточная мощность блока питания, либо просадка напряжения на длинном низковольтном кабеле. Проверьте все соединения, замерьте напряжение на дальнем конце ленты мультиметром. Если оно ниже 21 В при номинале 24 В — увеличивайте сечение кабеля или ставьте дополнительный блок питания с другого конца. Моргание при включении часто связано с пусковым током блока питания — в этом случае помогает установка конденсатора на выходе блока (1000 мкФ, 35 В).

Итоговый чеклист перед началом работ

Пройдитесь по этому списку до того, как брать в руки перфоратор. Каждый пункт — чья-то переделанная работа.

• Датчик имеет встроенное фотореле с регулировкой порога освещённости.
• Зона обзора датчика не перекрывается дверью в открытом положении.
• В зоне обзора нет батарей отопления, окон и сквозняков.
• Блок питания установлен в доступном для замены месте.
• Цветовая температура ленты — 2700–3000K.
• Лента уложена в алюминиевый профиль с матовым рассеивателем.
• Все соединения 220 В изолированы и недоступны для случайного касания.
• На линию установлен отдельный автоматический выключатель.
• Низковольтный кабель имеет достаточное сечение для длины трассы (не менее 0.75 мм² при длине до 5 м, 1.5 мм² — до 10 м).
• Срабатывание проверено во всех точках коридора — от входа до дальнего угла.
• Настройка порога освещённости выполнена в вечернее время и не вызывает включений днём.

Система ночной подсветки коридора с датчиком движения — не ракетостроение. Но дьявол, как всегда, в мелочах. Правильно подобранный датчик, тёплая лента в профиле, блок питания с запасом и вдумчивая настройка порога освещённости — и вы будете годами ходить ночью по квартире, даже не задумываясь о выключателях. Ошибётесь в одном пункте — и система либо раздражает, либо пылится отключённой.

Если ваш коридор имеет нестандартную геометрию, а типовые решения из статьи не ложатся на планировку — опишите ситуацию в комментариях. Разберу конкретный случай и подскажу схему.
