Какую COB-ленту выбрать для профиля с матовым рассеивателем

Матовый рассеиватель с COB-лентой дает бестеневую подсветку, но многие получают пунктир вместо сплошной линии. Рассказываем, как выбрать COB-ленту для профиля с матовым рассеивателем и добиться идеально ровного свечения.

Почему COB-лента дает сплошную линию, а SMD — точки

Заказчик хочет видеть ровную световую линию без точек. Монтажник берёт стандартную SMD-ленту на 60 или 120 диодов, укладывает в профиль, защёлкивает матовый экран — и получает «пунктир». Точки видны, световая дорожка неоднородна, объект сдан с компромиссом.

COB (Chip-on-Board) решает эту проблему на физическом уровне. Кристаллы размещены настолько плотно, что образуют сплошную полосу люминофора. Глаз воспринимает её как единый источник света ещё до установки рассеивателя. Матовый экран лишь доводит картинку до финишного глянца.

На практике разница становится очевидной при любой глубине профиля. SMD-лента требует запаса по высоте 15–20 мм, чтобы лучи от отдельных диодов успели смешаться. COB-лента прощает даже тонкие корпуса — от 6 мм от подложки до экрана, если правильно подобраны плотность чипов и ширина платы.

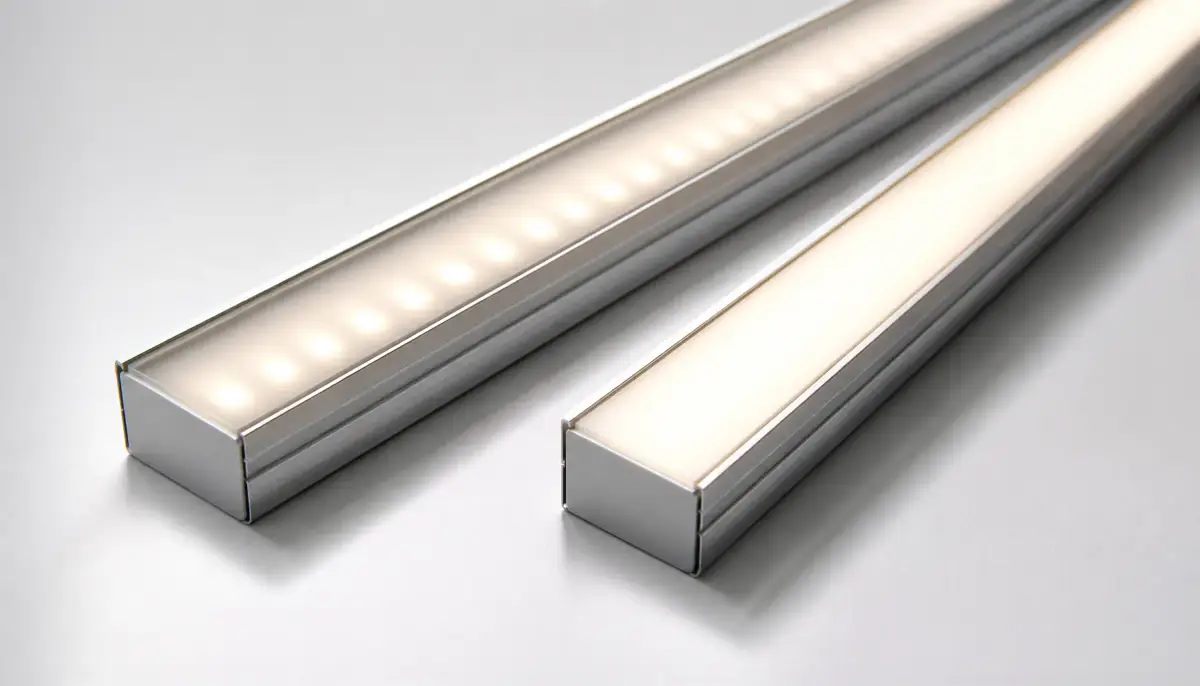

Плотность чипов: 320 против 480 led/m

Первый рубеж, на котором ломаются копья в переписках проектировщиков — сколько диодов на метр достаточно. На рынке массово представлены два стандарта: 320 led/m и 480 led/m. Разница в цене достигает 30–40%, и соблазн сэкономить велик. Но под матовым рассеивателем эта экономия либо проходит незаметно, либо оборачивается браком.

Что показывают замеры

Последние отраслевые тесты дают чёткую картину. При глубине профиля 10 мм и стандартном матовом экране со светопропусканием 65–70% картина следующая:

Правило прямого действия: чем мельче профиль, тем выше должна быть плотность чипов. Для популярных накладных корпусов высотой 6–8 мм 320 led/m — рискованный компромисс. Для встраиваемых «глухих» ниш с запасом по высоте от 15 мм разница между 320 и 480 практически стирается.

«За годы практики я вывел для себя простое правило. Если клиент смотрит на светильник с расстояния вытянутой руки — ставьте 480 led/m. Если это подсветка потолочного периметра под карнизом, куда никто не заглядывает — 320 хватит с запасом. Экономия на плотности в тонком мебельном профиле всегда возвращается актом с замечаниями», — Алексей, технический директор студии освещения LumenPro, опыт 12 лет.

Как ширина COB-ленты влияет на равномерность свечения

Второй параметр, который часто выпадает из поля зрения — ширина самой COB-ленты. Производители предлагают платы 8 мм, 10 мм и 12 мм. Под матовым рассеивателем разница в 2 мм может радикально изменить характер свечения.

COB-лента 8 мм

Компактный вариант для узких профилей. Ширина люминофорной полосы минимальна, световой поток сконцентрирован. При установке в корпус с широким экраном (от 20 мм) возникает эффект «тёмных ушей» — края рассеивателя остаются недосвеченными. Подходит для декоративной контурной подсветки, где важна тонкая световая линия, а не заполнение всего экрана.

COB-лента 10 мм

Универсальный стандарт. Заполняет большинство ходовых профилей шириной 12–18 мм. Световое пятно распределяется равномерно, края экрана не теряют яркость. Если сомневаетесь — берите 10 мм, не ошибётесь.

COB-лента 12 мм

Выбор для широких профилей от 20 мм и задач с повышенными требованиями к светопропусканию. Широкая полоса люминофора даёт мягкий, заполняющий свет без намёка на центральную полосу. Минус — повышенное энергопотребление и нагрев. Требует качественного алюминиевого радиатора.

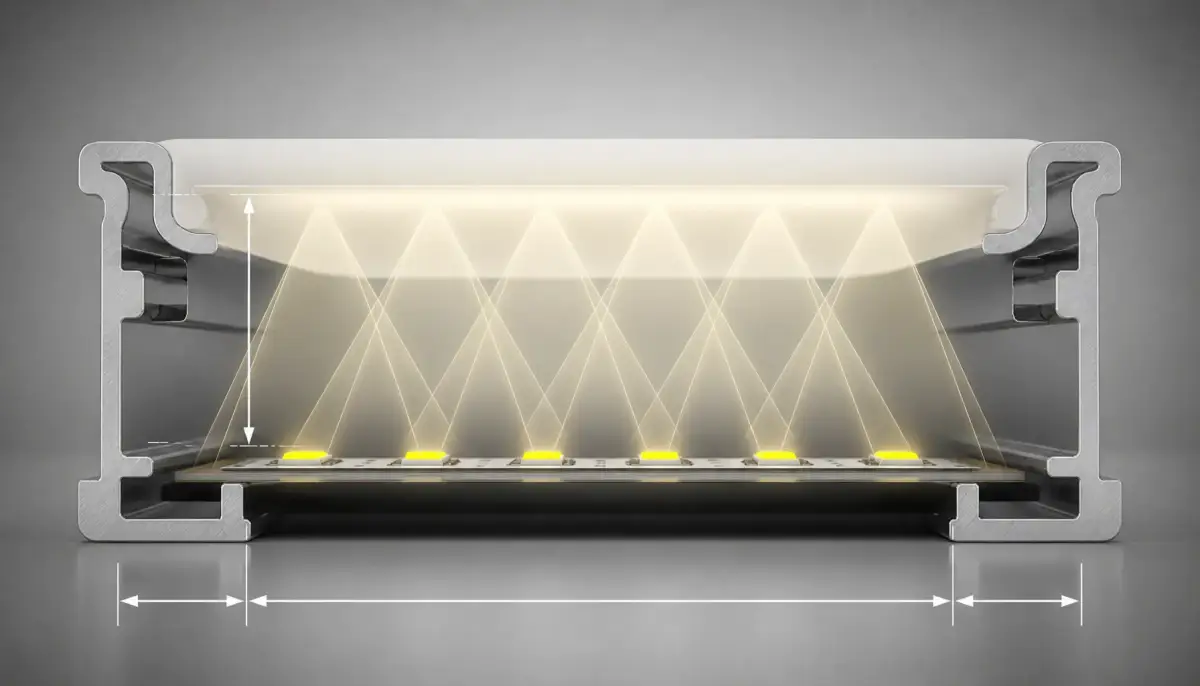

Какое расстояние нужно от ленты до рассеивателя, чтобы точки исчезли

Вопрос, с которого начинается любой грамотный подбор: на каком расстоянии от платы должен стоять матовый экран, чтобы точки исчезли? Ответ зависит от шага чипов и угла свечения. Для COB-ленты угол половинной яркости обычно составляет 160–170 градусов, кристаллы залиты люминофором практически без воздушного зазора, поэтому диаграмма направленности близка к ламбертовской.

На практике минимальное расстояние H определяется простым эмпирическим правилом:

• COB 320 led/m: минимальное расстояние до рассеивателя — 8–10 мм
• COB 480 led/m: минимальное расстояние — 4–6 мм

Это порог, при котором соседние световые конусы пересекаются на уровне 70% яркости и глаз перестаёт различать отдельные точки. Всегда добавляйте 2–3 мм запаса на неидеальность люминофора и допуски профиля. Поэтому для 320 led/m комфортная глубина профиля — от 12 мм, для 480 led/m — от 8 мм.

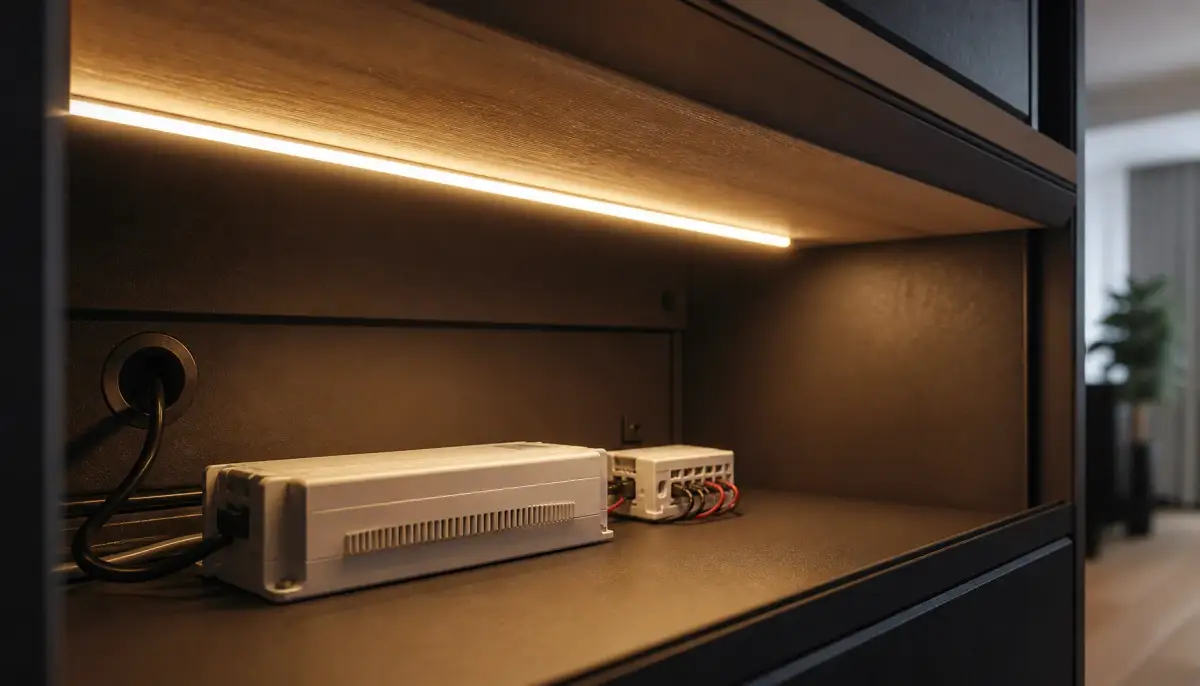

Напряжение, CRI и другие ключевые характеристики

Когда плотность чипов и ширина ленты подобраны, в дело вступают электрические и светотехнические характеристики. Здесь ошибки стоят не равномерности, а работоспособности всей системы.

Напряжение и блок питания

COB-ленты выпускаются на 12В и 24В. Для профилей длиной более 3 метров — только 24В. При 12В на пятиметровом отрезке падение напряжения на токоведущих дорожках достигает 15–20%, конец линии светит тусклее начала. 24В прощает длинные трассы и снижает нагрев проводников.

Блок питания подбирается с запасом 20–25% от суммарной мощности ленты. Если установлено 8 метров COB по 14 Вт/м, итоговая нагрузка — 112 Вт. Ближайший блок — 150 Вт. Запас нужен не для «перестраховки», а чтобы блок не работал на пределе и не перегревался в закрытом щитке.

CRI — индекс цветопередачи

Для жилых интерьеров и коммерческих витрин CRI ниже 90 — приговор. Предметы под светом с CRI 80 выглядят блёклыми, цвета искажаются. Особенно критично для кухонных фартуков, гардеробных, зеркал. COB-лента с CRI 95+ стоит дороже, но разница окупается первым же взглядом заказчика на готовый объект.

Контроллер и мерцание

ШИМ-диммирование с частотой ниже 1000 Гц даёт мерцание, заметное боковым зрением и камерами смартфонов. При выборе контроллера проверяйте частоту ШИМ в характеристиках. Для жилых помещений минимальный порог — 500 Гц, для видеостудий и фотозон — от 2000 Гц.

4 ошибки при монтаже COB-ленты в профиль

Даже идеально подобранная COB-лента может превратиться в проблему, если нарушены правила установки. Вот четыре ошибки, которые стабильно приводят к перегреву, деградации и вызову монтажников по гарантии.

1. Отсутствие термопасты или термоскотча. COB-лента греется всей поверхностью платы. Если просто уложить её в профиль без теплопроводящего слоя, отвод тепла нарушается. Через 3–6 месяцев люминофор деградирует, яркость падает на 20–30%. Алюминиевый профиль — это радиатор, а не просто корпус. Лента должна быть приклеена на теплопроводящий скотч 3M по всей длине.
2. Запас по мощности блока питания «впритык». Блок на 100 Вт при нагрузке 98 Вт работает с КПД ниже паспортного, греется и уходит в защиту. Через год конденсаторы высыхают, начинаются просадки и пульсации. Запас 20% — не рекомендация, а обязательное требование.
3. Низкий CRI в жилых зонах. Лента с CRI 80 в кухонном фартуке даёт зеленоватый оттенок зелени и серый — мясу. Заказчик может не знать термин «индекс цветопередачи», но разницу видит сразу. Переделка стоит дороже, чем изначальный выбор CRI 90+.
4. Игнорирование сечения проводов. На длинных трассах 12В ленты токи достигают 5–6 ампер. Провод 0,5 мм² греется, напряжение падает, конец линии светит тускло. Для трасс длиннее 3 метров — только 24В и сечение питающих проводов от 0,75 мм².

Чек-лист: пошаговый алгоритм подбора

Ниже — выжимка из всего сказанного. Пройдите по пунктам, и выбор COB-ленты для профиля с матовым рассеивателем перестанет быть лотереей.

1. Измерьте глубину профиля от внутренней полки до рассеивателя. Если меньше 10 мм — только 480 led/m. Если 10–15 мм — 320 led/m допустимо, но 480 даст запас по равномерности. Если больше 15 мм — подойдут оба варианта.
2. Измерьте ширину внутренней полки. Подбирайте ленту так, чтобы она занимала 60–70% ширины. Для полки 12 мм — лента 8–10 мм, для полки 18 мм — 10–12 мм.
3. Определите длину линии. До 3 метров — допустимо 12В. Свыше 3 метров — только 24В. Суммируйте мощность, добавьте 20% запаса, выберите блок питания.
4. Проверьте CRI. Для жилых, торговых и выставочных зон — CRI 90+. Для технической подсветки допустим CRI 80.
5. Подберите контроллер. Если нужно диммирование — частота ШИМ от 500 Гц для жилья, от 2000 Гц для видео. Если без диммирования — простой блок питания без контроллера.
6. Проверьте теплопроводящий скотч. Убедитесь, что лента будет приклеена по всей длине на алюминиевую полку профиля.

Часто задаваемые вопросы

Можно ли использовать COB-ленту 320 led/m в тонком мебельном профиле 6 мм?

Технически — да, она войдёт и засветится. Но точки будут видны отчётливо. Матовый рассеиватель на такой дистанции не успевает смешать световые конусы. Результат — зернистая полоса вместо сплошной линии. Для профилей мельче 10 мм однозначно выбирайте 480 led/m.

Какая ширина COB-ленты лучше для стандартного накладного профиля 16 мм?

Оптимальна лента шириной 10 мм. Она заполняет светом всю полку, края рассеивателя не темнеют. 8 мм даст заметные тёмные зоны по бокам, 12 мм — избыточна по мощности и может перегреваться без дополнительного радиатора.

Нужно ли закладывать контроллер, если не планируется диммирование?

Нет. Если задача — просто включить и выключить свет, достаточно качественного блока питания на 24В с запасом по мощности. Контроллер добавляется только когда требуется регулировка яркости или смена цветовой температуры в лентах CCT.

Как проверить, что COB-лента не будет мерцать на видео?

Наведите камеру смартфона на включённую ленту. Если по экрану бегут тёмные полосы — частота ШИМ низкая. Для видеосъёмки ищите контроллеры с частотой от 2000 Гц или ленты с токовым управлением без ШИМ-диммирования.

Остались вопросы по подбору COB-ленты для конкретного профиля? Опишите вашу задачу в комментариях — глубину корпуса, ширину полки и тип объекта. Разберём ваш случай предметно.
