Как получить сплошную световую линию без точек? Рассказываем о выборе COB-ленты: плотность чипов, CRI, расчет блока питания и монтаж в профиль. Руководство для идеальной подсветки.
Что такое COB-лента и почему она не дает точек

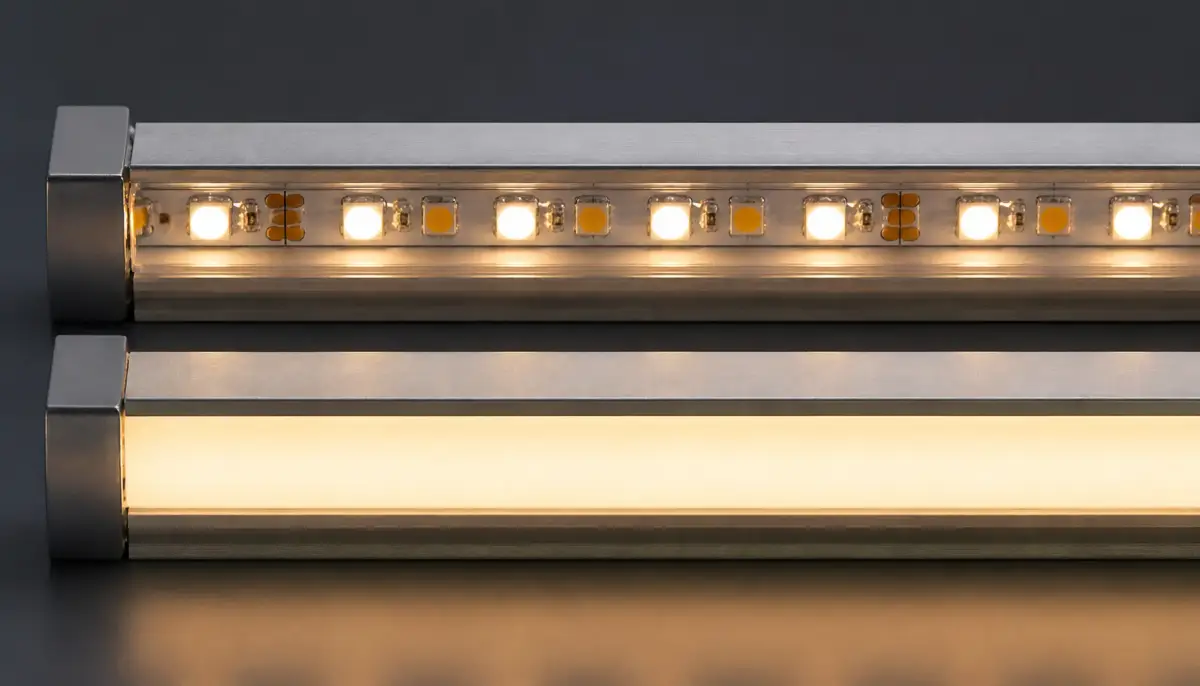

Клиенты часто показывают фотографии кухонь из интерьерных журналов: под навесными шкафами льется ровная световая полоса, без единого разрыва. Пытаются повторить такое обычной SMD-лентой — и получают пунктир из ярких точек. Всё дело в конструкции светодиодов. У классической ленты каждый диод — отдельный корпус, расстояние между ними 8–16 мм. Чтобы добиться сплошной линии, приходится поднимать профиль, ставить плотный матовый рассеиватель и мириться с потерей до 40% яркости.
COB-лента (Chip-on-Board) устроена иначе. Крошечные кристаллы монтируются прямо на гибкую подложку и заливаются сплошным слоем люминофора. На одном метре может размещаться 320, 480 и даже 600 чипов. Глаз перестаёт различать отдельные источники — вы видите непрерывную светящуюся полосу. Именно за это свойство cob lenta стала основным инструментом для бестеневой подсветки в интерьере.
Спрос на COB-ленты с плотностью выше 400 чипов на метр за последние пару лет вырос в разы — именно они позволяют получить световую линию без дополнительных ухищрений. Но высокая плотность — лишь один из параметров, о которых нельзя забывать.
Как выбрать мощность и напряжение
Первое, с чем сталкивается покупатель, — выбор между 12 В и 24 В. Обе версии встречаются, но для cob-ленты для сплошной линии света длиннее двух метров я рекомендую только 24 вольта. Причина проста: падение напряжения на погонный метр у 12-вольтовой ленты вдвое выше. Уже на третьем метре яркость ощутимо снижается, а крайние чипы начинают уходить в желтизну.

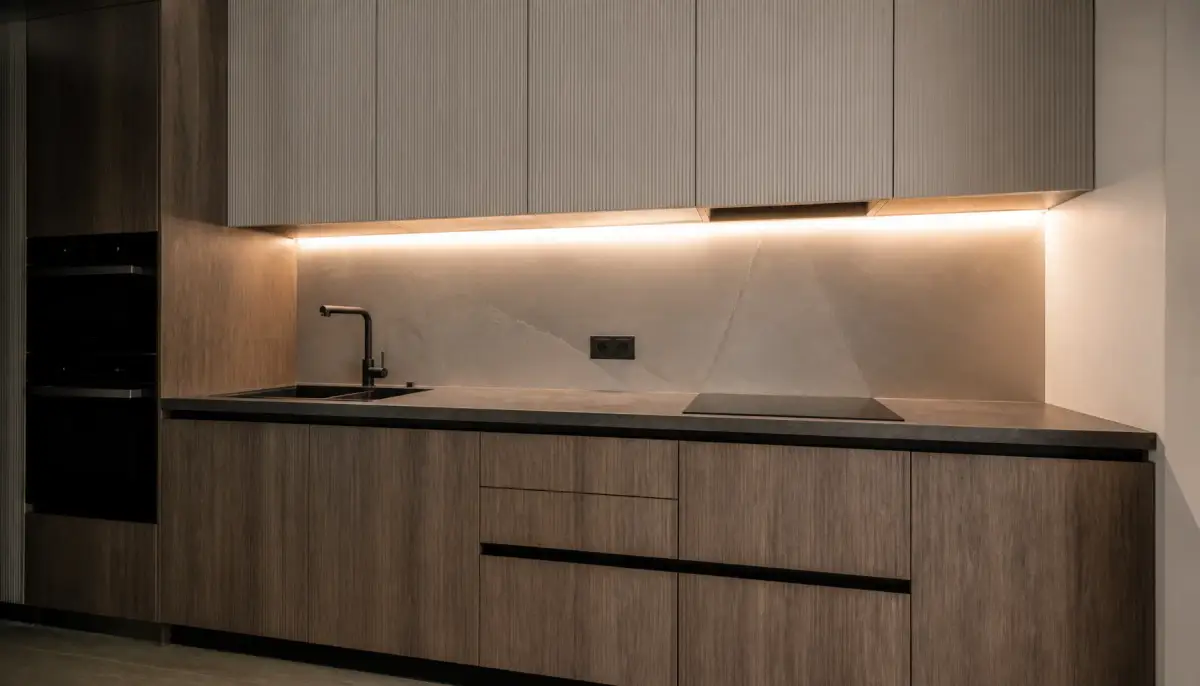

Мощность подбирается под задачу. Для декоративной контурной подсветки хватит 8–10 Вт/м. Рабочее освещение столешницы требует 14–16 Вт/м. Если лента прячется в глубокий профиль с матовым экраном, смело берите 18–20 Вт/м — потери на рассеивателе съедят часть потока.
Практический совет: всегда уточняйте реальную мощность, а не «максимальную». Добросовестные производители указывают номинал при напряжении 24 В. Если видите цифру 20 Вт/м для 12 В — скорее всего, это маркетинговый ход, и после двух метров вы получите тусклую полосу.
| Параметр | 12 В COB | 24 В COB |
|---|---|---|
| Макс. длина без потери яркости | 2–3 м | 5–7 м |
| Падение напряжения на 5 м | до 25% | до 8% |
| Типичная мощность на метр | 8–12 Вт | 10–20 Вт |
| Нагрев на максимальной длине | выше | ниже |
| Совместимость с диммерами | ограничена | широкая |
Почему CRI важен для жилых помещений
Индекс цветопередачи CRI (Ra) показывает, насколько естественно выглядят цвета под светом ленты. Для подсветки рабочей зоны кухни или зеркала в ванной минимальный порог — CRI 90. Всё, что ниже, искажает оттенки продуктов, кожи, тканей. Вы можете не заметить этого сразу, но глаза начнут уставать быстрее.
В недорогих COB-лентах люминофор наносят тонким слоем, экономя на редкоземельных компонентах. Первые полгода такая лента светит ярко, затем спектр смещается в синеву или желтизну. Практика показывает: ленты с CRI 80 теряют до 15% светового потока за первые 2000 часов работы, а цветовая температура уходит на 300–500 К.
«Я всегда закладываю в проект COB-ленту с CRI 95, даже если бюджет поджимает. Разница в цене — 20–30%, но заказчик не вернется через год с претензией, что подсветка «пожелтела». Это вопрос репутации».
Цветовая температура для жилых интерьеров — 2700–3000 К (теплый белый). Для рабочих зон допустим нейтральный 4000 К. Избегайте холодного 6000 К в спальнях и гостиных: он делает пространство неуютным, а на фотографиях дает мертвенный синий отлив.

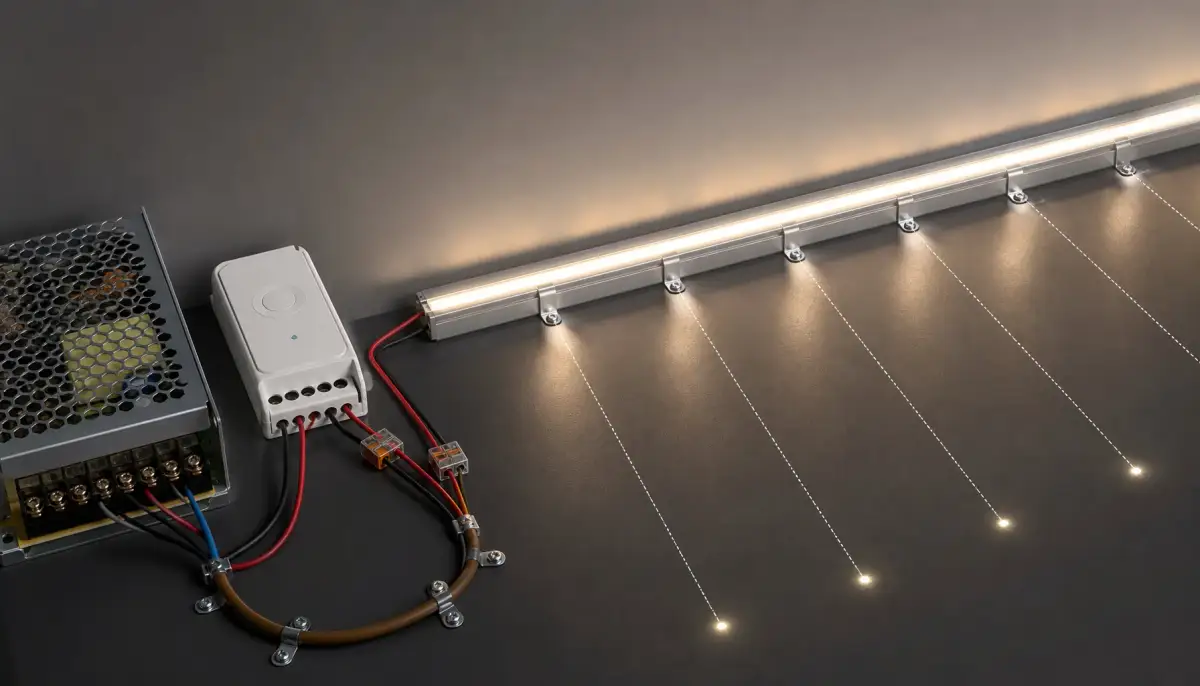

Как рассчитать блок питания, чтобы лента не тускнела
Самая частая ошибка — взять блок питания «впритык» по суммарной мощности. Допустим, у вас 5 метров ленты по 14 Вт/м. Итого 70 Вт. Берёте блок на 80 Вт и считаете, что всё в порядке. Через месяц он перегревается и уходит в защиту или просто сгорает.
Правило: запас по мощности должен составлять минимум 20%. Для 70 Вт нужен блок питания не менее 84 Вт, а лучше — 100 Вт. Второй момент — падение напряжения на длинной линии. На постоянном токе 24 В сопротивление медного кабеля становится критичным уже при длине более 3 метров от блока до ленты.
Формула для расчета сечения кабеля: S = (2 × L × P) / (γ × ΔU × U), где L — длина провода в метрах, P — мощность нагрузки, γ — удельная проводимость меди (57 См/м), ΔU — допустимое падение напряжения (обычно 5%), U — напряжение питания. Для типовой 5-метровой ленты 70 Вт на 24 В при длине кабеля до 4 метров достаточно сечения 0,75 мм². Если кабель длиннее или мощность превышает 100 Вт, лучше взять 1,5 мм² — это исключит просадку яркости на дальнем конце.
Важно: никогда не соединяйте последовательно два 5-метровых отрезка COB-ленты. Максимальная длина одного сегмента — 5 метров для 24 В. Если нужна линия 8 метров, запитывайте два отрезка параллельно от одного мощного блока питания или используйте два отдельных блока.
Выбор профиля: алюминий, пластик, рассеиватель

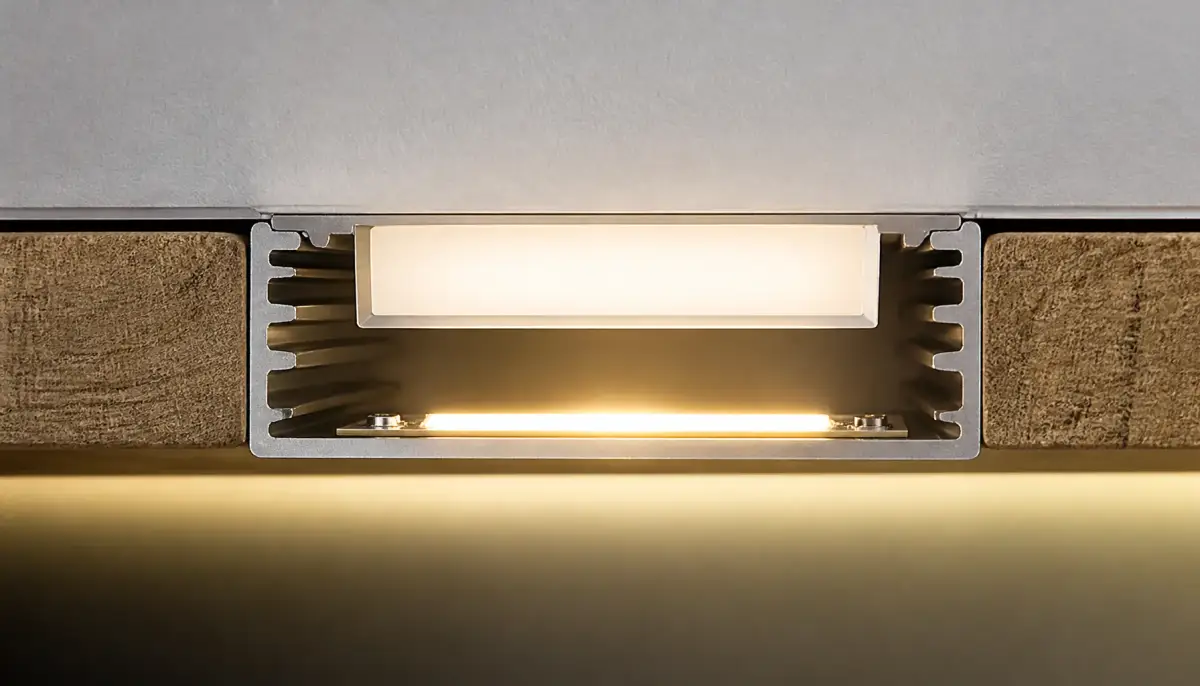

COB-лента способна работать без профиля, но тогда срок службы сокращается вдвое. Гибкая подложка не отводит тепло, чипы перегреваются, люминофор деградирует. Для световой линии с заявленным ресурсом 50 000 часов обязателен алюминиевый профиль — он работает как радиатор.
Пластиковые профили дешевле, но их теплопроводность в сотни раз хуже. Их можно использовать только для коротких отрезков (до 1 метра) с мощностью не более 8 Вт/м. В остальных случаях — только алюминий.
Тип рассеивателя влияет на итоговую картинку. Прозрачный экран сохраняет максимум яркости, но может выдать видимую полосу чипов, если лента уложена неровно. Матовый экран скрадывает 15–25% света, зато дает идеально ровное свечение. Полупрозрачный (opal) — компромисс для мощных лент 18–20 Вт/м.
По опыту, 60% рекламаций на неравномерность свечения связаны с отказом от профиля или использованием силиконовой трубки вместо жесткого рассеивателя. Силикон желтеет за год, собирает пыль и не обеспечивает прямолинейной укладки ленты.
Монтаж без ошибок
Перед монтажом обязательно обезжирьте поверхность профиля. Лента на дешевом скотче через полгода отклеится, если основание было пыльным или жирным. Лучше использовать термостойкий двухсторонний скотч или дополнительно зафиксировать ленту пластиковыми клипсами.
Резка COB-ленты — еще один важный момент. В отличие от SMD, где контактные площадки хорошо видны, у cob lenta разметка часто нанесена тонкими линиями. Режьте только по обозначенным меткам, обычно кратность резки составляет 25 или 50 мм. Случайный разрез между чипами выводит из строя весь сегмент.
- Всегда проверяйте полярность перед пайкой или подключением коннекторов.
- Используйте канифоль или нейтральный флюс — кислотный со временем разъедает медные дорожки.
- Не изгибайте ленту под острым углом в плоскости, перпендикулярной чипам — нарушите контакт кристаллов с подложкой.
- При скрытой подсветке потолка оставляйте зазор 3–5 см между лентой и отражающей поверхностью, иначе получите яркую полосу вместо мягкого отраженного света.
- Если планируете управлять яркостью, убедитесь, что контроллер поддерживает ШИМ-диммирование с частотой не менее 500 Гц — это исключит мерцание, заметное глазу.
Чеклист: 7 шагов к идеальной световой линии
Ниже — алгоритм, который я использую при подборе компонентов для объектов любой сложности. Пройдите по пунктам, и вероятность ошибки снизится до нуля.
- Определите задачу: декоративная подсветка или рабочее освещение? От этого зависит требуемая мощность.
- Выберите напряжение: для линий длиннее 2 метров — только 24 В.
- Проверьте CRI: минимум 90 для жилых зон, 95 для зон с высокими требованиями к цветопередаче.
- Рассчитайте блок питания: суммарная мощность ленты + 20% запаса. Убедитесь, что блок стоит в вентилируемом месте.
- Подберите сечение кабеля: для 5-метровой линии 70 Вт — не ниже 0,75 мм² при длине провода до 5 м, иначе 1,5 мм².
- Купите алюминиевый профиль: с матовым рассеивателем для жилых помещений, с прозрачным — для технических.
- Соблюдайте кратность резки и полярность: перед включением проверьте всю цепь мультиметром. Если есть контроллер, настройте его до подачи питания на ленту.
Часто задаваемые вопросы
Можно ли резать COB-ленту в любом месте?
Нет, только по нанесенным меткам. Обычно это отрезки 2,5 или 5 см. При нарушении кратности резки сегмент перестает работать.
Какой профиль лучше для подсветки потолка?
Для скрытой подсветки за карнизом профиль не обязателен, но алюминиевая полоса с бортиком упрощает крепление и отводит тепло. Рассеиватель не нужен, если лента направлена в потолок и свет отражается.
Почему моя COB-лента светит тускло в конце 5-метрового отрезка?
Причина — падение напряжения. Проверьте сечение питающего кабеля и мощность блока питания. Возможно, вы подключили ленту последовательно или использовали 12-вольтовую версию на длине более 3 метров.
Выбор cob-ленты для сплошной линии света — это не магия, а учет нескольких четких параметров. Правильное напряжение, запас по мощности, качественный профиль и аккуратный монтаж дают результат, который не стыдно показать даже самому требовательному дизайнеру. Если остались вопросы по вашему конкретному проекту — задавайте в комментариях, разберем вместе.
