DALI 2.0 или 0-10 В? Сравниваем протоколы управления офисным освещением: глубина диммирования, адресность, интеграция с BMS и реальная стоимость владения в 2026 году.
Как работает аналоговое диммирование 0-10 В

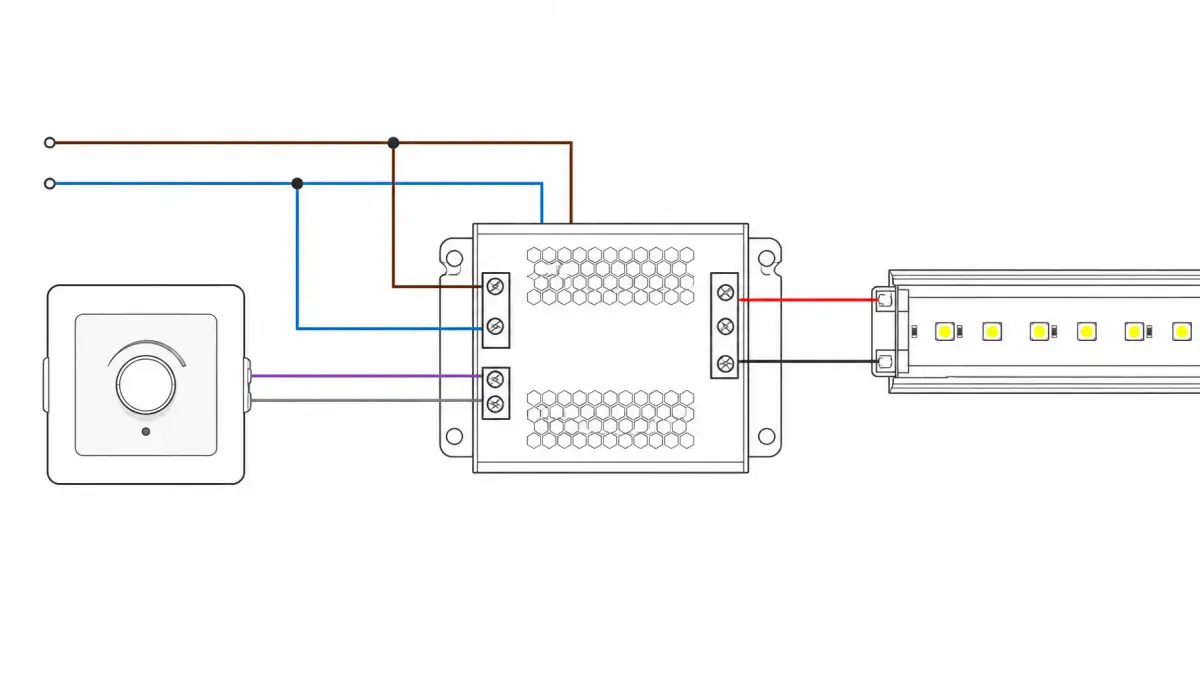

Протокол 0-10 В пришёл в светодиодное освещение из эпохи люминесцентных ламп и до сих пор остаётся самым массовым решением для простых офисов. Схема элементарная: управляющий сигнал напряжением от 0 до 10 вольт передаётся по отдельной паре проводов от диммера или контроллера к драйверу светильника. Чем выше напряжение, тем ярче свет.
По сути это аналоговый однонаправленный канал. Драйвер только принимает команду и ничего не сообщает обратно — ни о своём состоянии, ни о неисправности. Для полного включения и выключения часто добавляют релейный канал, потому что при нуле вольт драйвер не обязан полностью отключаться и может оставаться в дежурном режиме с минимальным током.
Главное преимущество 0-10 В — низкий порог входа. Монтажник без специальной подготовки соберёт схему: две силовые жилы и две слаботочные. Даже если перепутать полярность управляющего сигнала, оборудование не выйдет из строя, хотя светильник может отреагировать некорректно.
Ограничения у аналогового сигнала тоже есть. Он чувствителен к наводкам от силовых кабелей, особенно на длинных трассах. Сечение контрольного провода и качество соединений напрямую влияют на точность. На практике не раз встречался случай, когда последний светильник в линии светил заметно тусклее первого: падение напряжения на тонком кабеле искажало управляющий уровень.
Чем DALI 2.0 отличается от первой версии
DALI (Digital Addressable Lighting Interface) — полностью цифровой протокол, описанный в стандарте IEC 62386. Сертификацией совместимости занимается альянс DALI Alliance. В отличие от 0-10 В, здесь по двухпроводной шине передаются пакетные команды, а полярность подключения не важна. Каждый светильник получает уникальный короткий адрес, поэтому управлять можно отдельными устройствами или группами без дополнительной силовой коммутации.
Версия DALI 2.0 (часто пишут DALI-2) сделала упор на межвендорную совместимость. Введена обязательная сертификация устройств, добавлены устройства ввода — датчики, кнопки — и контроллеры приложений. Как формулирует DALI Alliance, «DALI-2 focused on interoperability of products from different vendors, and the DALI-2 certification program confirms compatibility of products with the relevant specifications». Говоря проще, драйвер одного производителя гарантированно заработает с сертифицированным датчиком другого.
Второе важное отличие — обратная связь. Драйвер DALI 2.0 умеет сообщать контроллеру текущий уровень яркости, коды ошибок, а при поддержке расширенных функций — потребляемую мощность и наработку. Это превращает освещение в часть системы эксплуатационного мониторинга.
Точность и глубина диммирования
Для офисного потолочного света критичны два параметра: плавность изменения яркости и минимальный уровень без мерцания. Здесь разница между протоколами становится принципиальной.
Сигнал 0-10 В непрерывный по своей природе, но реальная глубина диммирования упирается в драйвер. Бюджетные модели уверенно работают в диапазоне 10–100 %, а ниже 10 % либо гаснут, либо начинают мерцать из-за нестабильности выходного тока. Точность установки уровня плавает: шаг диммирования не нормирован и зависит от ЦАП контроллера и помех на линии.
DALI 2.0 оперирует логарифмической шкалой яркости: 254 уровня в диапазоне от 0,1 % до 100 %, плюс значение «0» для выключения. Минимальный уровень у качественных драйверов достигает 0,1 % — это важно для дежурного освещения и плавного старта по утрам. Цифровая природа исключает дрейф: команда «уровень 85» выполнится одинаково на первом и на шестьдесят четвёртом светильнике.
Задержка отклика DALI 2.0 — до 100 мс на передачу команды, но для офисных сценариев это незаметно. У 0-10 В отклик мгновенный, однако на длинной линии ёмкость кабеля сглаживает фронты, и реакция может стать вялой.
На практике: если в переговорной нужна плавная регулировка от 100 % до 1 % для презентаций — однозначно DALI 2.0. Если достаточно трёх-четырёх фиксированных уровней «ярко/средне/тускло» — 0-10 В справляется без переплат.
Масштабируемость и адресное управление
Типовой этаж офиса — это десятки, а то и сотни светильников, разбитых на зоны. С 0-10 В каждая зона требует отдельного контроллера и своей пары управляющих проводов. Хотите независимо регулировать четыре ряда у окна и два ряда в глубине — тянете шесть пар и ставите многоканальный диммер. Любое последующее переразбиение зон приведёт к физической перекоммутации в щите или за потолком.

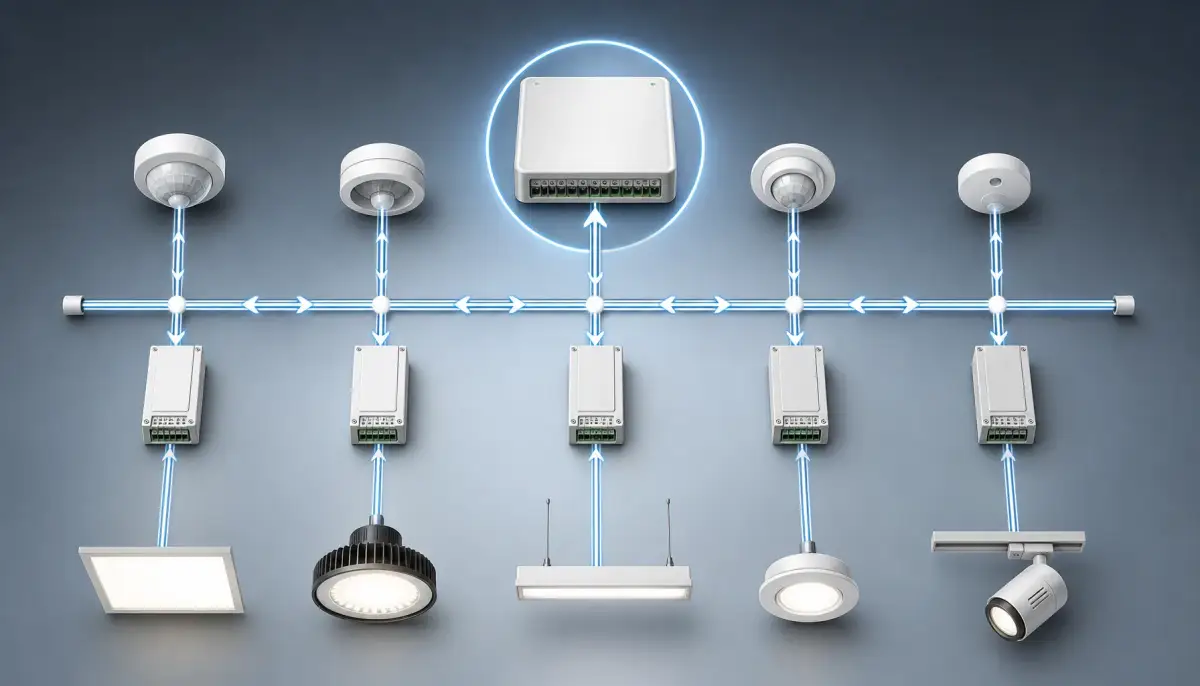

DALI 2.0 адресует до 64 устройств на одной шине, а логические группы настраиваются программно. Светильники подключаются параллельно на одну витую пару, вы можете объединить их в 16 групп и 16 сцен, не трогая проводку. Добавить датчик присутствия или переопределить сцену «совещание» можно через конфигуратор, без вызова монтажников.
Масштабирование тоже проще: дополнительные светильники «вешаются» на существующую шину, если не превышены лимиты по питанию и количеству устройств. При расширении офиса это экономит часы работы и метры кабеля.
Интеграция с BMS и Modbus
Современный офис редко обходится без системы диспетчеризации. Заказчик хочет видеть на единой панели климат, освещение и энергопотребление. Здесь DALI 2.0 выигрывает полностью.
Шлюзы DALI в BMS передают не только команды, но и телеметрию: текущий уровень, состояние драйвера, аварии. Интеграция с верхним уровнем идёт через открытые протоколы — Modbus RTU/TCP, BACnet или KNX. В одном из проектов мы связали DALI-шину с контроллером автоматизации через Modbus-шлюз, и заказчик получал уведомления о перегоревших светильниках раньше, чем их замечали сотрудники.
С 0-10 В обратной связи нет в принципе. Можно подать аналоговый сигнал с выхода контроллера, но это однонаправленное управление. Чтобы собирать данные о потреблении, придётся ставить отдельные счётчики или использовать драйверы с дополнительными интерфейсами — и ценовое преимущество сходит на нет.
Когда мы проектировали офис на 200 рабочих мест, выбрали DALI 2.0 не ради цифрового протокола как такового, а потому что заказчик уже через год планировал перепланировку и хотел менять зоны освещения без перекладки кабеля. С 0-10 В это невозможно. А интеграция с BMS по Modbus позволила включить освещение в общие сценарии энергосбережения.
Бюджет: драйверы, проводка и монтаж
Стоимость — первый аргумент в пользу 0-10 В. Светодиодный драйвер с 0-10 В диммированием в среднем на 20–40 % дешевле DALI-аналога той же мощности. Для управления берут простой кабель — экранированную витую пару или даже обычный сигнальный провод, а монтаж не требует специальных знаний.
Однако при оценке совокупной стоимости владения картина меняется. В таблице ниже — ключевые факторы бюджета для офиса на 60 светильников.
| Параметр | 0-10 В | DALI 2.0 |
|---|---|---|
| Цена драйвера (усреднённая) | Ниже на 20–40 % | Выше, но разрыв сокращается |
| Топология и кабель | Звезда, отдельная пара на зону | Шина, свободная топология |
| Макс. устройств на линию | Обычно 10–20 (зависит от контроллера) | До 64 на шину |
| Адресация | Нет | Индивидуальная, групповая, широковещательная |
| Обратная связь | Нет | Есть (состояние, энергопотребление, ошибки) |
| Стоимость пусконаладки | Минимальная | Требуется конфигуратор и обученный специалист |
При трёх-четырёх зонах управления разница в стоимости кабеля и щитового оборудования может нивелировать дешевизну 0-10 В драйверов. Плюс DALI 2.0 экономит на будущих изменениях: перенастройка зон не требует выезда бригады.
Типичные ошибки при монтаже
На основе проектов, которые приходилось реанимировать, выделю несколько системных ошибок.
- Использование неэкранированного кабеля для 0-10 В на длинных участках. Управляющий сигнал «собирает» наводки от силовой проводки, и светильники начинают жить своей жизнью. Особенно критично в фальшпотолках, где кабели лежат вперемешку.
- Подключение более 20 драйверов на один выход 0-10 В контроллера. Производители указывают максимальный ток стока, и превышение ведёт к нестабильности или выходу контроллера из строя.
- Отсутствие отдельного релейного отключения. Многие думают, что 0 В — это «выключено», но драйвер может продолжать потреблять энергию и даже слабо светиться. Всегда добавляйте релейный канал для полного обесточивания.
- Игнорирование требований к длине и сечению шины DALI. Хотя протокол цифровой, падение напряжения питания шины (обычно 16 В) на тонком кабеле приводит к отказу дальних устройств. Максимальная длина — 300 метров при сечении 1,5 мм², и это нужно проверять расчётом.
- Смешивание устройств DALI 1.0 и DALI 2.0 без проверки совместимости. Сертификация DALI 2.0 гарантирует работу с другими сертифицированными продуктами, но старые устройства могут конфликтовать, особенно в части расширенных команд.
Совет: если бюджет ограничен, а в будущем планируется модернизация до DALI 2.0, закладывайте кабель 5×1,5 мм² на светильник. Две жилы под силовую фазу, две под 0-10 В, одну резервную. При переходе на DALI резервная пара станет шиной данных без замены кабеля.
Практический чек-лист выбора
Чтобы не ошибиться с выбором, ответьте на пять вопросов. Если большинство ответов «да» в левой части — подойдёт 0-10 В, если в правой — DALI 2.0.
- Число зон управления не превышает трёх и не будет меняться? (0-10 В) / Планируется гибкое перезонирование в будущем? (DALI 2.0)
- Достаточно трёх-четырёх ступеней яркости? (0-10 В) / Нужна плавная регулировка с глубиной ниже 1 %? (DALI 2.0)
- Интеграция с BMS не требуется или ограничивается сухими контактами? (0-10 В) / Необходима телеметрия и сценарии энергосбережения по Modbus/BACnet? (DALI 2.0)
- Бюджет жёстко фиксирован и важна минимальная цена драйвера? (0-10 В) / Приоритетна низкая стоимость владения на 5–7 лет? (DALI 2.0)
- Монтаж выполняет бригада без опыта цифровых шин? (0-10 В) / Есть возможность привлечь специалиста по пусконаладке? (DALI 2.0)
FAQ: короткие ответы на частые вопросы
Можно ли использовать DALI 2.0 драйвер с выключателем 0-10 В?
Нет. DALI 2.0 — цифровой протокол, он требует контроллера, который отправляет команды по шине. Аналоговый сигнал 0-10 В драйвер DALI не воспринимает. Существуют гибридные драйверы с поддержкой обоих протоколов, но они дороже и встречаются редко.
Какой минимальный шаг диммирования у DALI 2.0?
Шкала содержит 254 уровня, что даёт шаг около 0,4 %. Но реальный шаг диммирования ограничен драйвером: качественные модели отрабатывают каждый уровень, бюджетные могут склеивать соседние значения на малой яркости. Проверяйте спецификацию на параметр «диммирование 0,1 %».
Нужна ли экранированная витая пара для DALI 2.0?
Стандарт допускает обычный неэкранированный кабель, но экран повышает помехоустойчивость при параллельной прокладке с силовыми линиями. В офисах обычно используют стандартную витую пару 2×1,5 мм² без экрана, и проблем не возникает при соблюдении дистанции до силовых кабелей.
Что дешевле в эксплуатации: 0-10 В или DALI 2.0?
Если офис статичен и зоны не меняются годами, 0-10 В дешевле в монтаже и оборудовании. Но как только появляется потребность в переконфигурации или мониторинге, DALI 2.0 окупается за счёт снижения затрат на выезды специалистов и электроэнергию благодаря сценариям с датчиками присутствия и освещённости.
Выводы
Выбор между 0-10 В и DALI 2.0 — это не спор «аналог против цифры», а вопрос соответствия задачам конкретного офиса. Для коридора, санузла или небольшого кабинета с парой светильников и одним выключателем 0-10 В остаётся рациональным решением без лишних затрат.
Для офиса открытой планировки, где перестановка мебели и переразбивка зон происходят регулярно, где нужны сценарии освещения и отчётность по энергопотреблению, DALI 2.0 — не роскошь, а инструмент экономии на горизонте эксплуатации. Инвестиция в цифровую шину окупается гибкостью, которую аналоговый протокол не даёт.
В проектах, начатых на 0-10 В, через два-три года часто мигрировали на DALI именно из-за невозможности адаптироваться к изменениям без демонтажа. Поэтому главный совет: закладывайте в бюджет не только стоимость оборудования, но и стоимость будущих изменений. Если остались сомнения — обсудим в комментариях.
