Трехфазный шинопровод: когда он нужен и как подобрать систему

Выбираете трековое освещение и не уверены, нужна ли трёхфазная система? Разбираем, когда трёхфазный шинопровод действительно выгоднее кабеля, как не ошибиться с мощностью, длиной и светильниками, и даём готовый алгоритм подбора.

Что такое трёхфазный шинопровод

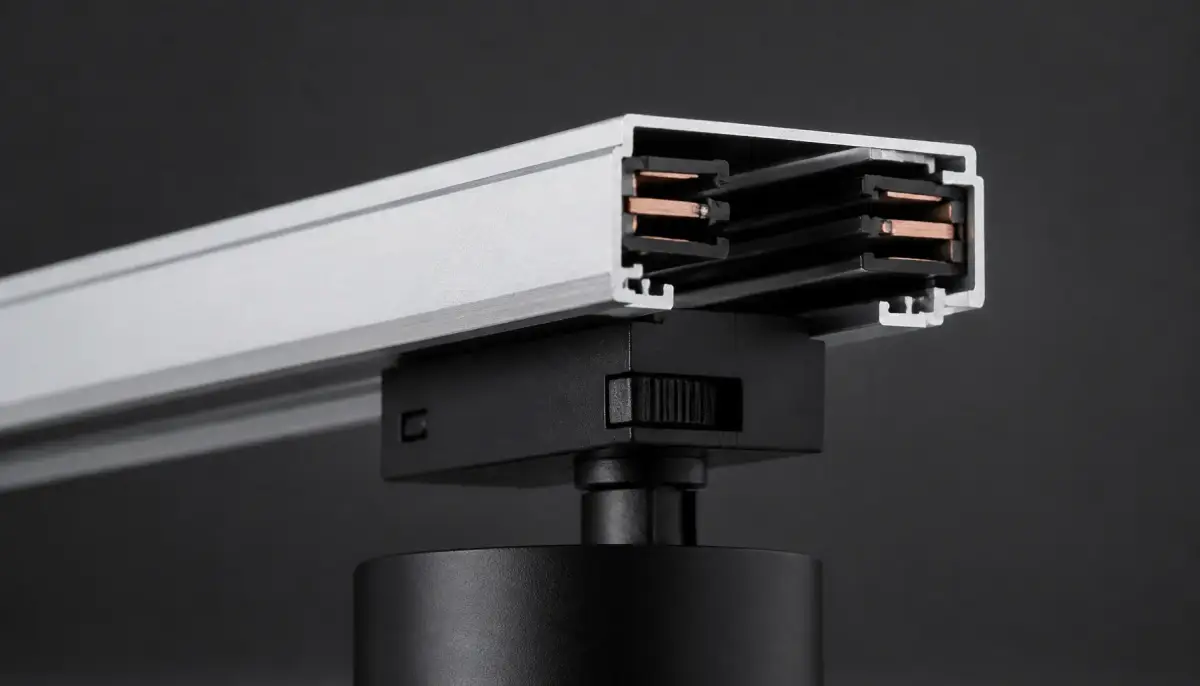

Трёхфазный шинопровод — это алюминиевый или медный профиль, внутри которого проложены три токоведущие шины и один нулевой проводник. По сути, это рельсовая система распределения питания, куда можно в любом месте вставить трековый светильник, просто повернув адаптер. Три фазы позволяют управлять тремя группами светильников независимо друг от друга, даже если все они сидят на одном треке.

В отличие от однофазной системы, где все светильники включаются одновременно от одного выключателя, трёхфазный шинопровод даёт три независимых канала. Это значит, что на одном погонном метре трека можно одновременно повесить три типа светильников и включать их по отдельности: например, общий свет, акцентный свет и дежурную подсветку. На практике это заменяет три отдельные кабельные линии, но без штробления стен и горы проводов в коробах.

Шинопровод или кабель: когда трек оправдывает затраты

Самый частый вопрос, который я слышу от заказчиков: «Почему трековая система дороже, чем просто повесить светильники на провода?» Давайте сравним честно, без маркетинга.

Как видите, шинопровод проигрывает только в начальной цене. Но если вы планируете часто менять расстановку мебели или экспозицию, кабельная разводка превращается в бесконечный ремонт. Именно поэтому магазины одежды, выставочные залы и офисы open space практически полностью перешли на трековые системы.

«За 12 лет проектирования освещения я вывел для себя порог: если в помещении больше 10 светоточек на одной линии и есть вероятность перепланировки — трёхфазный шинопровод окупается уже на втором изменении расстановки. Один выезд электрика со штроблением стоит дороже, чем разница в цене метра трека».

Как выбрать трёхфазный трек: мощность, длина, фазы

Подбор начинается не с дизайна, а с расчёта нагрузки. Сначала смотрим на суммарную мощность всех светильников, которые будут висеть на одном треке.

• Максимальный ток шинопровода. Стандартный трёхфазный трек рассчитан на 16 А на фазу, то есть около 3,5 кВт на каждую из трёх линий. Но это теоретический потолок. На практике я рекомендую закладывать запас 20–25 %, чтобы не греть шины.
• Суммарная мощность. Сложите ватты всех светильников на одной фазе. Если на одну фазу планируете повесить десять трековых светильников по 30 Вт, получится 300 Вт — далеко до предела. Проблемы начинаются, когда на одну фазу вешают мощные направленные прожекторы по 50–70 Вт в большом количестве.
• Длина трассы. При длине трека более 10–12 метров на одной питающей линии напряжение на дальнем конце может заметно упасть, и светильники станут светить тусклее. В этом случае лучше запитать шинопровод с двух сторон или разбить на две независимые секции.

Питание на трек подаётся через коннектор или торцевой ввод. Здесь важно не перепутать фазы: если перепутаете L1 и L2, светильники на разных фазах будут включаться не так, как вы задумали. Поэтому на всех элементах шинопровода есть маркировка.

Подбираем трековые светильники

Когда трек выбран, переходим к светильникам. Вот три параметра, которые определяют, получите ли вы акцентный свет или просто «светит и ладно».

1. Угол рассеивания. Для акцентного освещения картины или витрины нужен узкий луч — 15–24°. Для подсветки рабочей зоны кухни — 30–40°. Для общего заливающего света — 60° и шире. Универсальный вариант — светильники с поворотным механизмом и сменными линзами, позволяющими менять угол рассеивания на месте.
2. Мощность и световой поток. Не гонитесь за ваттами, смотрите на люмены. Для акцента в магазине достаточно 700–900 лм, для жилой комнаты — 400–600 лм с одного светильника. Слишком мощные трековые светильники дают слепящий эффект, если луч направлен в глаза.
3. Тип монтажа. Трековые светильники бывают накладные (адаптер вставляется в трек снизу), подвесные (на тросике) и встраиваемые в сам шинопровод. Для низких потолков в квартире лучше брать накладные, для высоких — подвесные, чтобы приблизить свет к рабочей поверхности.

Где применять: квартира, магазин, акцентный свет

Трёхфазный шинопровод универсален, но в каждой среде свои нюансы.

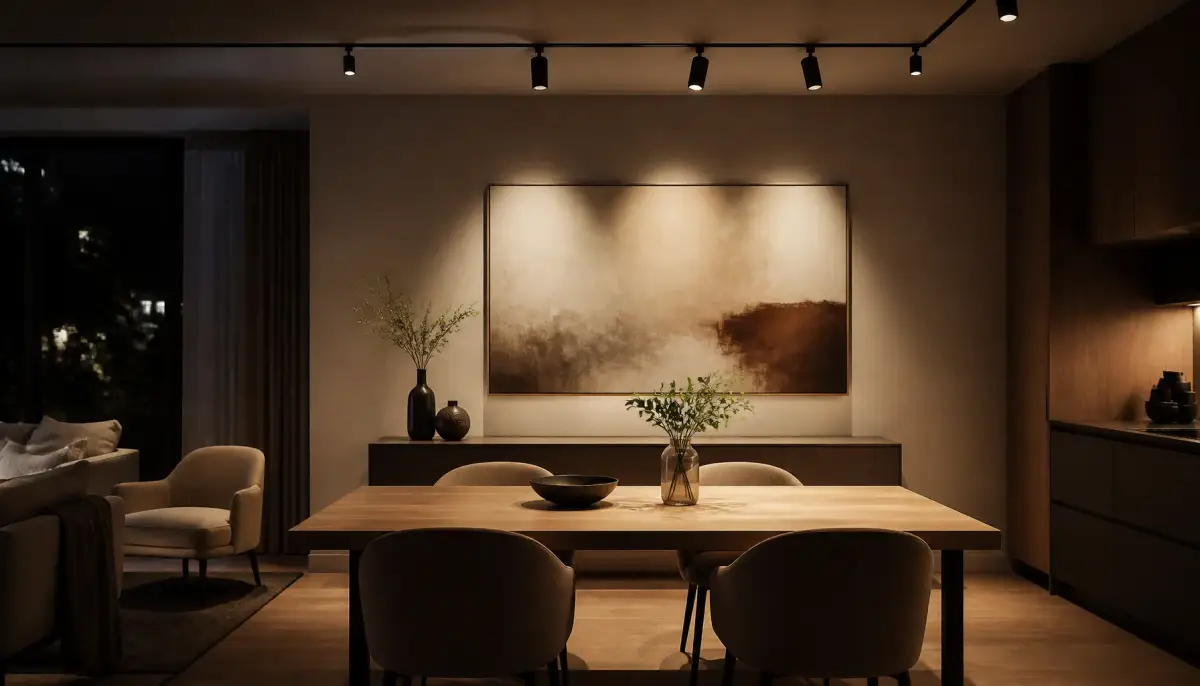

Квартира. Чаще всего трек заказывают для гостиной или кухни-столовой. Одна фаза — общий свет, вторая — над обеденным столом, третья — подсветка декора или картин. В прихожей трек позволяет направить свет на зеркало и шкаф, не сверля стены под каждый светильник. Главная ошибка в квартире — брать слишком громоздкий профиль. Для жилых помещений с потолками 2,5–2,7 м подойдёт компактный шинопровод высотой 15–20 мм, который не «давит» визуально.

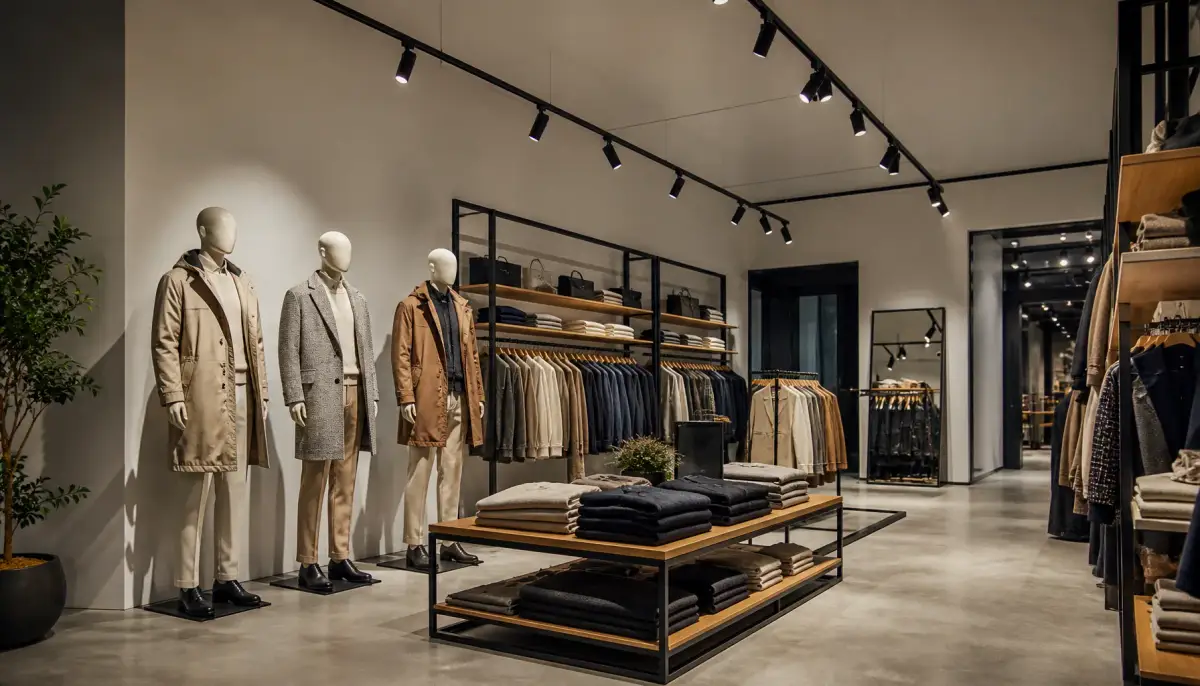

Магазин. Здесь трёхфазная система раскрывается полностью. Акцентный свет на витрины и манекены, заливающий свет на стеллажи, дежурный свет в проходах — всё управляется с одного трека. Часто используют токопроводящие шинопроводы с возможностью подключения дополнительного оборудования: датчиков движения, диммеров. Это позволяет экономить электроэнергию в нерабочее время.

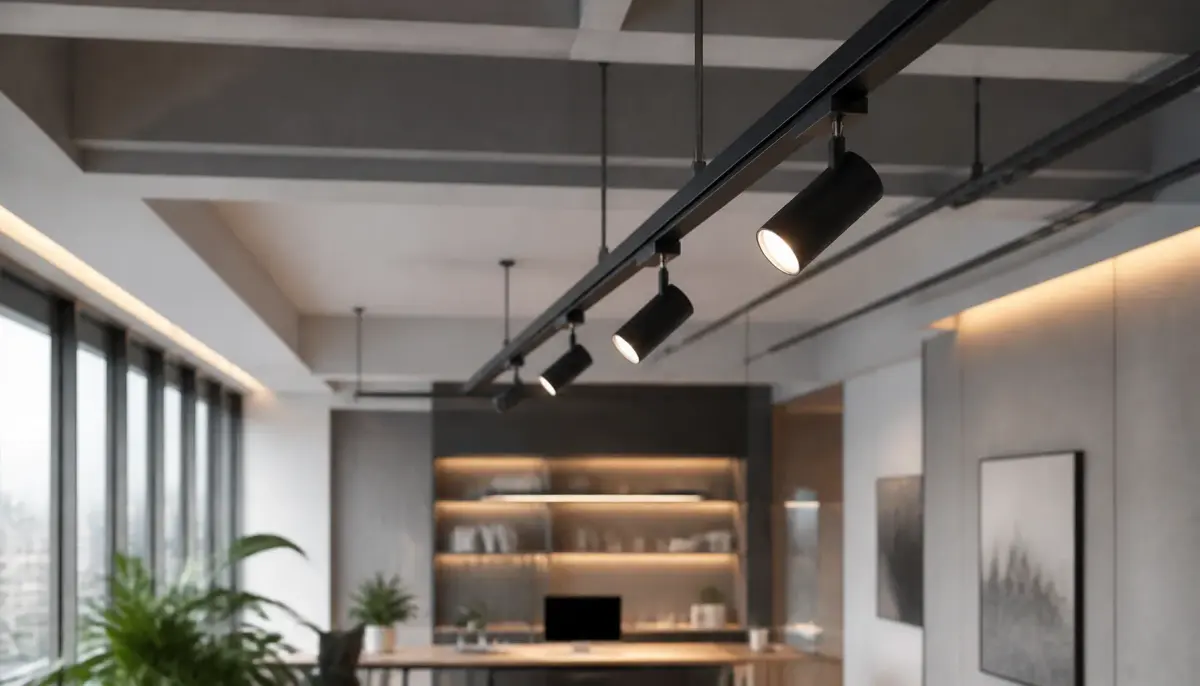

Офис и коворкинг. Трек даёт возможность зонировать пространство без перегородок: над переговорной — яркий направленный свет, над лаунж-зоной — мягкий рассеянный. При переезде система демонтируется и перевозится на новое место, что для арендаторов критично.

Типовые ошибки при монтаже

На основе сотен осмотренных объектов могу выделить пять фатальных промахов, которые сводят на нет все преимущества системы.

• Неправильный расчёт нагрузки. Вешают на одну фазу 20 светильников по 50 Вт, получается 1000 Вт. Вроде в пределах 3,5 кВт, но при старте светодиодных драйверов возникают пусковые токи, и адаптеры начинают греться. Через полгода контакты подгорают, свет моргает.
• Питание с одного конца длинной трассы. При 15 метрах и нагрузке в 2 кВт на дальнем конце напряжение может просесть на несколько процентов, светильники светят тусклее, а драйверы быстрее выходят из строя. Решение: заводить питание в середину линии или с двух сторон.
• Игнорирование заземления. Алюминиевый корпус трека должен быть заземлён. Если в квартире старая двухпроводная сеть, это повод задуматься о безопасности всей системы.
• Использование несовместимых адаптеров. У каждого производителя свой стандарт паза. Адаптер от одного бренда может физически не войти в трек другого или болтаться. Перед покупкой обязательно проверяйте совместимость.
• Монтаж без компенсационных зазоров. Алюминиевый профиль при нагреве расширяется. Если стянуть соединители жёстко встык на длинной трассе, через год трек поведёт дугой.

Пошаговый алгоритм подбора системы

Чтобы вы не запутались в характеристиках, я составил чек-лист. Пройдите по нему перед покупкой — сэкономите время и нервы.

1. Нарисуйте план помещения с расстановкой мебели и зонами, которые нужно осветить.
2. Определите, сколько независимых групп света вам нужно. Если больше одной — берите трёхфазный шинопровод.
3. Посчитайте количество светильников на каждой группе и их суммарную мощность. Убедитесь, что на фазу приходится не более 2,5 кВт с запасом.
4. Измерьте общую длину трассы. При длине свыше 10 метров запланируйте подвод питания с двух концов или от середины.
5. Выберите тип монтажа трека: накладной на потолок, подвесной на тросах или встраиваемый в гипсокартон. От этого зависит тип крепежа.
6. Подберите трековые светильники с нужным углом рассеивания и световым потоком. Для акцентов — узкий луч, для фона — широкий.
7. Проверьте совместимость адаптеров светильников и шинопровода. Лучше покупать всё у одного производителя.
8. Закажите соединители: прямые, угловые, гибкие — в зависимости от геометрии трассы. Добавьте 15 % к расчётному количеству.
9. Предусмотрите способ управления: обычные выключатели на каждую фазу или диммируемые драйверы с пультом.
10. После монтажа обязательно проверьте заземление корпуса трека и надёжность всех контактных соединений.

Часто задаваемые вопросы

Можно ли подключить трёхфазный шинопровод к обычной однофазной сети 220 В?
Да, именно так он и работает. Три фазы внутри трека — это три независимые линии, которые подключаются к трём разным выключателям от одной фазы 220 В. Никакого трёхфазного ввода не требуется.

Что делать, если нужно добавить светильник позже?
Просто докупите адаптер и светильник, вставьте в свободное место на треке. Никаких дополнительных проводов тянуть не нужно. Единственное условие — не превышать максимальную нагрузку на фазу.

Подходит ли трёхфазный трек для натяжных потолков?
Да, но только с закладными платформами. Трек крепится к базовому потолку сквозь полотно через специальные уплотнительные кольца. Монтаж должен выполняться до установки натяжного потолка, иначе доступ к крепежу будет невозможен.

Выводы

Трёхфазный шинопровод — не универсальное решение для каждого объекта, но там, где нужна гибкость, зонирование света и возможность быстрой перестановки, он вне конкуренции. Правильный подбор начинается с расчёта нагрузки и длины трассы, продолжается выбором светильников с подходящим углом рассеивания и заканчивается грамотным монтажом с запасом по питанию и крепежу.

Если остались сомнения или хотите обсудить конкретный проект — задавайте вопросы в комментариях. Разберём вашу ситуацию вместе.
