Раздражающий высокочастотный писк из системного блока — не повод для паники, но сигнал к диагностике. Разбираем реальные причины шума импульсного БП: от магнитострикции дросселей до ошибок заземления, и даем проверенные методы устранения.
Откуда берется звук в блоке питания
Любой импульсный блок питания работает на частотах от 20 кГц до нескольких сотен килогерц. В идеале эти колебания остаются в электрической цепи, но на практике часть энергии переходит в механические вибрации. Именно они воспринимаются ухом как писк, гул или стрекот. Ключевой виновник — магнитострикция: сердечник дросселя или трансформатора незначительно сжимается и расширяется с частотой тока, заставляя вибрировать обмотки и корпус компонента.
Второй фактор — пульсации тока. Если сглаживающие конденсаторы частично потеряли емкость, в цепи появляются высокочастотные броски, которые усиливают вибрацию дросселей. По данным сервисных центров, около 65% случаев высокочастотного шума БП связаны именно с магнитострикцией и сопутствующими пульсациями. Оставшиеся 35% приходятся на механические резонансы корпуса, дефекты вентилятора и проблемы с заземлением.
По стандарту IEC 60950-1 слышимый шум блока питания не должен превышать 32 дБ на расстоянии 1 метра в офисной среде. Если ваш БП отчетливо выделяется на фоне остального оборудования — диагностика обязательна. Игнорирование звука может привести к прогрессирующему разрушению изоляции обмоток и, как следствие, к короткому замыканию.
Первичная диагностика: когда и как гудит БП
За много лет практики я вывел простое правило: сначала локализуем источник, потом анализируем условия возникновения шума. Часто за писк БП принимают coil whine видеокарты или материнской платы. Возьмите свернутую в трубочку бумагу, приложите к уху и поочередно подносите к разным зонам системного блока — так вы точно определите, откуда идет звук.
Следующий шаг — понять, в какой момент возникает шум. Вариантов три:
- Писк в простое или при малой нагрузке. Часто указывает на слишком легкую нагрузку для мощного БП, либо на «сухие» конденсаторы дежурного питания.
- Гул только под нагрузкой (игры, рендеринг). Типичный признак магнитострикции дросселей или высоких пульсаций по линии +12В.
- Кратковременный писк при включении/выключении. Допустим в пределах нескольких секунд — заряжаются конденсаторы, но если затягивается, проверяйте цепи запуска.
Практический совет: перед углубленной диагностикой всегда проверяйте БП на другой розетке и с другим сетевым кабелем. Примерно в 10% случаев высокочастотный шум наводится из сети или возникает из-за плохого контакта в вилке.
Отдельно отследите взаимосвязь с перегревом. Если писк усиливается по мере прогрева корпуса, скорее всего, виноваты высохшие электролитические конденсаторы, чьи параметры ухудшаются при росте температуры. Тут мы уже имеем дело с опасным симптомом: пульсации растут, а за ними тянется нестабильность напряжений.
Основные причины и рабочие методы устранения

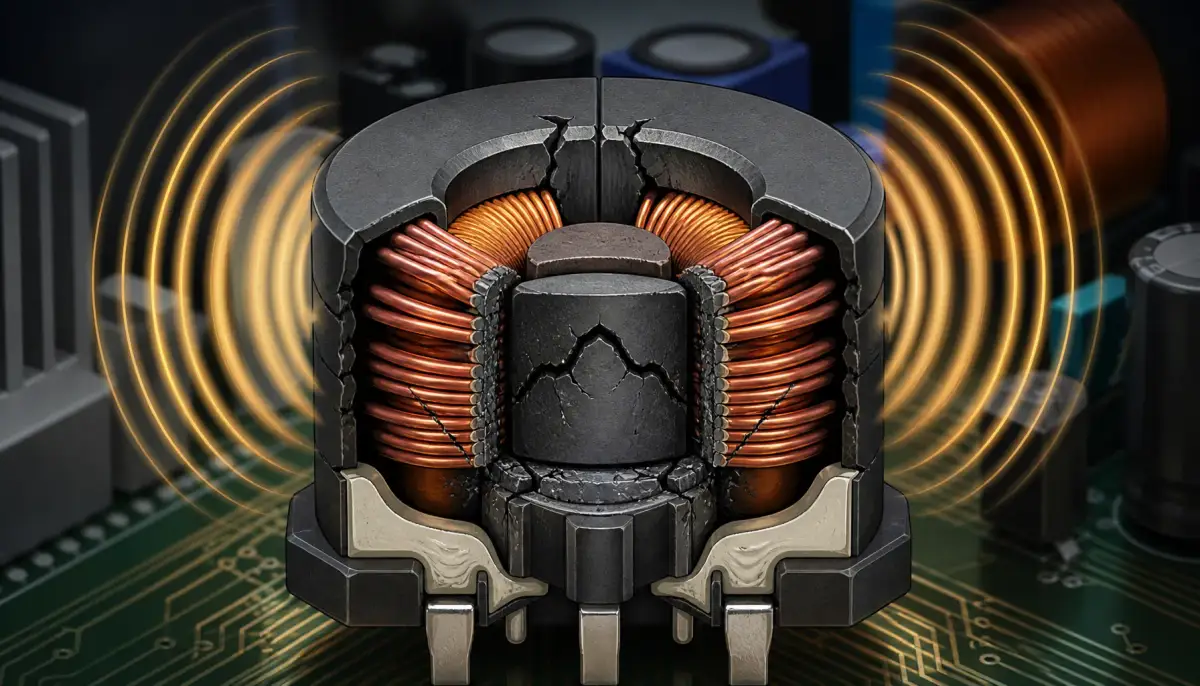

Магнитострикция и coil whine дросселей
Самый массовый случай. Обмотки и сердечник дросселя групповой стабилизации или APFC вибрируют на частоте преобразования (обычно 25–80 кГц). Если звук появился внезапно на старом БП, вероятно, рассохся пропиточный лак или ослабла фиксация сердечника. В новых блоках это может быть конструктивной особенностью — производитель сэкономил на компаунде.
Практика ремонтов подтверждает: заливка дросселя специальным лаком снижает уровень шума на 15–20 дБ. Альтернатива — замена штатных термопрокладок на более плотные, которые прижимают дроссель к радиатору или плате, гася вибрацию. Ниже — сравнение основных подходов.
| Метод | Эффективность | Сложность | Риски |
|---|---|---|---|
| Заливка лаком (электроизоляционный, термостойкий) | Высокая | Средняя (нужен частичный разбор БП) | Потеря гарантии, возможен перегрев при толстом слое |
| Замена термопрокладок на более толстые/плотные | Средняя | Низкая | Не всегда устраняет писк полностью |
| Полная замена дросселя на аналог с лучшей пропиткой | Полная | Высокая (пайка, подбор детали) | Риск повреждения платы, требуется опыт |
| Виброизоляция корпуса БП (демпферные прокладки) | Низкая | Низкая | Может нарушить охлаждение |

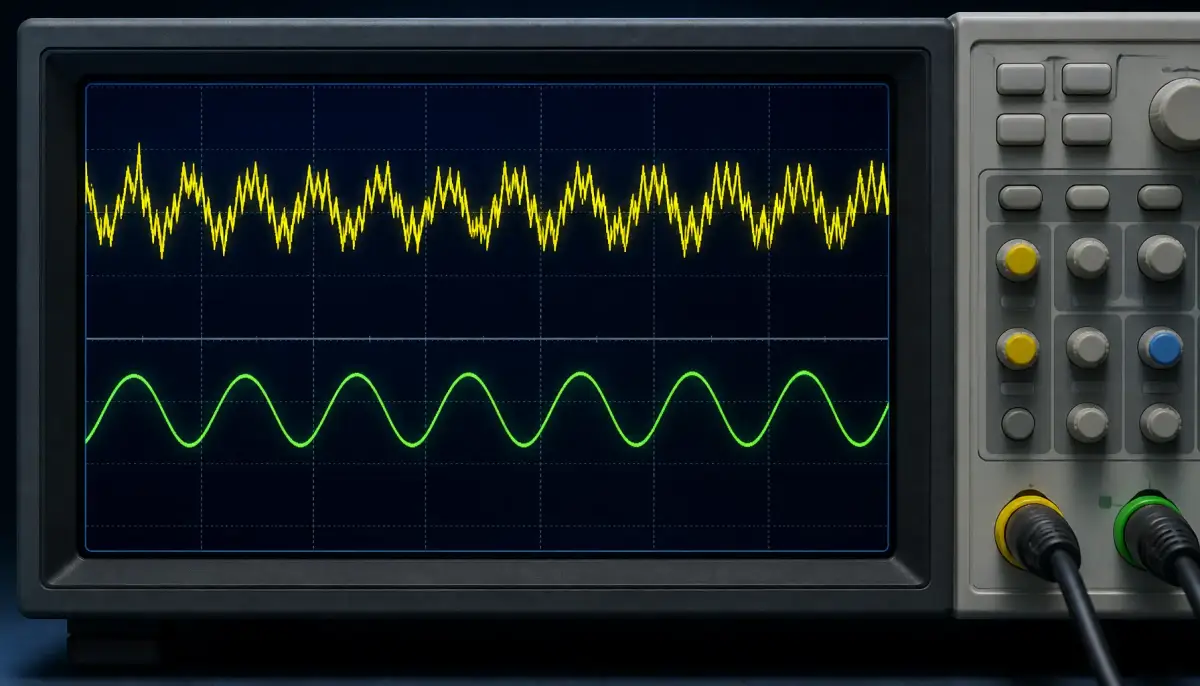

Высокий уровень пульсаций и проблемы с конденсаторами
Электролитические конденсаторы на выходе выпрямителя со временем теряют емкость, особенно при хроническом перегреве. Их ESR (эквивалентное последовательное сопротивление) растет, фильтрация ухудшается, и на выходе появляются значительные пульсации. Эти пульсации, попадая на дроссели, вызывают дополнительную вибрацию — круг замыкается.
Внешние признаки: вздутие верхней крышки конденсатора, подтеки электролита у основания, характерный «свист» при резком изменении нагрузки. Статистика обращений в сервисные центры показывает, что около 40% случаев писка БП под нагрузкой вызваны именно неисправностью конденсаторов в цепях фильтрации. Решение — замена всех конденсаторов одного номинала на low-ESR серии от проверенных брендов (Nichicon, Rubycon, Panasonic).
Неправильная нагрузка и режимы работы
Блоки питания проектируются под определенный диапазон нагрузок. Длительная работа с нагрузкой менее 10% от номинала (например, мощный киловаттник в офисной печатной машинке) может переводить преобразователь в режим пропуска тактов — это вызывает слышимый писк. Аналогично, постоянная работа на пределе возможностей ведет к перегреву, росту пульсаций и, опять же, шуму. Оптимальный диапазон для большинства моделей — 20–80% от заявленной мощности.
Проверьте: отключите все второстепенные потребители, оставив только материнскую плату и процессор. Если писк пропал — ваш БП слишком мощный для текущей конфигурации. В таком случае помогает либо замена на менее мощный, либо добавление нагрузки (например, подключение дополнительных жестких дисков или вентиляторов через Molex).

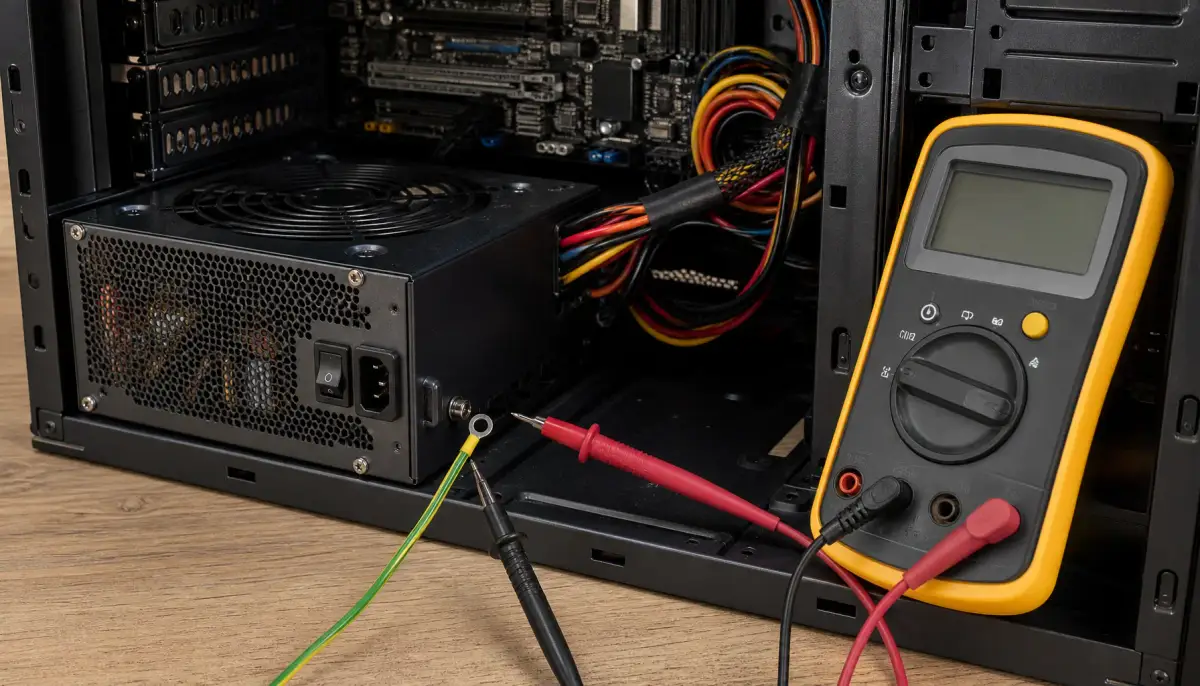

Проблемы с заземлением и корпусом
Отсутствие или плохое качество заземления — недооцененная причина шума. При потенциале на корпусе возникают паразитные токи по сигнальным цепям, которые модулируют работу ШИМ-контроллера. Блок питания начинает «петь» на частотах, кратных сетевой. Особенно это заметно в старых домах с двухпроводной проводкой.
Решение: организовать полноценное заземление розетки (не путать с занулением), проверить целостность контакта «земля» в кабеле питания и надежность крепления БП к корпусу. Металлический корпус системного блока должен иметь электрический контакт с шасси БП — иногда достаточно подложить шайбу-гровер под винт крепления, чтобы устранить «плавающий» потенциал.
Из практики: около 30% случаев высокочастотного писка в моей практике исчезали после установки нормального заземления в квартирном щитке. Симптомы были схожи с coil whine, но первопричина — именно наводки по земляной шине.
Чего категорически нельзя делать
Пытаясь заглушить писк, новички часто совершают опасные ошибки. Вот список того, что недопустимо:
- Заливать дроссели бытовым клеем «Момент» или термоклеем. Такой клей может разрушить изоляцию обмоток и стать токопроводящим при нагреве.
- Затыкать вентиляционные отверстия корпуса БП. Перегрев убьет конденсаторы за считанные месяцы, а в худшем случае приведет к возгоранию.
- Вскрывать блок питания без разряда высоковольтных конденсаторов. Даже отключенный от сети БП хранит заряд до 400 В на входном конденсаторе. Сначала — разряд через резистор 100–200 кОм, и только потом — ремонт.
- Игнорировать запах гари или резкое изменение тона писка. Это предвестник скорого выхода из строя силовых ключей. Немедленно выключайте компьютер.
Профилактика: заземление и установка
Правильная инсталляция блока питания продлевает его жизнь и предотвращает появление шума. Три столпа профилактики — охлаждение, заземление и качество сети.
Охлаждение: следите, чтобы вентиляционные решетки БП не были перекрыты ковром или стенкой стола. Раз в полгода продувайте блок сжатым воздухом, не допуская скопления пыли на радиаторах и вентиляторе. Перегрев на каждые 10°C сокращает срок службы электролитических конденсаторов вдвое.
Заземление и корпус: используйте розетки с контактом заземления, проверенные тестером. Корпус системного блока должен быть металлическим и заземленным — это снижает электромагнитные наводки, которые могут модулировать работу ШИМ. В идеале все компоненты внутри корпуса должны иметь надежный электрический контакт с шасси.
Качество сети: если в доме наблюдаются скачки напряжения или сильные помехи, установите сетевой фильтр с варисторной защитой или ИБП с двойным преобразованием. Это не только уберет треск и писк, но и защитит всю электронику. Сетевой кабель с ферритовым кольцом также способен снизить высокочастотный шум, проникающий из розетки.
FAQ: частые вопросы
Блок питания пищит только в играх — это нормально?
Не совсем. Чаще всего это coil whine дросселей под высокой нагрузкой. Само по себе явление не опасно, но раздражает. Можно попробовать ограничить частоту кадров (FPS) до значений, близких к частоте обновления монитора — это часто снижает нагрузку на БП и устраняет писк.
Можно ли продолжать пользоваться компьютером, если БП гудит?
Если звук стабильный, не меняется по тону, нет запаха гари и перегрева — скорее всего, это безопасно, но дискомфортно. Однако появление резких щелчков, прерывистого треска или запаха требует немедленного выключения и диагностики.
Поможет ли замена сетевого кабеля?
В редких случаях да. Если старый кабель без ферритового фильтра, а сеть шумная, замена на экранированный кабель с фильтром может снизить наводки. Но если причина внутри БП — кабель бессилен.
Выводы и чек-лист действий
Писк блока питания — это всегда преобразование электрической энергии в звуковую. За годы работы с импульсной техникой я убедился: универсального рецепта нет, но есть четкий алгоритм, который решает проблему в 9 из 10 случаев.
Ваш план действий при появлении шума:
- Локализуйте источник звука (бумажная трубочка) и определите условия возникновения.
- Проверьте заземление розетки и контакт корпуса БП с шасси.
- Оцените нагрузку — не выходит ли она за пределы 20–80% от номинала.
- Осмотрите конденсаторы (визуально, без вскрытия гарантийного БП) на предмет вздутий через вентиляционную решетку.
- Если гарантия истекла, а источник — coil whine, аккуратно покройте дроссель термостойким лаком или замените термопрокладки.
- При подозрении на высохшие конденсаторы — замените их на low-ESR аналоги.
- Если ничего не помогло — замените блок питания на проверенную модель с сертификатом 80 Plus Gold и выше.
Тихий компьютер — это не роскошь, а результат грамотной диагностики и профилактики. Если ваш случай не попал в этот разбор или вы сомневаетесь в своих силах — опишите симптомы в комментариях. Разберемся вместе, без лишней теории и маркетинговых сказок.
