Дизайн-проект готов, но смета на свет — хаос из моделей. Как получить работающую спецификацию, а не просто «красиво»? Рассказываем, как заказать расчет и подбор LED-оборудования, чтобы освещение отвечало нормам и не разорило бюджет.
Почему закупка по визуализации часто приводит к проблемам
Когда вы открываете альбом с рендерами, всё выглядит идеально: свет мягкий, блики в нужных местах, атмосфера дорогая. Но 3D-картинка не имеет отношения к реальной физике. Яркость ламп, угол рассеивания, коэффициент пульсации — эти параметры невозможно оценить на глаз по красивой визуализации.
На практике попытка закупить светильники «как на картинке» заканчивается тремя типовыми сценариями. Первый: в помещении темно, хотя все лампы горят. Второй: свет бьет в глаза сотрудникам, потому что не учли угол рассеивания и расположение рабочих мест. Третий: на складе вместо равномерной засветки появляются темные зоны, где не видно маркировки на коробках. Исправлять всё это после чистовой отделки — дорого и больно.
Типичная ситуация: проектировщик интерьера рисует «световые линии» и «пятна», но не привязывает их к конкретным приборам с реальными кривыми силы света. Без светотехнического расчета вы покупаете дизайн, а не освещение.
Именно поэтому расчет и подбор LED-оборудования выделяют в отдельную услугу. Это не просто подбор «похожих» светильников, а инженерная работа, которая опирается на нормативы, коэффициенты отражения поверхностей и точные фотометрические файлы (.ies или .ldt). Без них вы не узнаете, сколько люменов реально дойдет до рабочей поверхности.
С чего начать: готовим техническое задание
Чтобы получить вменяемый результат, вы должны прийти к исполнителю не с фразой «посчитайте свет», а с заполненным опросным листом или техническим заданием. Это экономит минимум два круга правок и убирает игру в угадайку. В ТЗ фиксируются:
- Тип объекта и назначение каждого помещения (офис, производственный цех, парковка, ритейл).
- Геометрия: планы с размерами, высота потолков, расположение окон и колонн.
- Характер отделки: цвета и материалы стен, пола, потолка — от них зависят коэффициенты отражения.
- Требуемый уровень освещенности, если вы уже знаете нормы, либо ссылка на технологический процесс (например, «зона пайки плат — мелкие работы»).
- Ограничения по бюджету и предпочтения по брендам (или требование подобрать аналоги).
Отдельно стоит упомянуть планы расстановки мебели и оборудования. Если в кабинете будут высокие стеллажи, а в цеху — станки, которые отбрасывают тень, это принципиально меняет картину. Хороший расчет никогда не делается по пустой коробке помещения.
На этом этапе заказчик часто спрашивает: «А можно без чертежей, просто по площади?» Можно, но точность такого расчета — плюс-минус лапоть. Его хватит, чтобы прикинуть бюджет на склад, но для офиса или магазина с зонированием он бесполезен. Если исполнитель соглашается считать «на коленке» без планировок — бегите.
Какие нормы освещенности обязательно соблюдать
Любой проект освещения обязан опираться на действующие нормативные документы. Для коммерческих объектов это в первую очередь СП 52.13330.2016 «Естественное и искусственное освещение», ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий» и санитарные правила (СанПиН 1.2.3685-21). Они задают минимальную освещенность на рабочей поверхности, допустимый коэффициент пульсации, показатель ослепленности и равномерность.
Ниже — выжимка норм для самых частых типов помещений. Цифры даны для общего освещения, измеряются в люксах (лк) на уровне пола или рабочей плоскости 0,8 м.
| Тип помещения | Минимальная освещенность, лк | Коэффициент пульсации, не более | Примечание |
|---|---|---|---|
| Офис общего назначения (работа с ПК) | 300–400 | 5% | СП 52.13330, разряд зрительной работы Б-1 |
| Торговый зал супермаркета | 400–500 | 10% | Акцент на вертикальную освещенность стеллажей |
| Склад, стеллажное хранение | 150–200 | 15% | На уровне пола и в проходах |
| Подземная парковка | 75–100 | 20% | Повышенная равномерность (U0≥0,4) |
| Производственный цех (средняя точность) | 200–300 | 15% | Зависит от разряда зрительных работ по ГОСТ |
Если в проекте заложены значения ниже табличных — это прямое нарушение, которое может обернуться штрафами при проверке Роспотребнадзора или, что хуже, ростом травматизма. Грамотный подрядчик всегда показывает в отчете сравнение расчетных величин с нормативными и выделяет зоны, где есть отклонения.
«За 10 лет практики я не раз сталкивался с тем, что дизайнеры закладывают в спецификацию светильники с красивым корпусом, но с отвратительной оптикой. В расчете это вылезает сразу: чтобы дотянуть до нормы, приходится вешать в два раза больше приборов. Поэтому проверка фотометрического файла конкретной модели — это не прихоть, а обязательный этап». — Алексей, ведущий светотехник проектного бюро
Как читать светотехнический отчет: главные цифры и карты

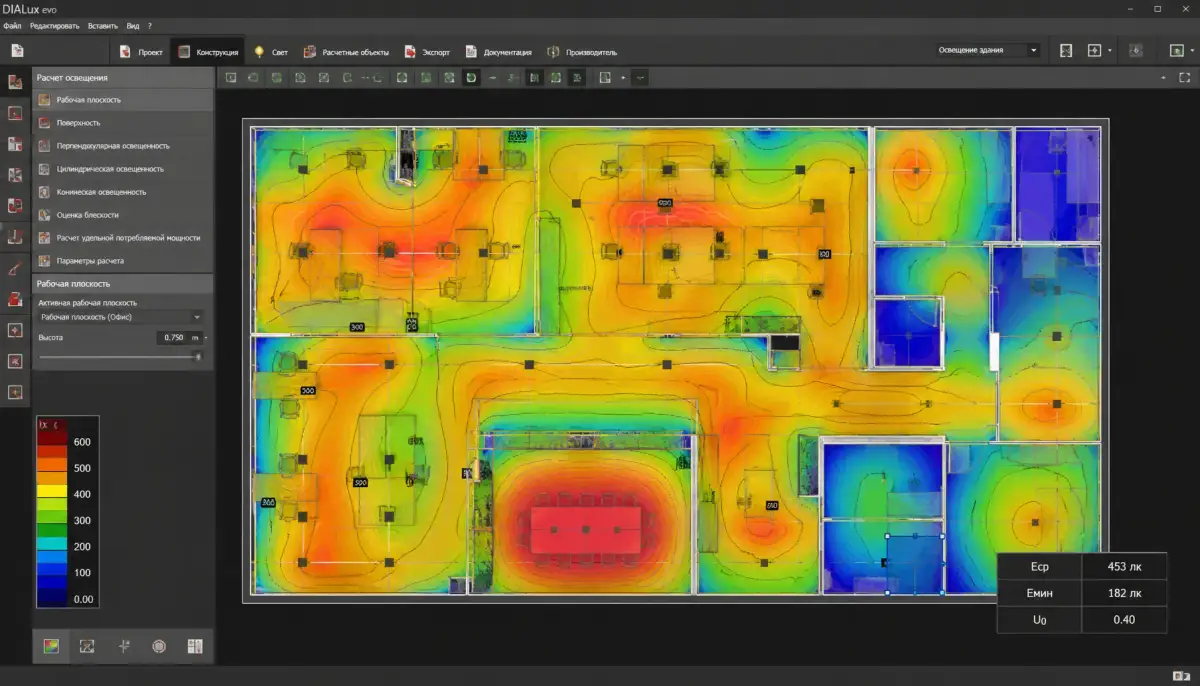

Когда вы заказываете расчет и подбор LED-оборудования для проекта, на выходе вы получаете не просто список лампочек. Вам должны передать полноценный отчет, обычно в формате PDF, с цветовыми картами распределения освещенности (изолиниями), таблицами значений и сводной спецификацией. Что в нем обязательно должно быть:
- Цветовая шкала и изолинии. На плане помещения сразу видно «провалы» — зоны, где освещенность падает ниже нормы. Темно-синие пятна у стен или под балками — сигнал к доработке.
- Средняя и минимальная освещенность (Eср, Eмин). Нормируется именно средняя, но минимальная не должна быть ниже 0,6 от средней для большинства помещений.
- Равномерность U0 = Eмин / Eср. Для офисов и парковок это критичный параметр. Если U0 меньше 0,4–0,6 — будут «зебры» и дискомфорт.
- Коэффициент пульсации. Для светодиодных источников он должен стремиться к нулю, особенно в зонах с вращающимися механизмами (стробоскопический эффект).
- Объединенный показатель дискомфорта UGR. Важен для офисов и учебных классов: чем ниже, тем меньше слепит светильник. Для рабочих мест с ПК норма — не выше 19.
Отчет должен базироваться на конкретных .ies-файлах тех производителей, которые пойдут в спецификацию. Если расчет сделан на «усредненном светильнике» из библиотеки программы — он не имеет силы. Только реальные кривые силы света дают достоверную картину.
Подбор светильников: как не ошибиться с аналогами
После того как расчет подтвердил количество и расположение световых точек, начинается этап, где чаще всего теряют деньги — подбор конкретных моделей. В дизайн-проекте обычно прописаны дорогие европейские бренды. Заказчик хочет сэкономить и просит «подобрать аналоги». Это нормально, но требует жесткого контроля характеристик.
На что обращать внимание при замене:
- Световой поток (лм) и мощность (Вт). Нельзя сравнивать только ватты. Светодиоды разной эффективности: 100 лм/Вт и 160 лм/Вт — это две разные вселенные.
- Кривая силы света (КСС). Даже при одинаковом потоке светильник с «косинусной» оптикой зальет всё вокруг, а с «глубокой» — даст узкое пятно. Замена без учета КСС ломает весь расчет.
- Индекс цветопередачи CRI (Ra). Для магазинов одежды и продуктов питания Ra должен быть не ниже 80–90, иначе цвета выглядят грязными. В технических помещениях можно опуститься до 70.
- Габариты и способ монтажа. Аналог может не вписаться в подготовленные закладные или не встать в узкий потолочный зазор.
Грамотный подрядчик не просто скидывает табличку с аналогами, а пересчитывает проект с новыми .ies-файлами и показывает, изменилась ли равномерность. Если нет — вы получили рабочий вариант. Если равномерность поплыла — придется добавлять светильники, и тогда экономия на цене может обернуться ростом общей стоимости.
Сроки, стоимость и комплектация: что нужно знать до заказа
Когда спецификация утверждена, наступает момент, где коммерческая сторона выходит на первый план. Вам выставляют коммерческое предложение, и тут важно разделить три составляющие: стоимость самого оборудования, стоимость расчета и монтажа (если включено), а также срок поставки.
Срок поставки — это не только время в пути. Это еще и наличие на складе. Популярные позиции могут закончиться в разгар сезона, и тогда монтаж встанет. Поэтому в спецификации всегда должны быть прописаны не только основные модели, но и согласованные альтернативы на случай срыва поставки.
Что касается стоимости: сам светотехнический расчет для типового коммерческого помещения площадью 200–500 м² обычно стоит от 15 000 до 40 000 рублей в зависимости от сложности и количества зон. Эта цена включает выезд на замеры (или работу с предоставленными планами), моделирование, подбор оборудования и выпуск отчета. Экономия на этом этапе часто приводит к перерасходу на 20–30% на этапе закупки, потому что без расчета вы закладываете избыточное количество светильников «на всякий случай».
Пошаговый план заказа светотехнического расчета
Ниже — алгоритм, который мы используем в работе с клиентами. Он уберегает от двойных трат и гарантирует, что на выходе вы получите свет, соответствующий нормам и задачам бизнеса.
- Соберите исходные данные. Архитектурные планы с размерами, высоты потолков, ведомость отделки, расстановка мебели и оборудования.
- Сформулируйте требования. Для каждой зоны пропишите, какая деятельность там ведется. Не «офис», а «работа с документами и экранами, 8 часов в день».
- Запросите коммерческое предложение на расчет. Уточните, входит ли в стоимость выезд на объект, пересчет под аналоги и выпуск спецификации.
- Проверьте портфолио исполнителя. Попросите примеры отчетов по объектам, похожим на ваш. Обратите внимание, используют ли они .ies-файлы реальных брендов.
- Утвердите светотехнический отчет. Смотрите на карту освещенности, равномерность и UGR. Убедитесь, что все зоны соответствуют нормам из таблицы выше.
- Согласуйте спецификацию с аналогами. По каждой позиции проверьте световой поток, КСС и CRI. Потребуйте пересчитать проект с новыми файлами.
- Зафиксируйте сроки и альтернативные модели. В договоре или спецификации пропишите допустимые замены на случай срыва поставки.
Пройдя эти семь шагов, вы получаете не просто коробки со светильниками, а задокументированное световое решение, которое можно предъявить проверяющим органам и которое реально работает на ваш бизнес.
Часто задаваемые вопросы
Можно ли заказать расчет только одной зоны, например, торгового зала, а остальное посчитать самому?
Технически да, но мы не рекомендуем. Свет в смежных помещениях влияет на восприятие и может создавать дискомфортные перепады яркости при переходе. Лучше делать полный проект, чтобы избежать «темных коридоров».
Обязательно ли использовать платные программы типа Dialux, или хватит онлайн-калькуляторов?
Онлайн-калькуляторы на сайтах производителей дают очень грубую оценку по площади и не учитывают геометрию, затенения и отраженный свет. Для склада простой формы это допустимо, для всего остального — нет. Профессиональный расчет выполняется только в сертифицированном ПО (Dialux evo, Relux, Calculux).
Что делать, если после монтажа освещенность оказалась ниже, чем в отчете?
Первым делом проверьте, те ли светильники смонтированы — часто подрядчики самовольно заменяют модели. Второе: замеры должны проводиться поверенным люксметром в темное время суток при чистом помещении. Если вина в расчете — требуйте корректировки и компенсации, поэтому в договоре на расчет должна быть прописана ответственность за достижение нормативных показателей.
Если у вас остались вопросы или нужна консультация по конкретному объекту — задавайте их в комментариях ниже. Разберем ваш случай детально.
