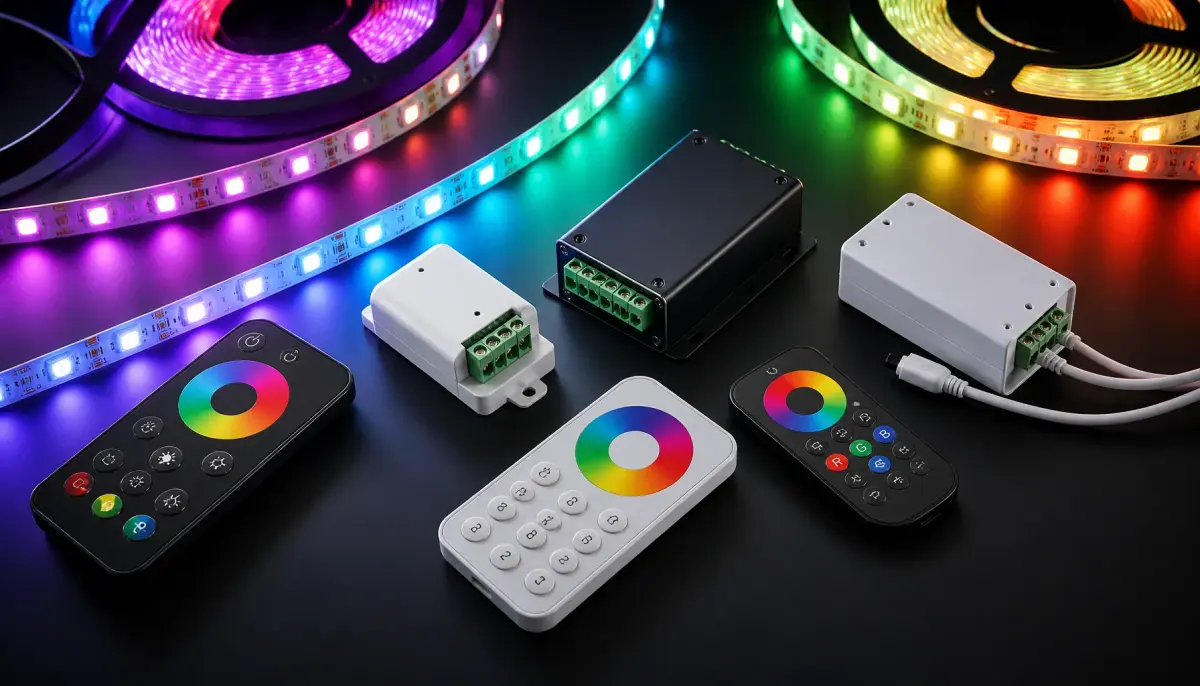

Как выбрать контроллер для RGB-ленты

Пульт потерялся, лента мигает красным, а телефон не видит контроллер? Разбираемся, какой модуль управления нужен именно вашей ленте: от простого ИК до профессионального DMX. Расчёты, таблицы и ошибки, которые спалят электронику.

Тип ленты и количество каналов — основа выбора

Собрали подсветку для кухни, включили — вместо тёплого белого горит фиолетовый. Или лента дёргается при смене цвета. В 90% случаев виноват не брак, а контроллер, который не понимает, какой тип ленты к нему подключили.

Любой rgb контроллер — это устройство, которое получает команды от пульта, смартфона или системы автоматизации и превращает их в сигналы управления цветом. Но сама лента может быть трёхканальной (RGB), четырёхканальной (RGBW) или пяти-шестиканальной (RGB+CCT и RGBWW). Если вы подадите сигнал RGBW‑контроллера на простую RGB‑ленту, белый светодиод просто не загорится. Если наоборот — контроллер RGB не сможет управлять белым каналом, и вы получите искажённые цвета.

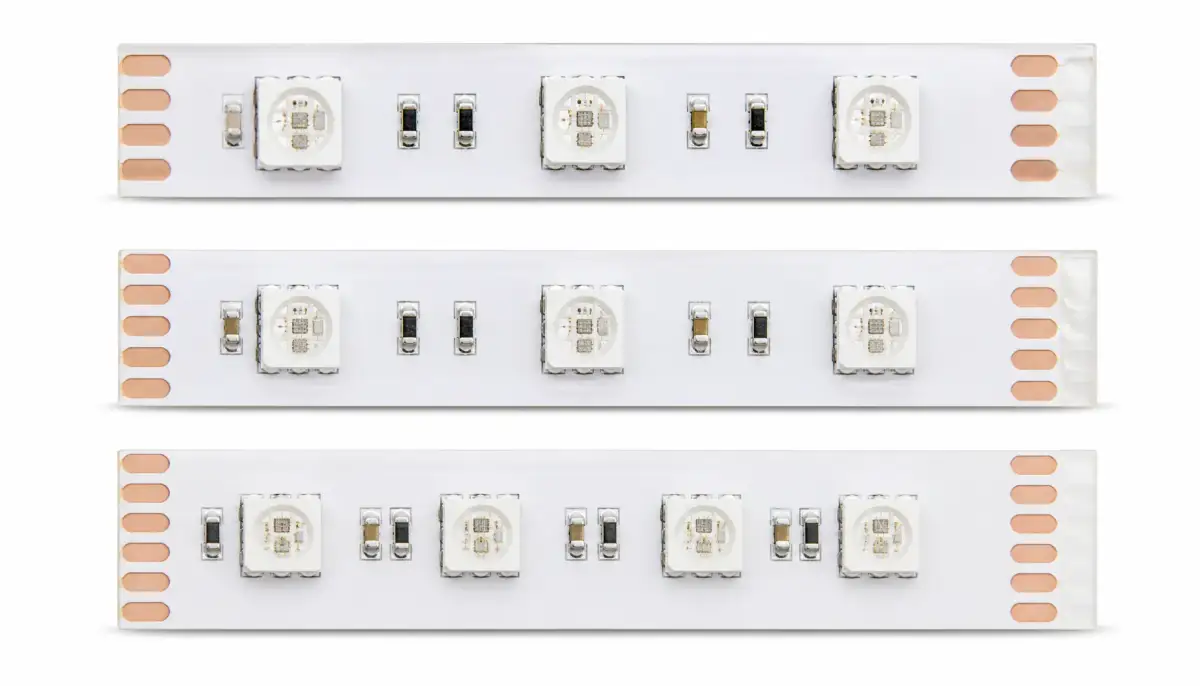

Поэтому первый шаг — посмотреть на маркировку ленты и количество контактов:

• RGB — 4 контакта (общий анод и три канала RGB). Самый массовый вариант для декоративной подсветки.
• RGBW — 5 контактов (добавлен выделенный белый светодиод). Позволяет получить чистый белый без смешивания цветов.
• RGB+CCT — 6 контактов (два белых канала — холодный и тёплый). Управление цветовой температурой от 2700K до 6500K.

Вывод: контроллер для rgb ленты обязан совпадать по числу каналов с лентой. Иначе вы либо не получите заявленного функционала, либо спалите выходные транзисторы, пытаясь подключить нештатную нагрузку.

Напряжение, ток и запас мощности: как не сжечь контроллер

Второй по частоте звонок в сервис: «Контроллер проработал месяц и перестал включаться, а корпус был горячим». Причина — работа на пределе по току без запаса.

Каждый контроллер имеет ограничение по току на один канал и суммарную мощность. Типовые значения для бытовых моделей — 4–6 А на канал при 12 В или 24 В. Чтобы подобрать устройство без риска перегрева, нужно посчитать потребление ленты и добавить запас 20–30%.

Формула простая:

1. Узнайте мощность одного метра ленты (указана на упаковке, обычно 4.8–14.4 Вт/м для RGB).
2. Умножьте на общую длину в метрах. Например, 10 метров × 14.4 Вт = 144 Вт.
3. Разделите на напряжение питания (12 В или 24 В), чтобы получить общий ток: 144 Вт / 12 В = 12 А.
4. Проверьте, что контроллер способен выдержать этот ток по всем каналам. В RGB‑ленте при белом свете ток распределяется по трём каналам примерно поровну — в нашем примере по 4 А на канал. Если характеристика «максимальный ток на канал» меньше, контроллер перегрузится. Всегда ориентируйтесь на суммарный ток и добавляйте запас 20–30%.

«За 10 лет работы я видел сотни сгоревших контроллеров, потому что люди брали их впритык по мощности. Особенно коварны 12-вольтовые ленты — токи там вдвое выше, чем на 24 В при той же мощности. Всегда оставляйте запас 30%. Если лента потребляет 10 А, берите контроллер на 13–15 А. Иначе летом в жару он уйдёт в защиту или выгорит», — Алексей Светлов, инженер-светотехник.

Обратите внимание на тип подключения: большинство простых лент имеют схему с общим анодом. Это значит, что плюсовой провод общий, а минусовые каналы R, G, B коммутируются контроллером. При выборе контроллера нужно убедиться, что он рассчитан на управление по общему аноду (для аналоговых лент) или поддерживает нужный цифровой протокол для адресных лент. Если у ленты общий катод, ищите контроллер с общим катодом — иначе короткое замыкание.

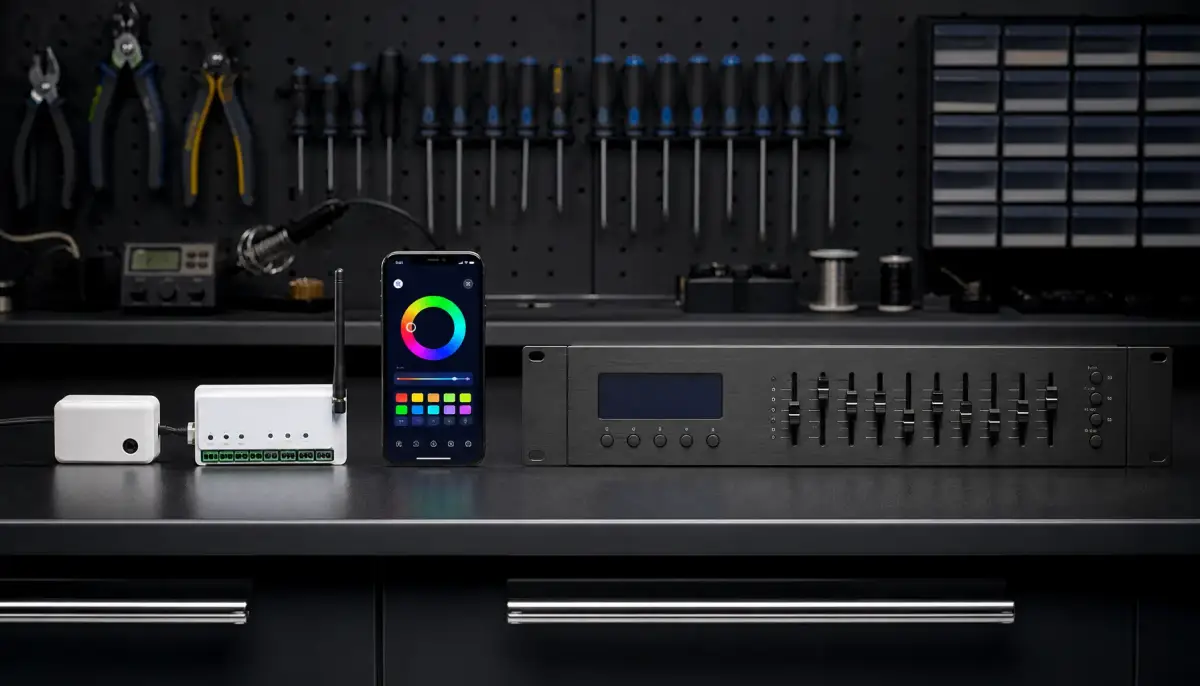

Протоколы управления: IR, RF, Wi‑Fi, Bluetooth, DMX, SPI

Следующий рубеж — способ связи между пультом (или смартфоном) и контроллером. От него зависят дальность, возможность управления через стену, работа с голосовыми ассистентами и количество одновременно управляемых зон.

Для обычной домашней подсветки ниш или потолка оптимален RF‑контроллер с пультом: он не требует прямой видимости и дёшев. Если нужно управлять светом через смартфон и голосом, берите Wi‑Fi‑модель с поддержкой экосистем Tuya или Smart Life — они работают с Алисой и Марусей без лишних танцев с бубном. Bluetooth‑контроллеры хороши для небольших автономных проектов, но дальность ограничена, а интеграция в умный дом часто хромает.

Адресные ленты (WS2812B, SK6812, APA102) требуют SPI‑контроллера или специализированного арт-контроллера. Они генерируют цифровой сигнал, управляющий каждым светодиодом отдельно. DMX512 используют в профессиональных инсталляциях, где важна синхронизация десятков приборов по длинным линиям.

Типичные ошибки при подборе и как их избежать

Вот список граблей, на которые наступают даже опытные монтажники, когда спешат:

• Несовместимость по напряжению. Контроллер на 12 В подключают к 24‑вольтовой ленте — она либо не загорится, либо контроллер выйдет из строя из-за превышения напряжения на входе. И наоборот: 24‑вольтовый контроллер может не запуститься от 12 В.
• Превышение тока. Подключают 10 метров 12‑вольтовой ленты 14.4 Вт/м (общий ток 12 А) к контроллеру, рассчитанному на 10 А суммарно. Перегрев и выход из строя гарантированы.
• Неправильный протокол для адресной ленты. Пытаются управлять лентой WS2812B через обычный RGB‑контроллер. Результат — хаотичное свечение или полная темнота. Нужен SPI‑контроллер с поддержкой чипа WS2812B.
• Игнорирование общего анода. Для аналоговых лент важен тип схемы. Если подключить ленту с общим катодом к контроллеру с общим анодом — короткое замыкание.
• Отсутствие усилителя при длинных линиях. При последовательном соединении более 5 метров ленты падение напряжения вызывает неравномерное свечение. Ставят второй контроллер, а нужен усилитель RGB‑сигнала.

«Самая дорогая ошибка — купить дорогой DMX‑контроллер для простой RGB‑ленты в спальне. Он умеет 512 каналов, а вы используете три. Деньги на ветер, да ещё и настройка сложная. Для дома хватит Wi‑Fi или RF, а DMX — для сцены и архитектуры», — добавляет Алексей Светлов.

Усилители, синхронизация и интеграция в умный дом

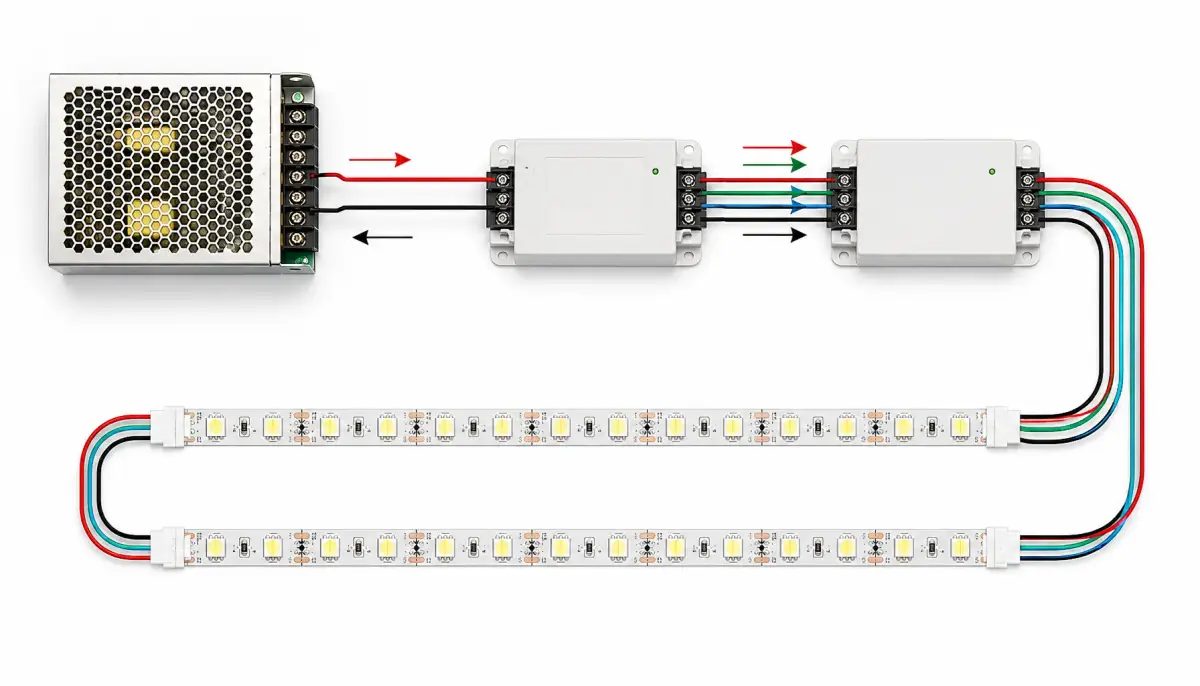

Когда длина ленты превышает 5 метров, одного контроллера недостаточно. Падение напряжения на токоведущих дорожках приводит к тому, что дальний конец светится тусклее. Решение — усилитель (репитер). Он принимает сигнал с выходов контроллера и повторяет его на дополнительный отрезок ленты, используя отдельный блок питания.

Для синхронизации нескольких зон (например, подсветка потолка и ниши) в рамках одного сценария удобны Wi‑Fi‑контроллеры, объединённые в приложении. Они позволяют создать группу устройств и управлять ими одновременно. В RF‑системах синхронизация возможна, если пульт поддерживает несколько зон и контроллеры «прописаны» на один канал.

Интеграция в умный дом требует поддержки распространённых протоколов: Wi‑Fi (Tuya, Smart Life), Zigbee или Z-Wave. Zigbee‑контроллеры потребляют меньше энергии и могут работать в mesh‑сети, но требуют хаба. Для голосового управления Алисой или Марусей достаточно Wi‑Fi‑контроллера с облачным аккаунтом.

Чек-лист: 7 шагов к правильному контроллеру

1. Определите тип ленты по маркировке и количеству контактов (RGB, RGBW, RGB+CCT).
2. Запишите напряжение питания (12 В или 24 В) — контроллер должен строго соответствовать.
3. Рассчитайте суммарную мощность всей подключаемой ленты и добавьте запас 20–30% по току на канал.
4. Выберите протокол управления: IR для простых задач, RF для скрытой установки, Wi‑Fi для умного дома, DMX/SPI для профессиональных проектов.
5. Проверьте схему подключения — общий анод или общий катод, особенно для аналоговых лент.
6. Учтите длину линии: если больше 5 метров, запланируйте усилитель и дополнительный блок питания.
7. Убедитесь в совместимости с вашей экосистемой (Алиса, HomeKit, приложение производителя) и наличии нужных сценариев.

FAQ: часто задаваемые вопросы

Можно ли подключить RGB‑ленту к RGBW‑контроллеру?
Можно, но белый канал останется незадействованным. Цвета будут корректными, однако вы не получите чистого белого — только смешанный из трёх цветов. Лучше сразу брать контроллер под тип ленты.

Что будет, если взять контроллер с меньшим током, чем нужно?
Он будет перегреваться, может сработать защита, либо выйдут из строя выходные транзисторы. Внешне это проявляется как мигание, самопроизвольное отключение или запах горелого пластика.

Как понять, что ленте нужен усилитель, а не второй контроллер?
Если вы хотите, чтобы вся лента работала синхронно и управлялась с одного пульта/приложения, нужен усилитель. Второй контроллер даст независимое управление отрезками, но синхронизировать их будет сложнее.

Работают ли дешёвые китайские Wi‑Fi‑контроллеры с Алисой?
Большинство моделей на чипе Tuya работают через приложение Smart Life и корректно добавляются в Алису. Перед покупкой убедитесь, что в описании указано «поддержка Алисы» или «Tuya compatible».

Можно ли управлять адресной лентой WS2812B с обычного RGB-контроллера?
Нет. Адресные ленты требуют цифрового SPI-контроллера, который формирует пакеты данных для каждого светодиода. Обычный ШИМ-контроллер просто подаёт напряжение на каналы, и лента либо не загорится, либо будет светиться хаотично.

Выбор контроллера — это не магия, а чёткая последовательность шагов. Достаточно один раз разобраться в типах лент и токовых нагрузках, чтобы больше никогда не попадать впросак с горящим фиолетовым вместо тёплого белого. Если остались вопросы по вашему конкретному проекту, задавайте их в комментариях — разберём вместе.
