Как выбрать диммер для светодиодного освещения

Типы диммеров для светодиодов: передний и задний фронт

За 15 лет работы с освещением я вынес простое правило: светодиодная лампа — не лампа накаливания. Обычный диммер для ламп накаливания просто «режет» синусоиду, уменьшая действующее напряжение. Со светодиодами такой фокус не проходит — внутри стоит импульсный драйвер, которому нужно стабильное питание. Если подать на него обрубленное напряжение, драйвер пытается вытянуть ток, возникают броски, и начинается мерцание или гул.

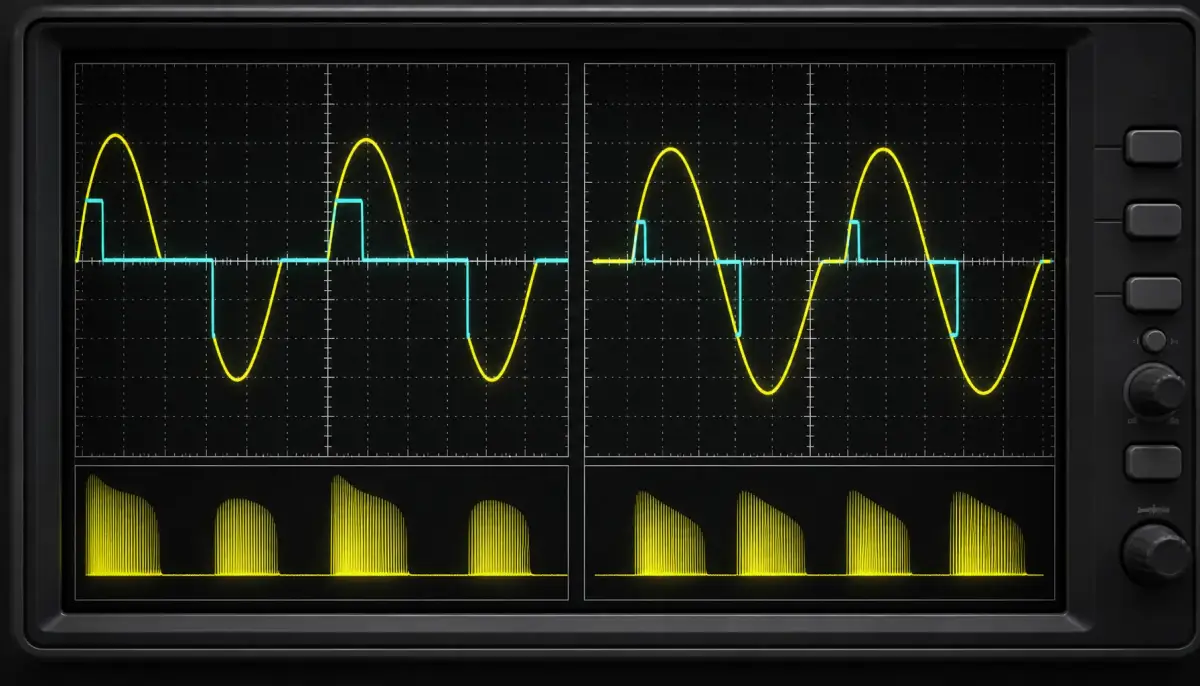

Поэтому для LED-ламп выпускают диммеры с двумя принципиально разными типами отсечки фазы: по переднему фронту (leading edge) и по заднему фронту (trailing edge). Первый вариант — симисторный, второй — транзисторный (MOSFET/IGBT). Именно от этого зависит, заработает ли ваша схема бесшумно.

На практике при модернизации старой проводки многие пытаются оставить старый симисторный диммер и просто вкрутить светодиодные лампы. Итог: минимальная яркость около 30%, а ниже — мертвая зона или стробирование. Транзисторный диммер решает эту проблему, но требует нейтрального провода в подрозетнике, чего в домах старой постройки часто нет. Поэтому выбор стартует с ревизии проводки.

Расчёт мощности диммера для светодиодного освещения

Нельзя просто взять мощность всех лампочек и купить диммер с таким же номиналом. Светодиодные драйверы в момент включения потребляют пусковой ток, который в 10–50 раз превышает номинальный. Длится это микросекунды, но силовая часть диммера должна выдержать бросок без деградации. Поэтому вводится коэффициент запаса.

Формула простая: P_{диммера} ≥ P_сумм × 1,3, где P_сумм — суммарная активная мощность всех подключаемых ламп или драйверов. Для лент на 12/24 В считаем мощность блока питания с учетом его КПД, а не только потребление ленты.

Отдельная история — минимальная нагрузка. У транзисторных диммеров она может быть 2–5 Вт, у симисторных — 25–40 Вт. Если подключить одну LED-лампу на 7 Вт к симисторному диммеру с нижним порогом 30 Вт, лампа либо не включится, либо будет мерцать, либо не погаснет до конца. Всегда проверяйте этот параметр в спецификации.

Протоколы управления яркостью: 0-10V, DALI и ШИМ

Кроме фазового диммирования на 230 В, в профессиональных системах применяют низковольтные протоколы управления. Они полностью разделяют силовую часть и сигнал регулировки яркости, что исключает проблемы совместимости с драйверами.

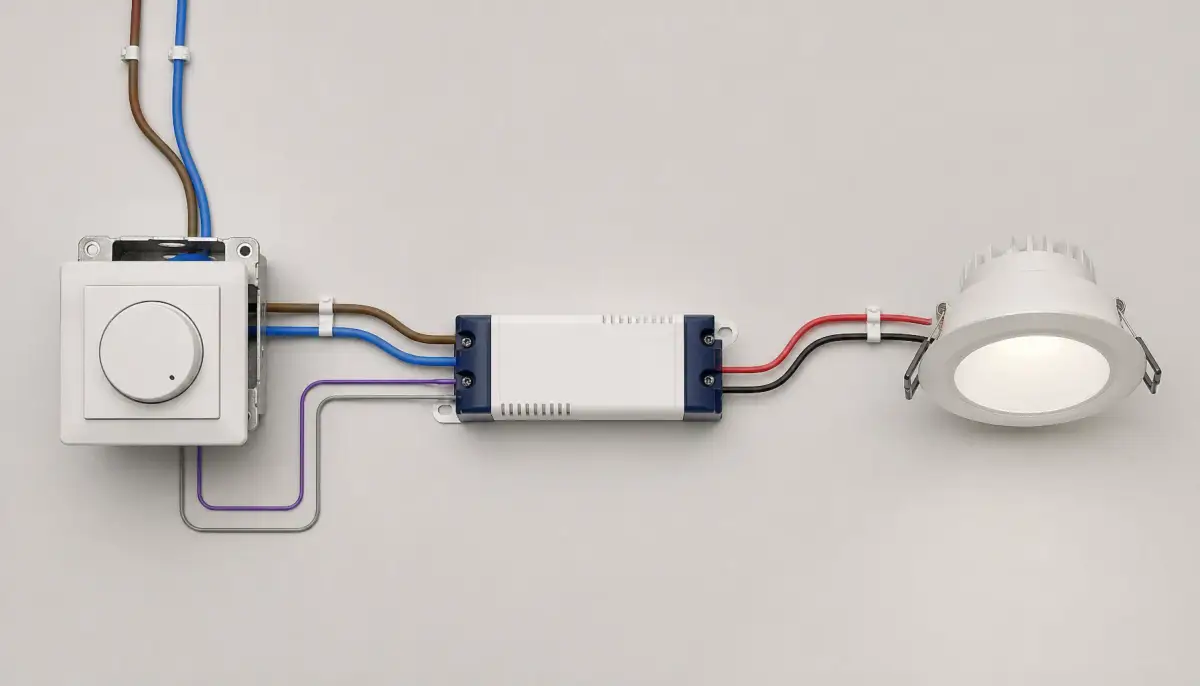

• 0-10V (аналоговый): два дополнительных провода подают напряжение от 0 до 10 В на драйвер. 10 В — 100% яркости, 1 В — 10%. Простой и надежный, но не позволяет адресно управлять каждым светильником.
• DALI (цифровой): двусторонний протокол, стандартизированный по IEC 62386. Можно адресовать до 64 устройств, получать обратную связь о состоянии лампы, задавать сцены. Требует контроллера и отдельной шины.

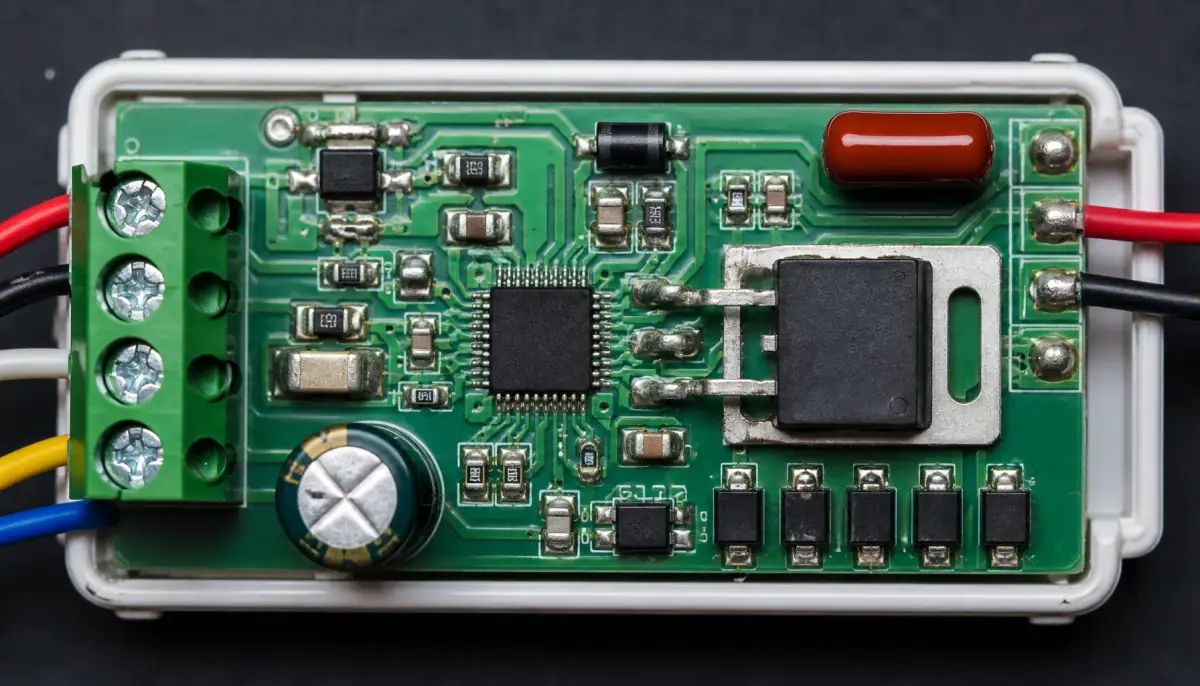

• ШИМ (PWM): используется в основном для низковольтных светодиодных лент. Контроллер с ШИМ подает на ленту импульсы с частотой от 200 Гц до нескольких кГц. При частоте ниже 200 Гц человеческий глаз может улавливать мерцание, выше 1 кГц — комфортно для видеосъемки.

Любой диммер, продающийся в ЕС и РФ, должен соответствовать стандарту электромагнитной совместимости IEC 60669-2-1. Этот документ нормирует уровень создаваемых помех и устойчивость к ним. Если диммер дешевый и без маркировки, он может «шуметь» в сеть, и у соседей начнет фонить радио. Проверяйте наличие сертификата.

Еще один тренд последних лет — интеграция диммеров в системы умного дома по Wi-Fi, Zigbee, Z-Wave. Здесь регулировка яркости реализуется через тот же транзисторный каскад или ШИМ, но добавляется модуль связи. При выборе такого диммера убедитесь, что он поддерживает тип нагрузки (LED), а не только лампы накаливания, иначе вы рискуете получить тот же набор проблем.

Типичные ошибки при выборе и установке LED-диммера

За годы практики я составил список типовых граблей, на которые наступают и новички, и опытные электрики, впервые работающие со светодиодным диммированием.

«90% возвратов диммируемых LED-ламп в магазины связаны не с браком ламп, а с неправильным подбором диммера. Люди берут дорогую лампу и подключают к старому симисторному регулятору, который вообще не предназначен для LED». — Из личного опыта автора.

1. Установка обычного диммера для ламп накаливания. Даже если LED-лампа промаркирована «dimmable», старый симисторный диммер почти гарантированно даст мерцание на малой яркости и гул. Меняйте на транзисторный.
2. Игнорирование минимальной нагрузки. Одна лампа на 6 Вт на диммере с порогом 20 Вт — это вечно горящий вполнакала светильник, который не выключается.
3. Неправильный расчет суммарной мощности. Запас 30% — не прихоть. Без него диммер работает на пределе, греется и выходит из строя в самый неподходящий момент.
4. Заземление и нейтраль. Транзисторные диммеры требуют нейтрального провода для питания собственной электроники. В домах с двухпроводной сетью без «ноля» в подрозетнике они не заработают. Проверьте проводку до покупки.

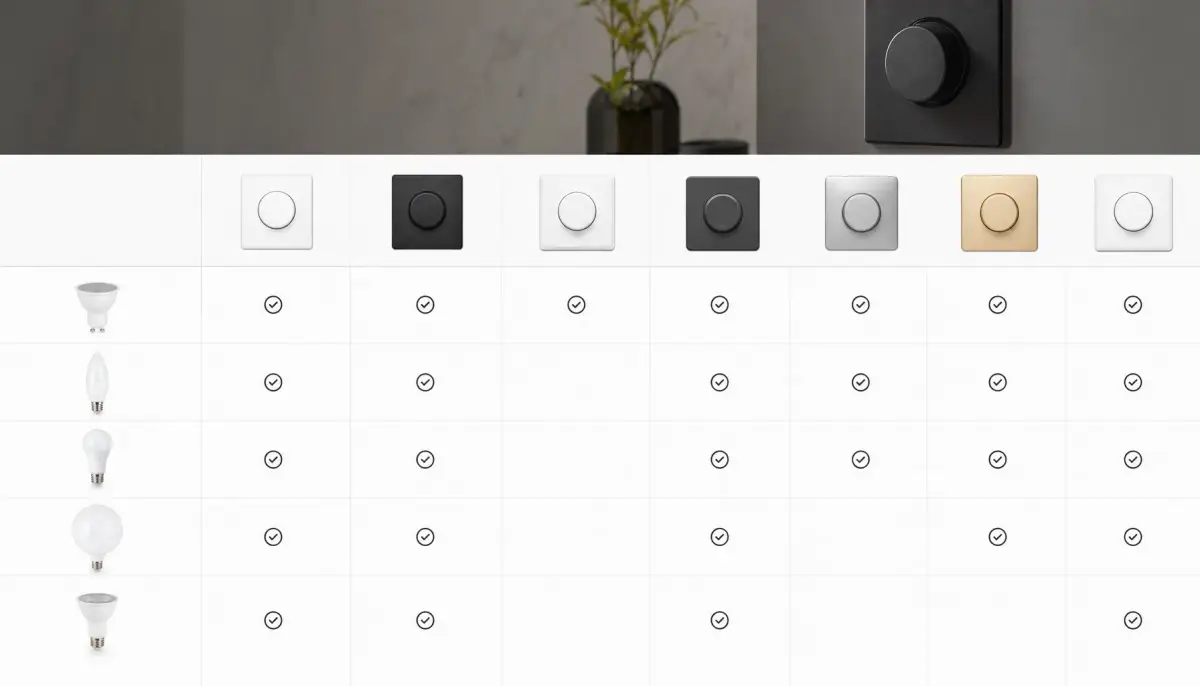

5. Покупка без проверки таблиц совместимости. Уважающие себя производители (Philips, Osram, Schneider, ABB) публикуют списки протестированных ламп и диммеров. Не нашли свою модель в списке — ищите другую, иначе получите эффект «стробоскопа» или шум.

Отдельно скажу про шум. Гудеть может и сам диммер, и лампа. Если гудит диммер — скорее всего, превышена нагрузка или неисправен дроссель фильтра. Если гудит лампа — драйвер внутри лампы входит в резонанс с частотой среза диммера. Решение: заменить диммер на модель с другой частотой ШИМ (для низковольтных) или на транзисторный с задним фронтом (для сетевых ламп).

Чеклист: 7 шагов для правильного подключения диммера

Чтобы ничего не забыть, действуйте по этому алгоритму. Он выстроен на основе сотен реализованных проектов — от квартир до коммерческих офисов.

1. Определите тип нагрузки: сетевые LED-лампы на 230 В, низковольтные ленты 12/24 В с блоками питания или готовые светильники со встроенным драйвером.
2. Проверьте проводку: есть ли нейтральный провод в подрозетнике? Если нет — только симисторный диммер или замена проводки.
3. Суммируйте мощность всех ламп (Вт) и умножьте на 1,3. Полученное значение — минимально допустимая мощность диммера.
4. Убедитесь, что минимальная нагрузка диммера меньше мощности самого слабого светильника в цепи. Иначе этот светильник будет работать некорректно.
5. Выберите тип отсечки: для LED — предпочтительно задний фронт (транзисторный). Если лампа явно поддерживает передний фронт — можно симисторный, но с осторожностью.
6. Сверьтесь с таблицей совместимости на сайте производителя ламп или диммера. Это снимет 99% вопросов.
7. При использовании умного дома проверьте поддержку LED-нагрузки в характеристиках Wi-Fi/Zigbee диммера и наличие нейтрали.

FAQ: частые вопросы о диммировании светодиодов

Вопрос: Можно ли использовать один диммер для светодиодных ламп и обычных ламп накаливания одновременно?
Ответ: Технически можно, если суммарная нагрузка укладывается в диапазон диммера и лампы накаливания обеспечивают минимальную нагрузку. Но это плохая практика: разный характер нагрузки приводит к нестабильной работе и мерцанию LED. Лучше разделить цепи.

Вопрос: Почему светодиодная лента с ШИМ-диммером мерцает на видео?
Ответ: Частота ШИМ слишком низкая. Для видеосъемки нужен диммер с частотой выше 1 кГц, а лучше 4–20 кГц. Ищите модели с пометкой «flicker-free» и проверяйте частоту в характеристиках.

Вопрос: Диммер щелкает при включении/выключении — это нормально?
Ответ: Легкий щелчок реле допустим, если диммер имеет механическую кнопку с фиксацией. Но если щелкает электронный диммер без реле — это признак неисправности или несовместимости с нагрузкой. Стоит заменить.

Выводы

Выбор диммера для светодиодного освещения сводится к трём вещам: тип отсечки, корректный расчёт мощности и проверка совместимости. Не гонитесь за дешевизной симисторных моделей — транзисторный диммер с задним фронтом окупается отсутствием головной боли на годы вперед. Если же вы строите систему с нуля, присмотритесь к протоколам 0-10V или DALI — они полностью убирают проблему совместимости лампы и регулятора.

Любой проект по освещению уникален. Если после прочтения остались сомнения или вы столкнулись с нетипичной ситуацией — опишите свою конфигурацию в комментариях. Разберем вместе, какой диммер для светодиодного освещения подойдет именно вам.
