COB-светодиодные ленты: конец эпохи «точечного» света

Даже качественная классическая SMD-лента может выглядеть как цепочка светящихся точек. Особенно заметен этот эффект через неглубокий рассеиватель, а также в отражении кухонного фартука, плитки, стекла и лакированной мебели. Чтобы смешать отдельные источники в однородную линию, обычно приходится увеличивать глубину профиля или использовать плотный экран, который может поглощать часть света.

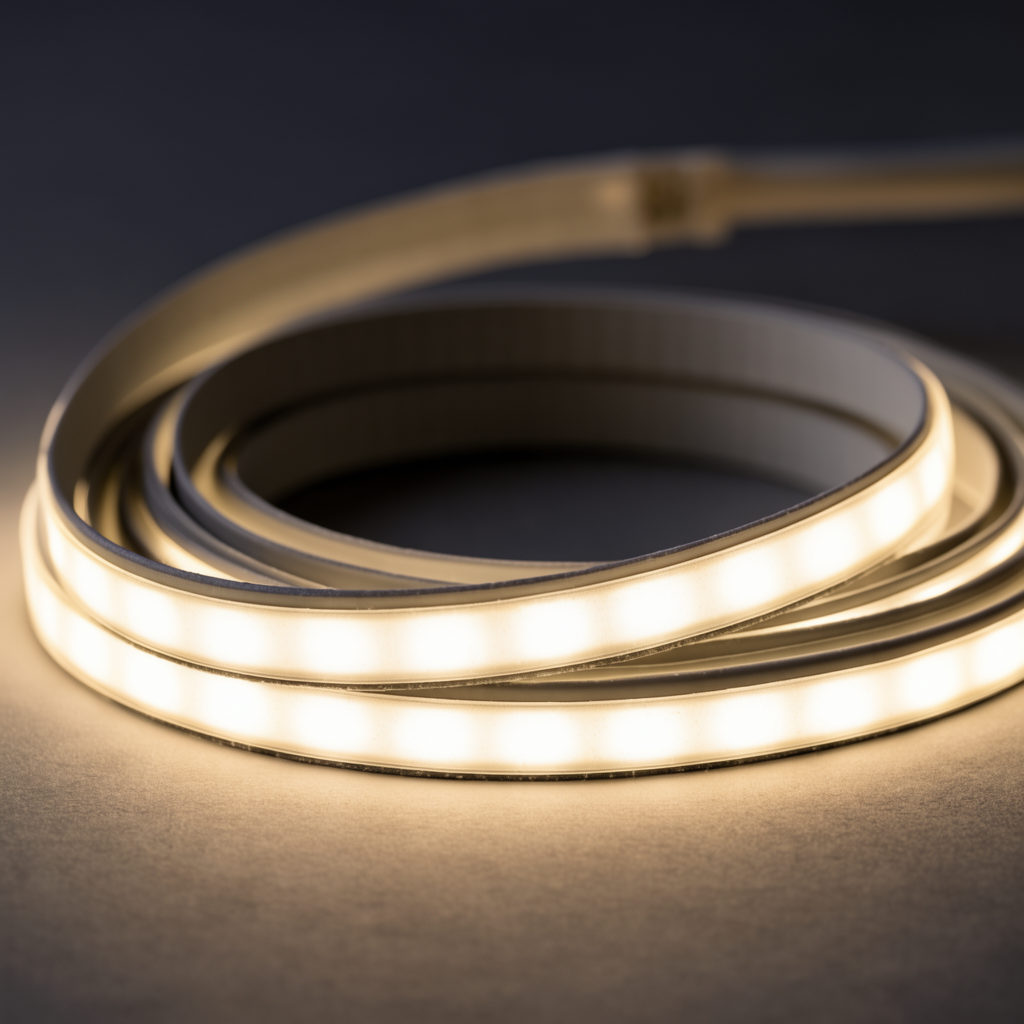

COB-светодиодная лента решает задачу иначе: множество миниатюрных световых элементов размещается с малым шагом и закрывается общей светящейся полосой. В результате формируется плавная линия без выраженного «пунктира». Поэтому такую продукцию часто называют LED-лентой сплошного свечения, непрерывной светодиодной лентой или светодиодной лентой без точек.

Термин «без точек» не следует понимать буквально при любых условиях. Результат зависит от конструкции конкретной модели, яркости, расстояния до экрана, типа рассеивателя, угла обзора и качества монтажа. Главное практическое преимущество COB — более равномерная световая линия при небольшой монтажной глубине.

Что такое COB (Chip on Board) лента?

Аббревиатура COB расшифровывается как Chip on Board — «чип на плате». В типичной COB-ленте множество миниатюрных светодиодных кристаллов или элементов устанавливается непосредственно на гибкую печатную плату с малым шагом. Рабочая зона закрывается непрерывным слоем люминофора или специального компаунда.

В белой ленте люминофор участвует в преобразовании излучения кристаллов и формировании нужного оттенка света. Одновременно общий слой визуально объединяет близко расположенные источники: включённая лента воспринимается не как ряд отдельных корпусов, а как цельная светящаяся полоса.

В SMD-ленте светодиоды представляют собой отдельные корпусные компоненты, между которыми остаются промежутки. Рассеиватель может сгладить их, но для качественного смешения обычно требуется определённая дистанция до светодиодов. У COB эта задача частично решается конструкцией самой ленты.

Для многих COB-моделей заявляется широкий угол распределения света, нередко около 180°. Для SMD-светодиодов без дополнительной оптики часто встречается ориентир около 120°. Это не универсальные значения: фактическое распределение зависит от светящейся зоны, покрытия, профиля и оптики конкретного изделия.

В каталогах встречаются обозначения плотности 320 или 528 диодов на метр. Большое количество элементов способствует однородности, но само по себе не гарантирует высокую яркость, точную цветопередачу или долговечность. Для сравнения важнее световой поток на метр, мощность, CRI, цветовая температура и тепловой режим.

Иногда рядом с COB используется обозначение FOB-лента. Этот термин применяется неоднозначно и у некоторых поставщиков может обозначать схожую конструкцию с непрерывной светящейся зоной. Поэтому при выборе следует ориентироваться прежде всего на устройство и технический паспорт конкретной серии.

Сравнение: COB против классической SMD

Ключевое отличие COB от SMD проявляется в характере свечения. COB обычно удобнее там, где зритель видит источник или его отражение с небольшой дистанции. При этом SMD сохраняет преимущества в широте ассортимента, специальных цветах и адресных световых эффектах.

Таблица отражает типичные особенности технологий и не заменяет изучение паспорта конкретной модели.

COB нередко называют более гибкой лентой. Это справедливо для многих изделий, однако ленту нельзя резко перегибать, перекручивать вокруг продольной оси или продавливать инструментом. Повреждение люминофора либо проводящих дорожек может привести к появлению тёмного участка.

Не стоит считать COB заведомо более холодной или экономичной технологией. Температура и энергопотребление определяются параметрами конкретной ленты, качеством платы, способом укладки и теплоотводом. Равномерное размещение элементов не отменяет расчёта теплового режима.

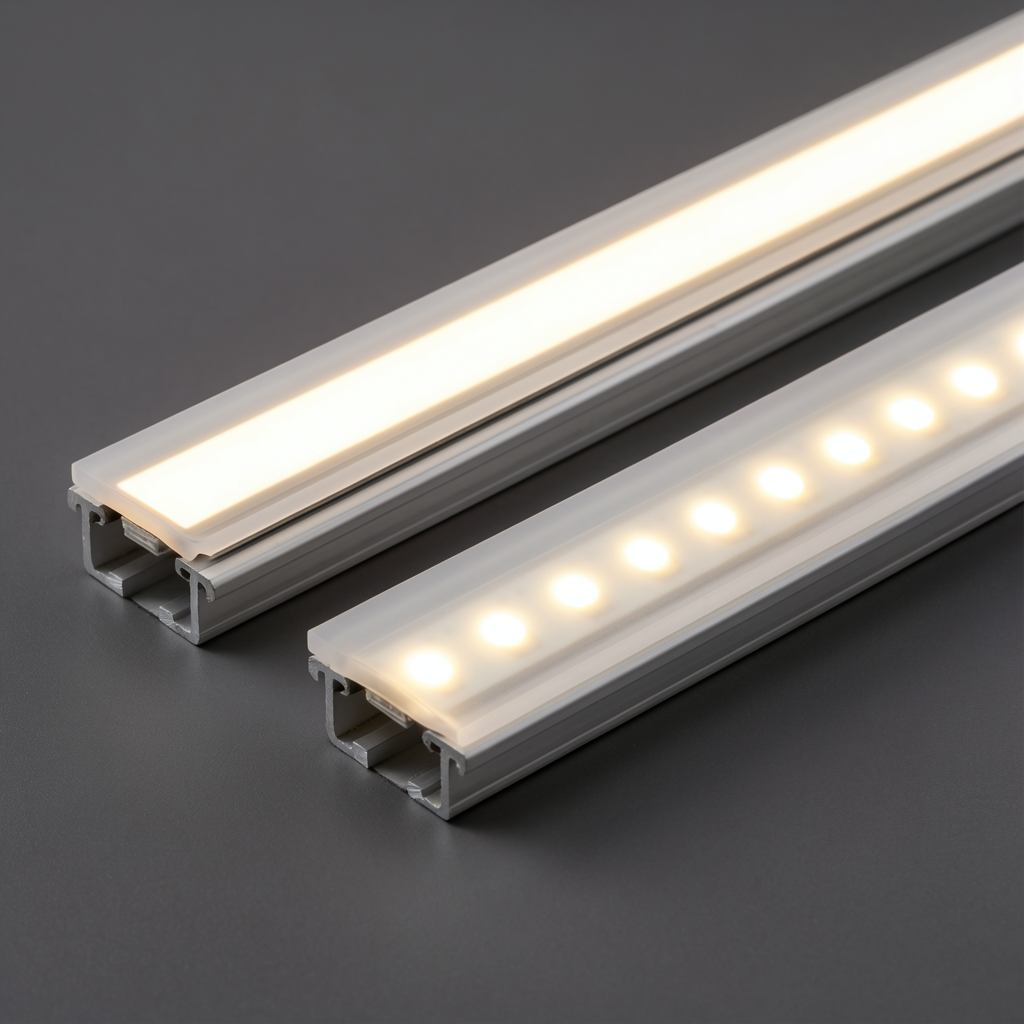

Для ровной линии света важны не только COB-лента, но и профиль, рассеиватель, питание и качество монтажа.

Где COB-лента особенно полезна?

Наиболее заметный эффект технология даёт там, где для оптического смешения мало свободного пространства. Чем ближе лента находится к рассеивателю или глянцевой поверхности, тем выше вероятность увидеть точки обычных SMD-светодиодов.

• Ультратонкие и микро-профили. COB помогает получить более цельную линию при небольшой высоте канала.
• Врезные профили в мебели. Световая линия выглядит аккуратно при близком обзоре, а профиль защищает плату от случайного контакта.

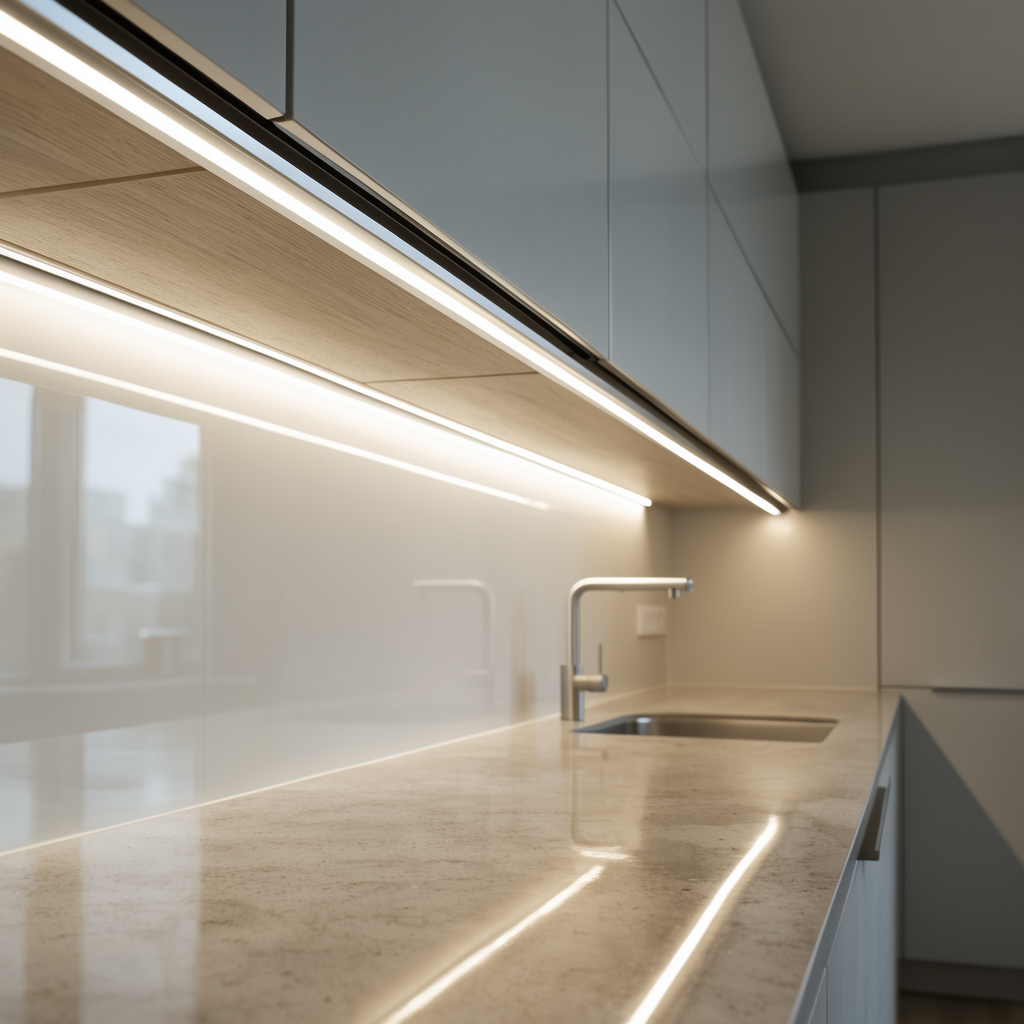

• Подсветка рабочей зоны. На фартуке из плитки, стекла или полированного камня отражения отдельных светодиодов особенно заметны.
• Натяжные потолки и ниши. Лента подходит для контурной и скрытой подсветки, когда нужен плавный световой рисунок.
• Лакированные фасады и стеклянные полки. Гладкие поверхности подчёркивают неоднородность источника.
• Отражённый свет мебели. Направленная на стену, потолок или внутреннюю поверхность ниши лента создаёт мягкий световой ореол.
• Витрины и экспозиции. Ровная линия меньше отвлекает от предметов и помогает сократить количество ярких точечных бликов.

Для подсветки рабочей зоны одной визуальной равномерности недостаточно. Следует учитывать требуемую освещённость, цветовую температуру и индекс цветопередачи. Если важно естественное восприятие продуктов, материалов или товаров, значение CRI нужно проверять по паспорту изделия.

COB не является безусловной заменой SMD. Если нужны адресные пиксели, сложные динамические эффекты или определённая RGBW-конфигурация, классическая технология может оказаться практичнее.

Особенности монтажа и резки

Сплошной слой люминофора не означает, что ленту можно разрезать в любом месте. Электрическая схема разделена на заводские сегменты, а допустимые линии реза обозначены на плате. Шаг резки зависит от напряжения и конструкции конкретной серии.

1. Полностью отключите питание. Резка, пайка и подключение выполняются только на обесточенной системе.
2. Найдите заводскую метку. Делайте разрез точно по обозначенной линии.
3. Используйте острый инструмент. Срез должен быть ровным, без смятия платы и повреждения покрытия.
4. Проверьте полярность и напряжение. Блок питания должен соответствовать номинальному напряжению ленты.
5. Протестируйте участок. До окончательной фиксации проверьте равномерность свечения и соединения.
6. Укладывайте без натяжения. Не допускайте резких перегибов, перекручивания и давления на люминофор.

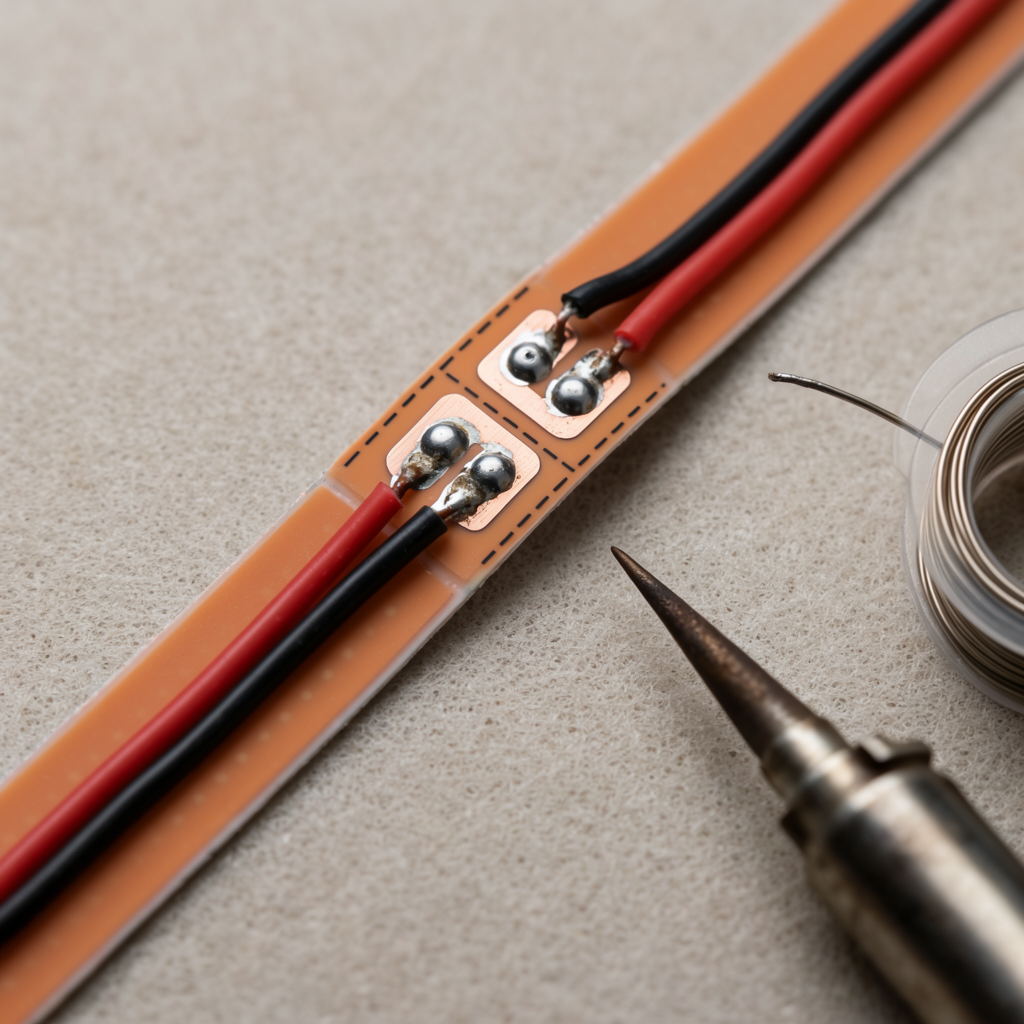

Почему пайка COB-ленты требует аккуратности

Контактные площадки могут быть небольшими и располагаться рядом со светящейся зоной. При пайке нельзя касаться жалом люминофора, перегревать плату или допускать растекание припоя на соседний контакт. Температуру оборудования, тип флюса и допустимый способ соединения необходимо сверять с инструкцией производителя.

Если лента имеет силиконовое покрытие или заявленную защиту IP65, в зоне контактов может потребоваться удаление части защитного слоя и последующая герметизация. Выполнять такую операцию следует только разрешённым изготовителем способом. После вмешательства исходная степень защиты не сохраняется автоматически.

Нужен ли алюминиевый профиль для COB?

Само обозначение COB не делает профиль обязательным для каждой модели. Тем не менее алюминиевый профиль обычно выполняет три полезные функции: отводит тепло от платы, защищает светящуюся поверхность и формирует аккуратную монтажную линию. Рассеиватель дополнительно уменьшает риск загрязнения и механического повреждения.

Для мощной ленты, продолжительной ежедневной работы и закрытых мебельных ниш профиль особенно желателен. Окончательное решение принимают с учётом мощности на метр и требований производителя.

Как выбрать COB-ленту и комплектующие

Выбор следует начинать не с количества диодов, а с требуемого светового результата. Для декоративного контура и полноценной подсветки рабочей зоны нужны разные значения светового потока и мощности.

• Напряжение. Должно совпадать с выходным напряжением блока питания.
• Световой поток. Сравнивайте показатель в люменах на метр, а не только плотность элементов.
• Мощность. Значение в ваттах на метр нужно для расчёта блока питания и теплоотвода.
• Цветовая температура и CRI. Выбираются по назначению и требованиям к восприятию оттенков.
• Степень защиты. IP20 обычно используют в сухих закрытых помещениях. IP65 может предусматривать защиту от пыли и водяных струй, но не делает всю систему водонепроницаемой.
• Ширина платы. Должна соответствовать внутренней ширине накладного, врезного или микро-профиля.
• Управление. Для регулировки яркости нужен совместимый диммер, а для многоцветной модели — подходящий контроллер.
• Блок питания. Его подбирают по суммарной мощности системы с запасом, предусмотренным производителем оборудования.

Силиконовое покрытие может повысить защищённость ленты, но одновременно увеличить её габариты, повлиять на гибкость и усложнить пайку. Маркировку IP нельзя оценивать изолированно: места реза, соединения, контроллер и блок питания также должны соответствовать условиям эксплуатации.

Частые вопросы о COB-лентах

Будут ли у COB-ленты видны световые точки?

Обычно COB создаёт более однородную линию, чем стандартная SMD-лента с заметным шагом между корпусами. Однако результат зависит от модели, яркости, рассеивателя, расстояния и угла обзора. Перед серийным монтажом полезно собрать пробный участок.

Нужен ли COB-ленте алюминиевый профиль?

Не для каждой модели профиль формально обязателен, но он улучшает теплоотвод и механическую защиту. Для мощных лент, длительной работы и закрытых ниш следует ориентироваться на требования производителя.

Можно ли резать и паять COB-ленту?

Да, если это предусмотрено её конструкцией. Резать можно только по заводским меткам, а паять — на обесточенной ленте, не повреждая люминофор и контактные площадки. Шаг резки и режим пайки проверяют в инструкции конкретной серии.

Вывод

COB-светодиодная лента — рациональный выбор, когда приоритетом является ровная световая линия при небольшой глубине установки. Она особенно полезна в микро-профилях, мебели, кухонной подсветке, витринах и рядом с глянцевыми поверхностями. При этом качество системы определяется не одной технологией: важны световой поток, CRI, питание, теплоотвод, профиль и аккуратность монтажа.
