Светодиодная лента кажется простой, но ошибки с блоком питания, профилем или изгибом губят ремонт. 10 ошибок монтажа LED-лент, ведущих к потускнению, перегреву и отслаиванию.
Вы только что закончили финишную отделку, включили подсветку — и видите, что в углу лента светит тускло-желтым, а через полчаса начинает противно мерцать. Или еще хуже: через месяц дорожки отклеиваются от потолка и висят гирляндой. За пятнадцать лет работы я переделывал такие объекты сотни раз. Причина всегда одна — системные ошибки при монтаже LED-ленты, которые легко предотвратить еще до покупки материалов.
Вот десять ошибок, которые я встречаю чаще всего.
Ошибка 1: Блок питания без запаса мощности
Самая распространенная ситуация: клиент покупает 10 метров ленты мощностью 14,4 Вт/м, итого 144 Вт. И берет блок питания ровно на 150 Вт, потому что «зачем переплачивать». Это гарантированный перегрев и выход из строя через несколько месяцев.
Любой импульсный блок питания нельзя нагружать на 100% постоянно. Производители указывают номинальную мощность для идеальных условий, а в нише под потолком температура может достигать +40°C. При перегреве блок уходит в защиту, лента мигает или отключается. Чтобы избежать проблем, всегда закладывайте запас минимум 20–25%. Формула простая: суммарная мощность ленты × 1,25. Для нашего примера нужно 144 × 1,25 = 180 Вт. Ближайший номинал — 200 Вт.
На практике я всегда рекомендую брать блок питания с запасом 30%, если он будет установлен в замкнутом пространстве без активной вентиляции. Это продлевает срок службы в разы.
Еще один нюанс: дешевые блоки с AliExpress редко выдают честные ватты. Их реальная мощность может быть на 30–40% ниже заявленной. Проверяйте вес блока — качественный трансформатор не может быть легким. Для ориентира: блок на 200 Вт должен весить не менее 0,8–1 кг.

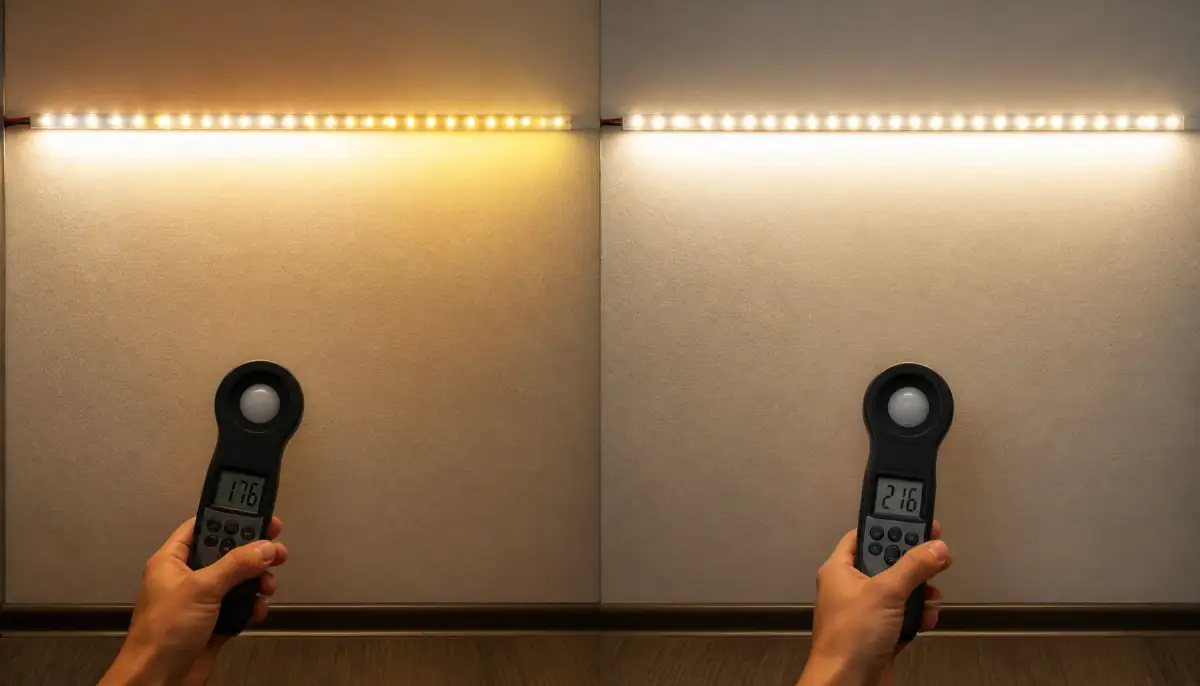

Ошибка 2: Длинная лента и падение яркости
Светодиодная лента — не волшебная гирлянда. У токопроводящих дорожек есть сопротивление, и на каждом метре напряжение немного падает. Особенно критично это для 12-вольтовых лент. Если подключить 5 метров 12V ленты с одной стороны, последние полметра будут светить заметно тусклее первых. Это не брак, а физика.
| Напряжение ленты | Рекомендуемая максимальная длина последовательного подключения | Что происходит при превышении |
|---|---|---|
| 12V | 5 метров | Заметный спад яркости к концу отрезка, неравномерный цвет |
| 24V | 10 метров | Меньшее падение, но при 15 метрах также тускнеет |
| 220V (сетевая) | до 100 метров | Требует специальных мер безопасности, не для жилых помещений без защиты |
Два выхода: либо взять ленту на 24V (для длинных трасс это лучший вариант), либо подать питание с двух сторон одного отрезка. Если линия очень длинная, подключайте несколько отрезков параллельно к одному мощному блоку, но с учетом следующей ошибки.

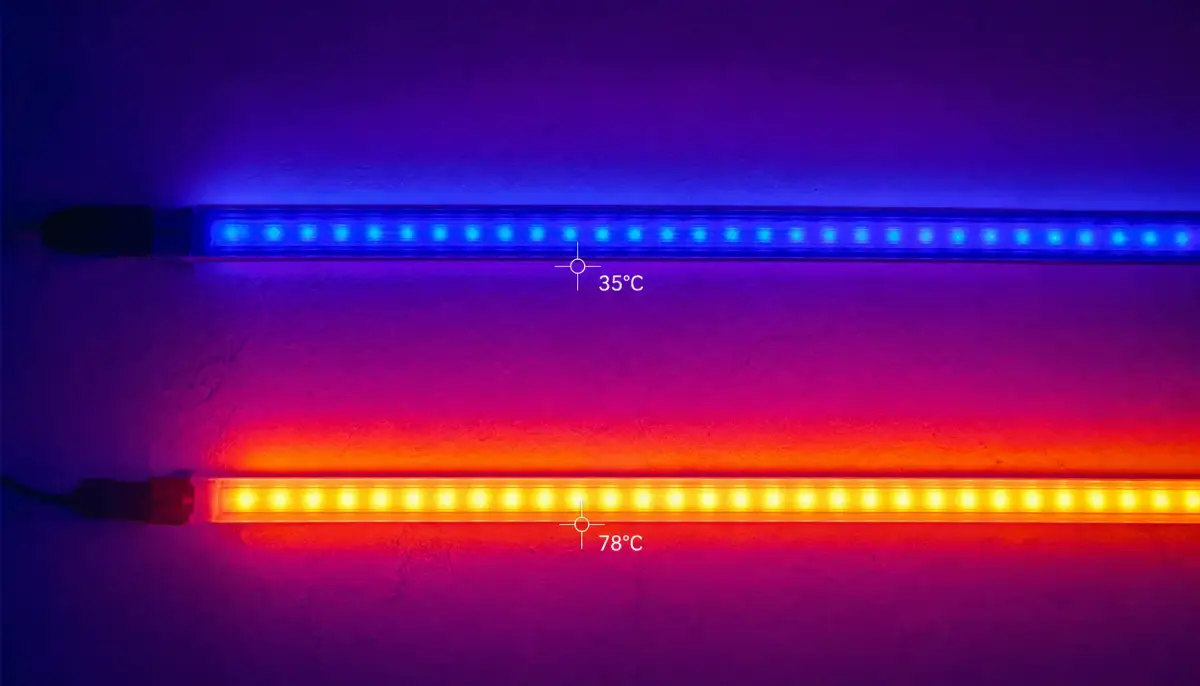

Ошибка 3: Отказ от алюминиевого профиля
«Наклею прямо на гипсокартон, лента же не греется». Греется, и еще как. Особенно мощные ленты с плотностью 60 или 120 диодов на метр. Без теплоотвода температура подложки поднимается до 70–80°C. Это приводит к деградации люминофора, пожелтению и падению яркости на 30–40% уже через полгода. Клейкий слой на такой температуре высыхает, и начинается отслаивание.
Алюминиевый профиль работает как радиатор, отводя тепло от подложки. С ним срок службы ленты достигает заявленных 30 000–50 000 часов. Без него — хорошо, если 5 000.
Важно: даже в алюминиевом профиле мощные ленты (свыше 14 Вт/м) требуют дополнительного охлаждения, если профиль закрыт матовым рассеивателем и утоплен в потолок без циркуляции воздуха. В таких случаях лучше брать ленту с меньшей мощностью или использовать профиль с увеличенной площадью ребер.
Ошибка 4: Перепутанная полярность
Казалось бы, элементарно: плюс к плюсу, минус к минусу. Но на уставшем ремонте, в плохом освещении, перепутать красный и черный провод — секундное дело. Результат: лента не светится. Хуже, если блок питания без защиты от короткого замыкания — можно спалить и его, и контроллер.
Перед подачей напряжения всегда проверяйте маркировку на ленте: «+12V» или «+24V» и «GND». На дешевых лентах маркировка бывает нанесена мелко, а провода имеют нетипичную расцветку. В таких случаях прозванивайте контакты мультиметром. И возьмите за правило: сначала собираете всю схему, проверяете полярность на всех участках, и только потом включаете блок в сеть.
На одном объекте мастер подключил RGB-контроллер наоборот, перепутав вход и выход. Контроллер сгорел мгновенно, а запах горелого пластика держался сутки. Замена обошлась в 5000 рублей и потерянный день.
Ошибка 5: Хаотичное параллельное соединение
Когда нужно запитать несколько отрезков, многие просто скручивают все провода в одну кучу на выходе блока питания. Это приводит к перегрузке одного выходного канала и неравномерному распределению тока. В итоге дальние отрезки светят хуже, а контакты греются.
Правильно делать так: каждый отрезок ленты (или группу не длиннее рекомендованной) подключайте к блоку питания отдельной парой проводов через клеммник или распределительную коробку. Либо используйте параллельное подключение звездой с одинаковой длиной проводов до каждой ветки. Так токи выравниваются, и все отрезки получают одинаковое напряжение.
Особенно критично это для RGB- и RGBW-лент, где четыре канала. Там даже незначительная просадка напряжения на одном цвете вызывает искажение оттенков.
Ошибка 6: Неподходящий диммер
Покупка первого попавшегося диммера для светодиодной ленты — лотерея. Диммеры для ламп на 220V не подходят для низковольтных лент. А диммеры с ШИМ-управлением должны соответствовать напряжению ленты (12V или 24V) и типу: монохромная, RGB, RGBW, CCT (двухцветная). Если подключить монохромную ленту к RGB-диммеру, она просто не будет работать. Если диммер не рассчитан на суммарную мощность ленты — перегорит.
Перед покупкой обязательно сверьте три параметра: рабочее напряжение, тип ленты и максимальную нагрузку диммера. Запас по мощности для диммера такой же, как для блока питания — 20–25%. И помните: дешевые ШИМ-диммеры могут давать заметное глазу мерцание на низких уровнях яркости. Если планируете использовать диммирование как основной сценарий, не экономьте на контроллере.
Ошибка 7: Тонкие провода
Расстояние от блока до ленты — не ноль. Блок часто прячут в шкафу или за шторой, а к ленте тянут пару метров тонким акустическим проводом 0,5 мм². При токе 5–6 ампер на таком проводе падает до 1,5–2 вольт. Лента недополучает напряжение, яркость снижается, а проводник греется.
Подбирайте сечение исходя из длины линии и тока. Вот упрощенная таблица для 12V систем (для 24V падение вдвое меньше, можно брать на ступень тоньше):
| Ток нагрузки, А | Длина провода до 2 м | Длина 2–5 м | Длина 5–10 м |
|---|---|---|---|
| до 3 А | 0,75 мм² | 1,0 мм² | 1,5 мм² |
| 3–6 А | 1,0 мм² | 1,5 мм² | 2,5 мм² |
| 6–10 А | 1,5 мм² | 2,5 мм² | 4,0 мм² |
Практический совет: если блок питания находится далеко от ленты (более 5 метров), перенесите его ближе. Либо используйте ленту на 24V — при том же сечении потери в два раза меньше.

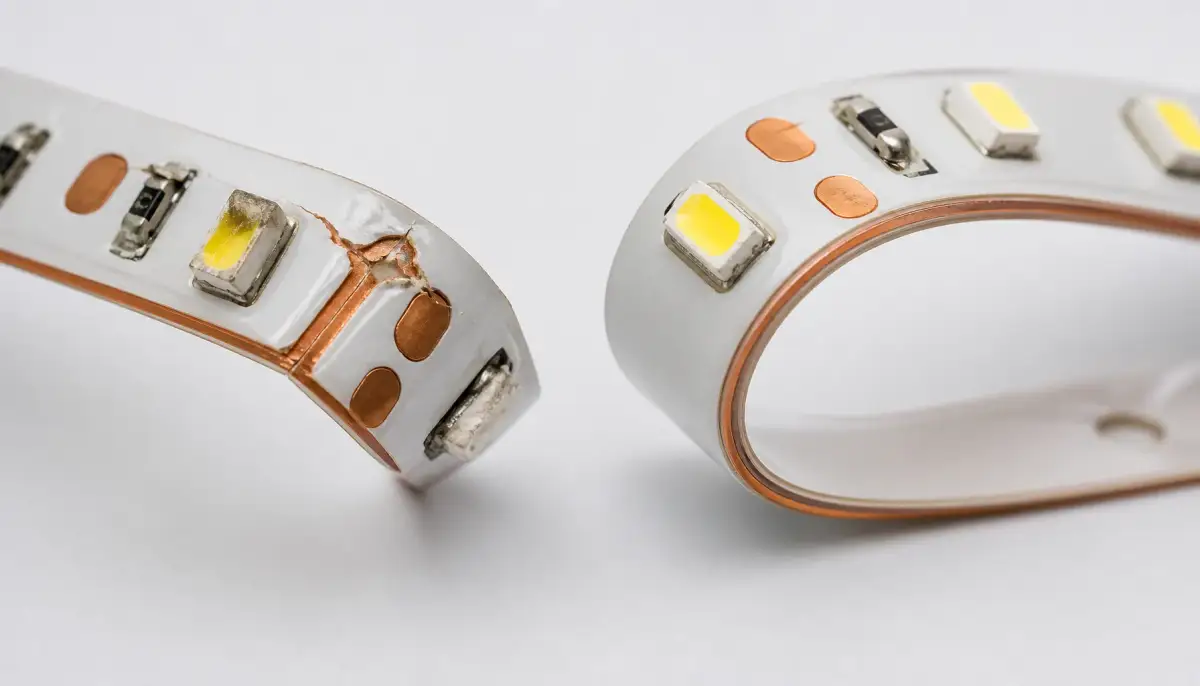

Ошибка 8: Острый изгиб ленты
Светодиодную ленту можно гнуть, но только в плоскости, перпендикулярной плате, и радиусом не меньше 2–3 см. Многие пытаются обогнуть угол, просто согнув ленту пополам, как бумагу. Это ломает токоведущие дорожки. Сначала появляется мерцание, потом часть сегмента гаснет полностью.
Для поворота на 90° используйте коннекторы-уголки или аккуратно сложите ленту петлей, не заламывая. Правильный изгиб — это плавная дуга, а не острый угол. Если нужно обойти сложный архитектурный элемент, лучше разрезать ленту по линии реза и соединить отрезки пайкой или коннекторами.
Ошибка 9: Неподготовленная поверхность
Заводской скотч 3M на обратной стороне ленты — вещь хорошая, но не всесильная. Если наклеить ленту на пыльный, необезжиренный гипсокартон или, того хуже, на побелку, через пару месяцев начнется отслаивание. В углах появляется провисание, лента отходит, тянет за собой краску и выглядит ужасно.
Перед монтажом обязательно очистите поверхность от пыли, протрите изопропиловым спиртом или специальным обезжиривателем и дайте высохнуть. Для пористых оснований (дерево, штукатурка) лучше дополнительно использовать алюминиевый профиль или хотя бы двухсторонний скотч повышенной адгезии. Если лента монтируется на улице или во влажном помещении, обычный скотч не подойдет — только профиль с силиконовым герметиком или специальные клипсы.
Ошибка 10: Блок питания без вентиляции
Даже блок с запасом по мощности перегреется, если его запереть в тесной нише без воздуха. Часто вижу, как блоки зашивают в гипсокартонные короба, кладут за натяжной потолок вплотную к утеплителю или прячут в шкаф без отверстий. Температура внутри такого «термоса» за час работы достигает 60°C. Срабатывает термозащита, свет отключается.
Обеспечьте блоку хотя бы минимальную конвекцию. Если ниша неизбежна, установите вентиляционную решетку или используйте блок питания в металлическом перфорированном кожухе. И ни в коем случае не укутывайте блок в изоляцию «чтобы не гудел». Гул — часто следствие перегрузки или брака, но заматывать его — значит устроить пожар.
Золотое правило: расстояние от блока до ближайшей поверхности должно быть не менее 10–15 см с каждой стороны. Если блоков несколько, не ставьте их вплотную друг к другу.
Чек-лист: что проверить перед монтажом ленты
- Посчитайте общую потребляемую мощность всех отрезков ленты (Вт/м × общая длина).
- Умножьте полученную цифру на 1,25 — это минимальная мощность блока питания.
- Выберите напряжение ленты: 24V предпочтительнее для длинных линий, 12V — для коротких участков до 5 м.
- Проверьте максимальную длину последовательного подключения для вашего типа ленты. При необходимости разбейте трассу на параллельные ветки.
- Рассчитайте сечение проводов от блока до ленты по таблице, учитывая ток и расстояние.
- Убедитесь, что диммер/контроллер соответствует напряжению, типу ленты и выдерживает нагрузку с запасом 20%.
- Подготовьте поверхность: очистите, обезжирьте, при необходимости закрепите алюминиевый профиль.
- Перед окончательной фиксацией ленты соберите схему на полу, проверьте полярность и включите на 15 минут — убедитесь, что все сегменты светят равномерно и нет перегрева.
- Закрепите блок питания в проветриваемом месте, не закрывая вентиляционные отверстия.
- При изгибах используйте плавные петли или коннекторы, избегайте острых углов.
Часто задаваемые вопросы
Можно ли соединять светодиодную ленту пайкой без коннекторов?
Да, пайка — самый надежный способ соединения, если вы умеете аккуратно паять. Используйте припой с флюсом, не перегревайте контактные площадки дольше 2–3 секунд. После пайки обязательно изолируйте место соединения термоусадкой. Коннекторы удобны для быстрого монтажа, но со временем могут окисляться и терять контакт, особенно во влажных помещениях.
Почему светодиодная лента мигает после выключения?
Обычно это связано с наведенным напряжением на длинных проводах или с подсветкой выключателя. В выключателях с индикаторной лампочкой через цепь протекает небольшой ток, достаточный для слабого свечения или мерцания ленты. Решение — установить параллельно ленте резистор 1–2 кОм мощностью 2 Вт (он будет слегка теплым) или заменить выключатель на модель без индикации.
Какой профиль лучше: алюминиевый или пластиковый?
Только алюминиевый. Пластиковый профиль не отводит тепло и выполняет лишь декоративную функцию. Его можно использовать только для самых маломощных лент (до 5 Вт/м) и в декоративных целях, где нагрев минимален. Во всех остальных случаях — алюминий, желательно анодированный, с достаточной площадью поверхности.
Что делать, если уже наклеил ленту, а она отклеивается?
Снимите проблемный участок, очистите и обезжирьте основание заново. Используйте тонкий двухсторонний скотч 3M VHB или специализированный клей для силикона. Если провисание большое, установите в этом месте дополнительный алюминиевый профиль или хотя бы пластиковые клипсы-держатели.
Практически любую ошибку монтажа LED-ленты можно исправить, но лучше не доводить до переделок. Делитесь в комментариях, с какими проблемами сталкивались вы — обсудим решения и нестандартные ситуации.
